Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option) Softwareversion SR.502.xx Ausgabe 11/00 1.5 SITEST: LP-Kamera Multicolor (Option) 25 Å Klick en Sie au f das I CON "L P-Kamer a-Funkt ionen&q…
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.5 SITEST: LP-Kamera Multicolor (Option) Softwareversion SR.502.xx Ausgabe 11/00
24
Å Markieren Sie im Konfigurationsmenü des Portals 1 den Auswahlpunkt "Multicolor" und wählen
Sie "Übernehmen" (Button).
Å An HS-50: Wählen Sie, wie oben beschrieben, nacheinander die LP-Kamera Multicolor für die
restlichen Portale 2, 3 und 4 .
Å An SIPLACE S-25 HM: Wählen Die die LP-Kamera Multicolor für das Portal 2, analog zur obi-
gen Beschreibung für HS-50 und "Übernehmen" Sie diese Kamera.
Å Führen Sie den Beleuchtungstest der LP-Kameras Multicolor durch, wie unten, im Abschnitt
1.5.2, beschrieben.
Å Verlassen Sie das Menü "Maschinenkonfiguration" mit "Übernehmen".
Å Fahren Sie die Maschine herunter und führen Sie den Neustart durch, damit die Konfiguration
übernommen wird.
Å Wechseln Sie danach wieder in das SITEST-Programm.
Å Wählen Sie in der Grundansicht den Button "Gesamtreferenzlauf".
Å Führen Sie anschließend die Kalibrierung durch:
Im Zusammenhang mit der Nachrüstung, dem Wiedereinbau oder Ersatz der LP-Kameras
Multicolor müssen - nach dem Gesamtreferenzlauf - alle Bestückköpfe und die Kameras kali-
briert werden, wie in dieser Bedienungsanleitung SITEST SW V 502.xx beschrieben.
%HOHXFKWXQJVWHVW
HINWEIS:
Der Beleuchtungstest ist empfehlenswert nach erfolgter Nachrüstung sowie nach Wiedereinbau
oder Ersatz der LP-Kamera(s) Multicolor. Durch jeweilige Zuschaltung des Visionbildschirms
(siehe Betriebsanleitung SR 502.xx) kann die Funktion der jeweiligen Beleuchtungsebene und z.
B. der Wechsel von voller auf halbe Helligkeit exakt geprüft werden.
Å Wählen Sie im SITEST-Programm 502.xx das ICON "Portale" und dann "Portal 1" .
Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option)
Softwareversion SR.502.xx Ausgabe 11/00 1.5 SITEST: LP-Kamera Multicolor (Option)
25

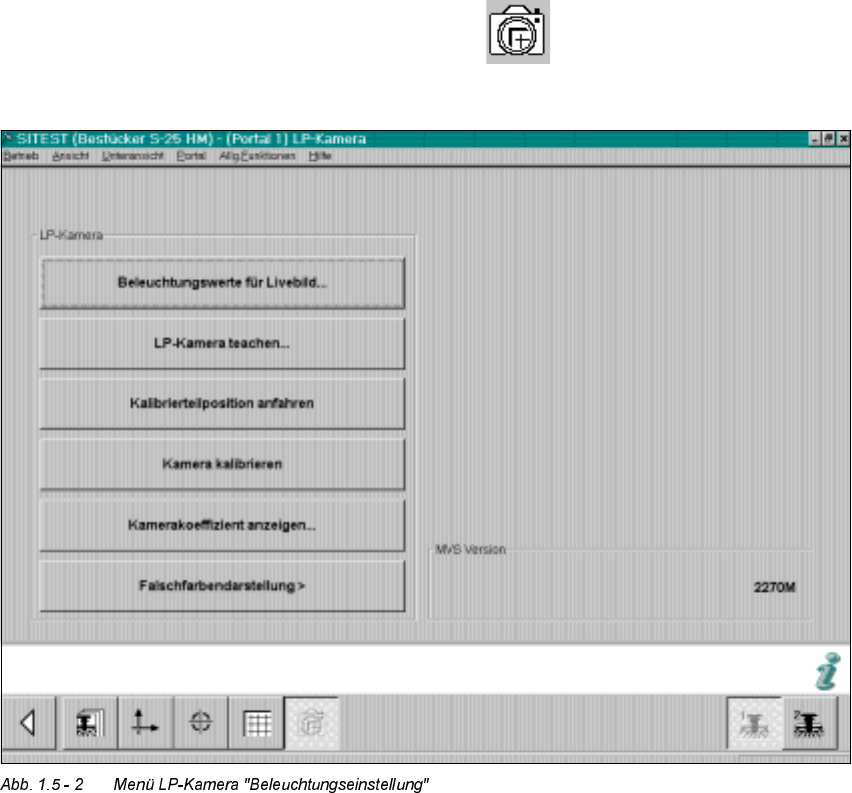

Å Klicken Sie auf das ICON "LP-Kamera-Funktionen" .
Der folgende Bildschirm wird angezeigt (am Beispiel S-25 HM):
Å Klicken Sie auf den Button "Beleuchtungswerte für Livebild".
Mit dieser Funktion können Sie prinzipiell testen, ob die Beleuchtung der LP-Kamera Multicolor
aktiviert wird. Die Beleuchtung der Ebene "Weiß" und "Blau" ist sichtbar, "IR" ist nicht sichtbar.
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.5 SITEST: LP-Kamera Multicolor (Option) Softwareversion SR.502.xx Ausgabe 11/00
26

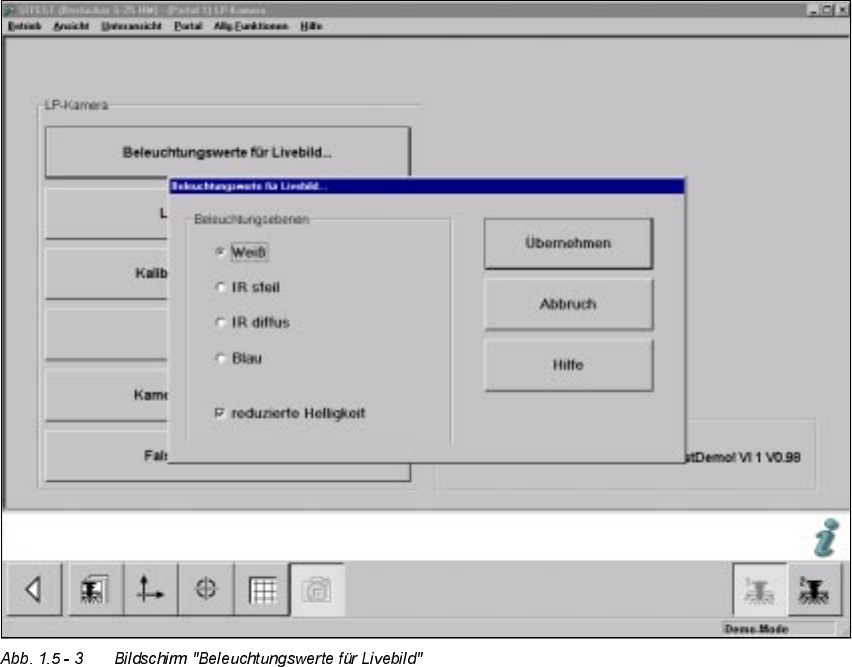

Å Der Bildschirm "Beleuchtungswerte für Livebild" wird angezeigt (am Beispiel S-25 HM):
Å Falls die Multicolor-Kamera(s) nachgerüstet, wieder eingebaut oder ersetzt wurde(n), sind
mindestens die Beleuchtungsebenen "Weiß" und "Blau" zu testen, da deren Beleuchtung
sichtbar ist.
Å Wählen Sie die Beleuchtungsebene "Weiß" durch Anklicken des Radio-Button.
Å Deaktivieren Sie den Button "Reduzierte Helligkeit" und klicken Sie den Button "Übernehmen".
Somit ist zuerst die volle Beleuchtungsstärke aktiviert.
Å Wechseln Sie in das Menü "LP-Kamera Teachen" -> klicken Sie den Button "LP-Kamera:
Prüfen Sie per Sichtkontrolle (bei geschlossenen Schutzhauben):
Die Beleuchtung der Kamera muß mehrfach weiß aufblitzen.
Å Wählen Sie nochmals den Button "Beleuchtungswerte für Livebild".
Å Aktivieren Sie nun den Auswahlpunkt "Reduzierte Beleuchtung".
Die Beleuchtungsstärke wird dadurch halbiert.
Å Klicken Sie noch mal den Button "Übernehmen".
Å Prüfen Sie per Sichtkontrolle (bei geschlossenen Schutzhauben):
Die Beleuchtung der Kamera muß mehrfach weiß aufblitzen, jetzt aber mit geringerer Hellig-
keit.
