Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option) Softwareversion SR.502.xx Ausgabe 11/00 1.2 Beleuchtungseinstellung 7 2ULHQ WLH UXQJV KLOI H]X U%HOH XFKWX QJVDXV Z DKO Die folg ende T a…
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.2 Beleuchtungseinstellung Softwareversion SR.502.xx Ausgabe 11/00
6
%HOHXFKWXQJVHLQVWHOOXQJ
0|JOLFKH%HOHXFKWXQJVHLQVWHOOXQJHQXQG$XVZDKONULWHULHQ
Mit der LP-Kamera Multicolor sind folgende unterschiedliche Beleuchtungen durch entspre-
chende Einstellung (siehe Abschnitt 1.2.3) möglich:
– Standardbeleuchtung:
Mit dieser Mischung aus weißer und IR-Beleuchtung wird ein breites Spektrum von Marken er-
kannt. Durch Auswahl spezieller Beleuchtungen kann der Kontrast der Abbildung verbessert
und somit das Spektrum der erkennbaren Marken vergrößert werden.
– Weiße Beleuchtung:
Diese wird für
6WDQGDUG
Leiterplatten (Marken verzinnt) eingesetzt.
– Schräglicht blau:
Damit kann bei blanken Paßmarken auf hellem Basismaterial, wie Keramik oder CEM, in den
meisten Fällen eine deutliche Verbesserung des Kontrastes erreicht werden. In einigen Fällen
können auch durch Lötstopplack überdeckte Paßmarken auf hellem Untergrund besser er-
kannt werden.
– IR-Beleuchtung:
Der Einsatz dieser Beleuchtung ist meist sinnvoll für Marken, die mit Lötstopplack abgedeckt
sind oder für Marken auf Flex-Material. Auch bei Silber-Platinmarken auf Keramik kann evtl.
eine Verbesserung der Erkennung erzielt werden, was vorab durch eine Probezentrierung/-
Bestückung festgestellt werden sollte.
Betriebsanleitung SIPLACE S-25 HM / HS-50 1 LP-Kamera Multicolor (Option)
Softwareversion SR.502.xx Ausgabe 11/00 1.2 Beleuchtungseinstellung
7
2ULHQWLHUXQJVKLOIH]XU%HOHXFKWXQJVDXVZDKO
Die folgende Tabelle resultiert aus Erfahrungswerten und dient deshalb nur als Orientierungshilfe.
Da bei einigen Materialien oft sehr starke Materialschwankungen vorliegen (insbesondere bei
CEM1), muß die optimale Beleuchtung durch Test ermittelt werden. Dies erfolgt jeweils nach Aus-
wahl der Einstellung der Beleuchtung im Zuge einer Probebestückung mit Lageerkennung der
entsprechenden LPs oder Keramiksubstrate.
(LQVWHOOXQJGHU%HOHXFKWXQJ
Die optimale Auswahl der Beleuchtung muß im Zweifelsfall mittels der Funktion "Marke Testen"
für das zu bestückende Substrates ermittelt werden.
HINWEIS:
Die im Vorfeld der Beleuchtungseinstellung zu durchlaufenden Vorgänge sind m Detail im Ab-
schnitt "Marken teachen" oder "Synthetische Marke Teachen" der Betriebsanleitung, Softwarever-
sion SR 502.xx, beschrieben.
Dabei wird das aktuelle Substrat / die LP wird in das Bearbeitungsband des Transports eingefah-
ren und mech. zentriert / geklemmt.
Å Wählen Sie das ICON "Beleuchtung einstellen" .
Å Wählen Sie im Menü Beleuchtung den Button "Beleuchtung einstellen".

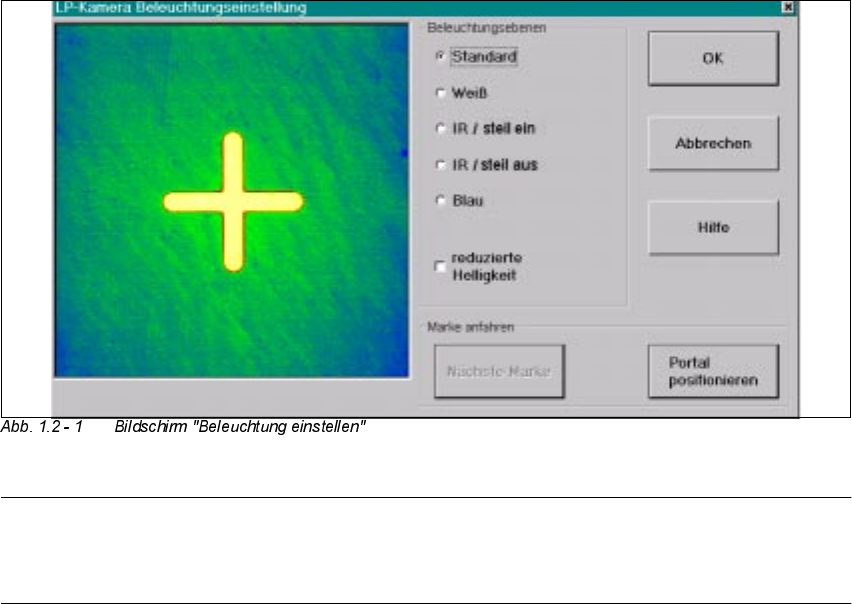

Der folgende Bildschirm wird angezeigt:
Basismaterial Markenmaterial Schräglicht
BLAU
IR-
Beleuchtung
Weiße
Beleuchtung
FR 4 Zinn x
Keramik NiAu, Cu, AgPl x
Keramik AgPt x
CEM1 blanke Cu-Marken, Zinn x
CEM1 Marken überdeckt mit
Lötstopplack
(x) x
Flex auf Aluträ-
ger
x
1 LP-Kamera Multicolor (Option) Betriebsanleitung SIPLACE S-25 HM / HS-50
1.2 Beleuchtungseinstellung Softwareversion SR.502.xx Ausgabe 11/00
8
HINWEIS:
Nehmen Sie den Abschnitt 1.2 und die Tabelle im Abschnitt 1.2.2 zu Hilfe, um die günstigste Be-
leuchtung auszuwählen.
Å Wählen Sie die gewünschte Beleuchtungsebene durch Aktivieren des entsprechenden Radio-
knopfes.
Å Wählen Sie die volle Helligkeit oder die reduzierte Helligkeit durch Aktivieren oder Deaktivieren
des Rechteckfeldes.
Å Wählen Sie den Button "Portal positionieren" und positionieren Sie das Portal über die aktuell
zu erkennende / zu testende Marke.
Å Prüfen Sie am Vision-Bildschirm die Qualität der Abbildung (siehe Abschnitt "Marken teachen"
in der Betriebsanleitung SR 502.xx).
Å Falls die Abbildung der Marke noch nicht optimal ist, wählen Sie eine andere Beleuchtungs-
ebene / ggf. ändern Sie auch die Helligkeit und wählen nochmals den Button "Portal positio-
nieren".
Å Falls die Abbildung der Marke in Ordnung ist, wählen Sie den Button "OK".
Die eingestellte Beleuchtung wird dadurch für alle 4 Portale (HS-50) bzw. 2 Portale (S-25 HM)
übernommen.
