Drucksysteme
Momentum® II Elite
Der MPM® Momentum® II Elite Drucker ist das leistungs-
stärkste Momentum Modell, mit den höchsten Durchsatz-
werten und kürzesten Zykluszeiten der Serie. Das Vision-
system wird mit Servomotoren angetrieben und die Ma-
schine ist mit einem hocheffizienten, dreigeteilten Trans-
portsystem konfiguriert, das aus Eingangspuffer, zentralem
Verarbeitungsbereich und Ausgangspuffer besteht.
Momentum® II HiE
Der MPM® Momentum® II HiE Drucker ist mit einem eintei-
ligen Transportsystem und mit Servo- anstatt von Schritt-
motoren für den Antrieb des Visionsystems ausgestattet,
was zu niedrigeren Zykluszeiten und erhöhtem Durchsatz
führt.
High Performance
Momentum® II BTB
Der MPM® Momentum® II BTB Drucker ist ein konfigurier-
barer Back-to-Back Drucker, der für höheren Durchsatz
mit einer Doppelspur konfiguriert werden kann, ohne
die Länge der Produktionslinie oder das erforderliche
Investitionskapital zu erhöhen. Er bietet die höchste Fle-
xibilität innerhalb der bewährten Momentum Plattform.
Momentum® II 100
Der MPM® II 100 Drucker ist das preiswerte Arbeitstier
der Serie. Der Drucker hat sich als führendes System
seiner Klasse in Fertigungsstätten weltweit bewährt.
Basierend auf einer geringen Grundfläche wächst er mit
den Ansprüchen des Kunden; innovative Funktionen
können je nach Bedarf mitbestellt oder nachgerüstet
werden, wenn die Durchsatz- und Leistungsanforderun-
gen steigen.
Edison™
Der MPM® Edison™ Drucker ist ideal für zukünftige Halb-
leiter-, Automobil- und Smart Device-Fertigungen geeig-
net. Mit einer Nassdruck-Wiederholgenauigkeit von ± 15
@ 6 Sigma ist er der genaueste Drucker auf dem Markt.
Extrem hoher Gesamtdurchsatz durch die
patentierte
P
arallelverarbeitung des Schablonen-Shuttle-Systems,
der Schablonenreinigung, dem Pastendispenser und
dem Vision-Ausrichtesystem.
Drucker für elektronische Baugruppen
Edison Drucker
Der genaueste Drucker auf dem Markt,
mit der fortschrittlichen Technologie,
die für Fine-Pitch- Applikationen
erforderlich ist.
Genauigkeit und Geschwindigkeit
Der Edison ist der genaueste Drucker auf dem Markt. Er
zeichnet sich durch ±8μ Ausrichtegenauigkeit und ±15μ
Nassdruck-Wiederholgenauigkeit (≥2 Cpk @ 6 Sigma) aus,
nachgewiesen mit der CeTaq Print Capability Analysis (PCA).
Der Durchsatz des Edison Druckers ist nicht zuletzt auf-
grund der hocheffizienten, parallel verlaufenden Prozesse
des Schablonen-Shuttle, der Schablonenreinigung und des
Visionsystems viel höher als der anderer, führender Drucker.
Die resultierenden Zykluszeiten erlauben zusätzliche
Prozessschritte, mit denen die Qualität kritischer Elektronik-
bauteile verbessert werden kann. Langsamere Schablonen-
trennung, häufigeres Reinigen und ein Doppel-Druckhub
nach der Reinigung führen zu verbesserter Qualität und
erhöhtem Ertrag.
Ultra-Fine-Pitch und Aperture Drucken
Bauteilminiaturisierung, speziell im Smart-Device-
Markt,
stellt Schablonendrucker vor technische Anforderungen, die
die Edison mit einer 25%-igen besseren Nassdruck-Genau-
igkeit gegenüber anderen führenden Druckern erfüllt.
Der Drucker ist für das Ultra-Fine-Pitch (0201M) Drucken mit
einer Transfereffizienz von bis zu 75% bei kleinen Öffnun-
gen optimiert. Eine geschlossene Einachsen-Kraftregelung
für das Doppelrakel eliminiert Vibrationen und hält die
eingestellten Druckwerte über die gesamte Leiterplatte
hinweg aufrecht.
Back-To-Back (BTB) konfigurierbar
Ultraschnelle, effiziente Reinigung
Eine extrem lange Papierrolle (65m) mit konstanter
Spannungsregelung ermöglicht 10.000 Druckvorgän-
ge, was Stillstandszeiten und Bedieneingriffe redu-
ziert. Die Reinigungszone ist von der Druckzone ge-
trennt, um gegenseitige Kontamination zu vermeiden.
Geschlossener Hochleistungsdruckkopf
Eine einzelne, höchst präzise Ladezelle mit geschlos-
senem Druckregelkreis und Motorantriebssystem
stellt eine präzise und konstante Rakeldruckregelung
über den gesamten Druckhub in beide Richtungen
sicher, was den Ertrag vor allem beim Druck dünner
Substrate in der Halbleiterindustrie erhöhen kann.
NEU LP-Bereitstellung
Gleichzeitige Bereitstellung von drei Leiterplatten
in der Maschine. Das Laden einer neuen Leiterplatte
während des Druckens ergibt kürzere Transferzeiten
und verbesserte Zykluszeiten.
Fine Pitch Printing
Most Accurate
Fastest
Momentum II Drucker
Eine bewährte, hochproduktive
Drucker-Plattform mit neuen,
erweiterten Technologien.
Flexibilität für steigende Ansprüche
Der Momentum II Drucker ist als gradlinige Produktionsma-
schine konzipiert und gebaut. Kosteneffizient mit geringer
Grundfläche wächst der Drucker mit den Ansprüchen des
Kunden; innovative, patentierte Funktionen können je nach
Bedarf mitbestellt oder nachgerüstet werden, wenn die
Durchsatzanforderungen des Kunden steigen.
Die Ausrichtewiederholgenauigkeit der Momentum liegt
bei ±11 µm @ 6 Sigma, Cpk ≥ 2. Die Nassdruckgenauigkeit
beträgt ± 17 µm @ 6 Sigma, Cpk ≥ 2. Engere Leistungsto-
leranzen bedeuten höhere Wiederholbarkeit mit weniger
Defekten.
Die Momentum II Serie wurde mit Blick auf Fertigungskapa-
zitäten und die Ansprüche des Bedieners entworfen. Sie sind
Meisterleister, die hohen Durchsatz und Genauigkeit bieten,
gleichzeitig aber einfach zu erlernen und zu bedienen sind,
z.B. durch integrierte Assistenten in der Benchmark Software,
die alle Maschinenfunktionen, Zubehör und Fehlerbehe-
bungsaktivitäten des Programms unterstützen.
Momentum® II Neue Merkmale
Neu gestaltete Abdeckung mit größerem Fenster
und breiterem Zugang zum Druckerinnenraum
Überwachung der Lötpastendicke, mit Warnmel-
dung, wenn außerhalb des zulässigen Bereichs
Lötpasten-Temperaturüberwachung auf Schablone
und Kartusche, mit Warnmeldung, wenn außerhalb
des zulässigen Bereichs
Schnell-Löse-Rakel für schnellere Produktwechsel
Verbesserte Benchmark GUI mit neuen Produkti-
onsTools und einfachem Schnellstart-Programm
Platzierung der Unterstützungsstifte und Verifika-
tion mit Ausrichtung über Unterseitenbild
Neuer Pastendispenser mit Topfreservoir anstatt
von Kartusche für erhöhte Produktivität
Verstellbare Schablonenaufnahme
EdgeLoc+ Kanten- und Oberseitenklemmung
NEU
Automatisches Pin-Placement
Die Elite und HiE Drucker bieten MPM’s patentierte
Unterstützungslösung, mit der die Unterstützungs-
stifte automatisch gemäß eines vorprogrammierten
Musters platziert und damit sowohl die Ersteinrich-
tung wie auch Produktwechsel vereinfacht werden.
Diese neu entwickelte Funktion ermöglicht eine
einfache Ortung der Stiftposition und die Verifikation
anhand eines Unterseitenbildes, sowohl bei automati-
scher als auch manueller Stiftplatzierung.
Proven, Robust
Momentum® II Elite: dreigeteilte
Transportspur erhöht Geschwindigkeit
und Effizienz

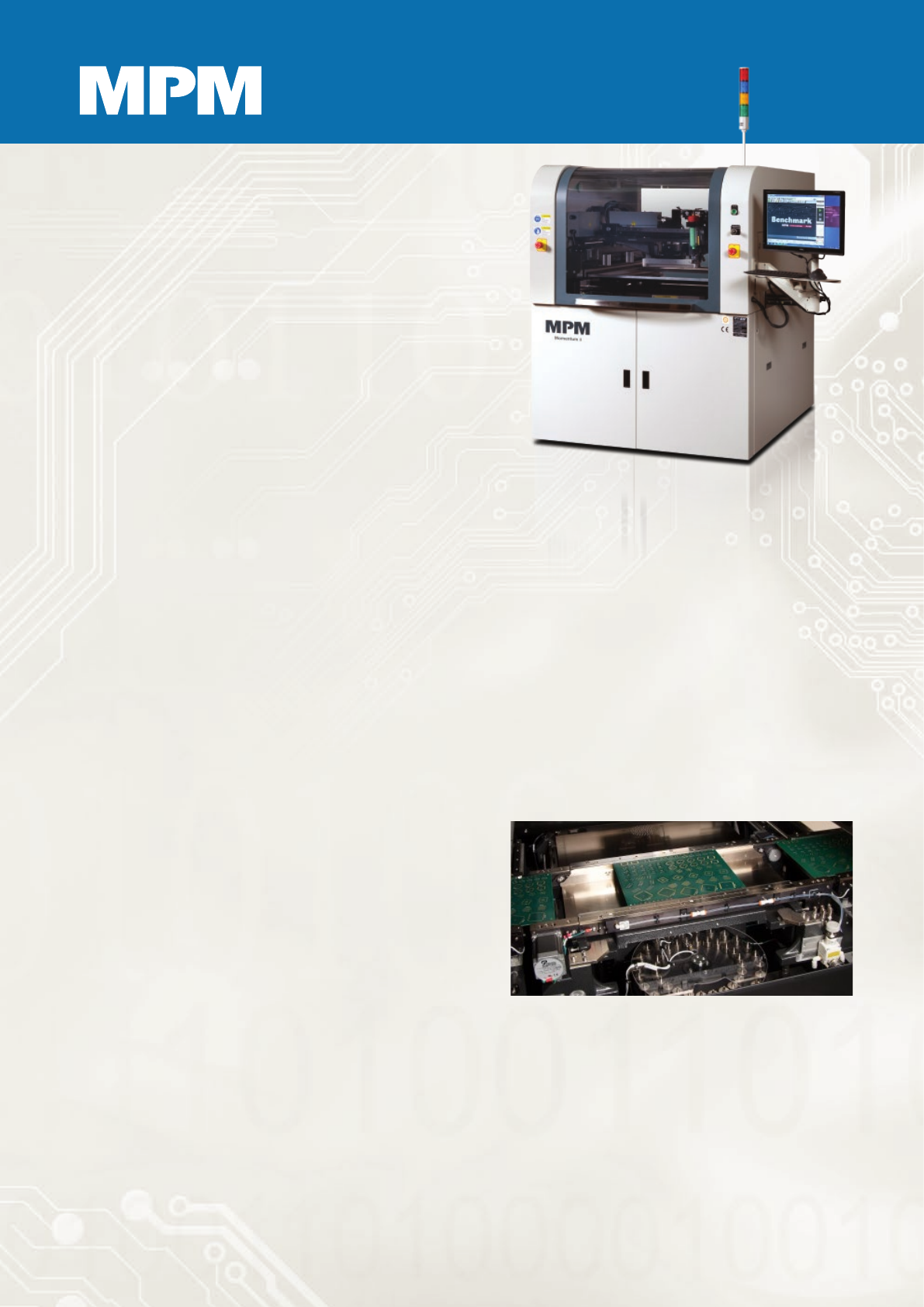

Die Momentum® II Elite ist der einzige MPM Drucker
mit einem dreigeteilten Transportsystem. Das System
verkürzt die Zykluszeit, indem eine Leiterplatte in der
Maschine indiziert, neben dem Arbeitsnest positio-
niert und so für de Druck vorbereitet wird, während
zwei andere Leiterplatten geladen bzw. entladen
werden. So sorgt die Leiterplattenpufferung im
Gegensatz zum üblichen, linearen Prozess für kürzere
Verarbeitungszeiten.
