操作手册 2-3 操作画面的说明 No. 名 称 功能概要 ① 标题栏 窗口的标题。 显示的窗口功能不同，标题也不同。 ② 菜单栏 显示该窗口可使用的最高层次菜单。 （窗口不同，显示的菜单也不同。 ） 有些菜单，可以显示下拉菜单。 ③ 命令按钮 有一部分菜单项目，可用快捷方式调出在窗口上使用。 用图标显示系统的各台架的运转及操作方向。 ④ 功能栏 可用快捷方式调出有代表性的系统功能。 可切换显示的语言或应用程序。 还可显示生产程序名和时…
操作手册
2-2
本设备的构成
▼主机
No.
名称
功能概要
① 监视器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
② 操作面板 集中了各种开关，可直接控制装置的运行。
③ 安全盖 生产动作中防止手等伸入装置内。
④ 带轨迹球的键盘 用于操作机器或输入数据。
⑤ 主开关 接通或切断设备的电源。
▼操作面板
开关
名称
功能概要
Start
（开始）
开始开关。执行生产运行时，使用此开关。
Maintenance Key
（维护键）
此开关可切换生产模式（钥匙横向）、维护模式（钥匙竖向）。
Pause/Stop
（暂停/停止）
结束生产等时，按此开关。
按一次为暂停，再按一次为结束。
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全需要紧急停止时，使用此开关。
①监视器
②操作面板
③安全盖
④带轨迹球的键盘
⑤主开关
2-2
操作手册
2-3

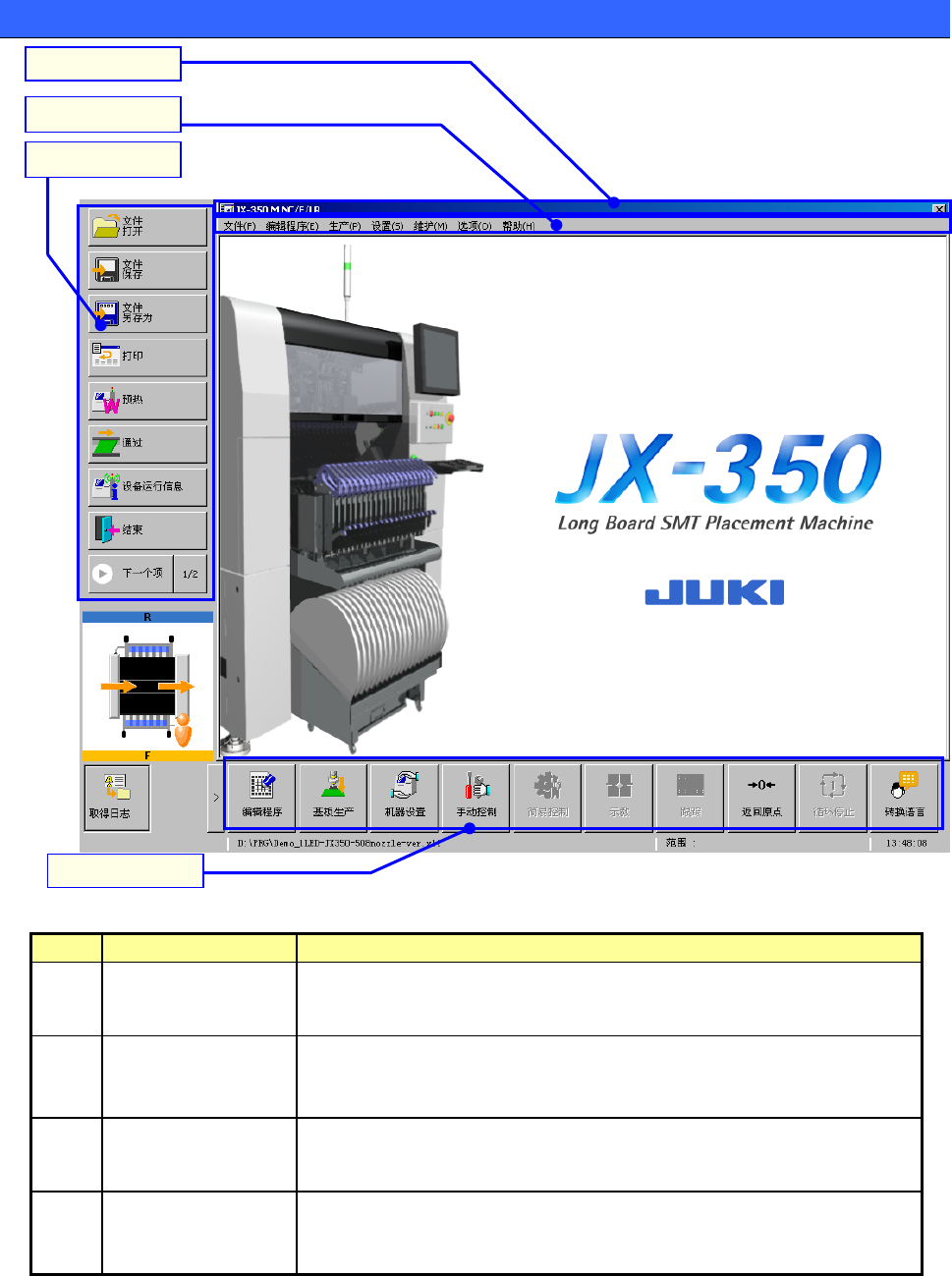

操作画面的说明
No.
名 称
功能概要
① 标题栏
窗口的标题。
显示的窗口功能不同，标题也不同。
② 菜单栏
显示该窗口可使用的最高层次菜单。
（窗口不同，显示的菜单也不同。）
有些菜单，可以显示下拉菜单。
③ 命令按钮
有一部分菜单项目，可用快捷方式调出在窗口上使用。
用图标显示系统的各台架的运转及操作方向。
④ 功能栏
可用快捷方式调出有代表性的系统功能。
可切换显示的语言或应用程序。
还可显示生产程序名和时间等。
① 标题栏
② 菜单栏
③ 命令按钮
④ 功能栏
2-3
操作手册
3
作业步骤
3-1
生产的流程
No 流程图 作业人员 备注
1
操作员
确认主气压(0.5MPa)，检查 ATC 周围没有异物等，之后
接通电源。
2
执行返回原点前，确认装置内部没有异物等。
3
节假日后或寒冷地区,必须执行预热。
（预热约 10 分钟)。
4
制作生产所必需的数据，完成程序。
5
程序员
管理员
制作生产所必需的数据，完成程序。
6
操作员
使用「支援准备」功能，依次进行各项准备和设置。
7
8
9
10
日常检查
电源 OFF
生产结束
生产
生产准备
编辑程序
安装基板
预热
返回原点
电源 ON
3-1
