操作手册 5. 基板 X 方向尺寸超过 650mm 的长基 板，挡块 2 侧也调整。 ①请选择 [ 挡块 2] 。 ② 按一下 [ON] 、或 [ON/OFF] ， 挡块 即会 动作。 ③请确认基板顶住挡块 2 的状态是否稳 定。 ④若挡块 2 碰到基板的缺口等而不稳定 时， 请把螺丝拧松， 调整挡块 2 的位置。 把 挡块 [ON] ，用手把基板 对 准 挡块 ，确 认位置。 3- 10
操作手册
(2)
传送控制
对标准的外形基准调整方法进行说明。
2.
把挡块[ON]，用手把基板对准挡块，
确认位置。

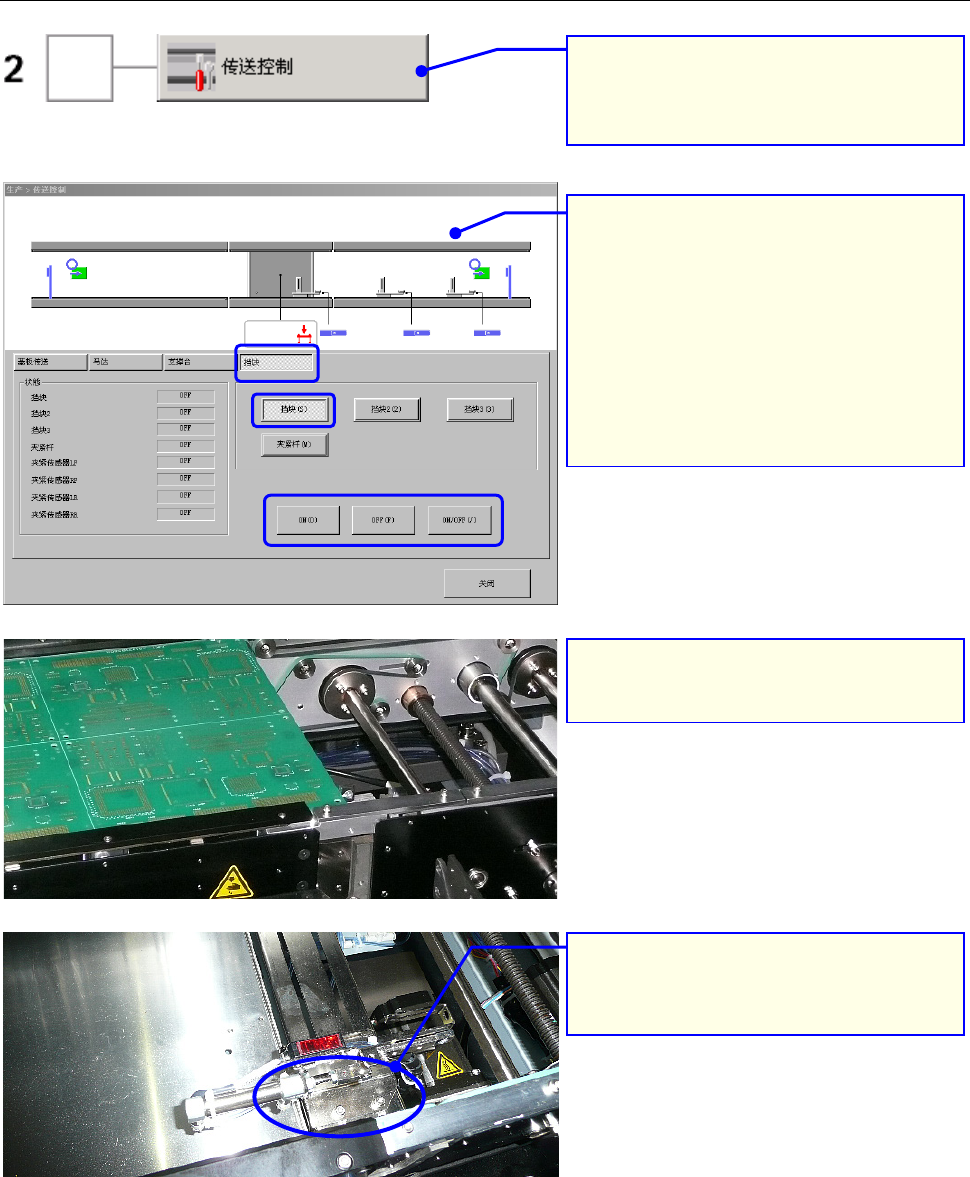

①请选择[挡块]。
②按一下[ON]、或[ON/OFF]，挡块即会
动作。
3.
请确认基板顶住挡块的状态是否
稳定。
4.
若挡块碰到基板的缺口而不稳定
时，请把螺丝拧松，调整挡块的位置。
1.
请按下「传送控制」按钮。
显示「传送控制」画面。
3-9
操作手册
5.

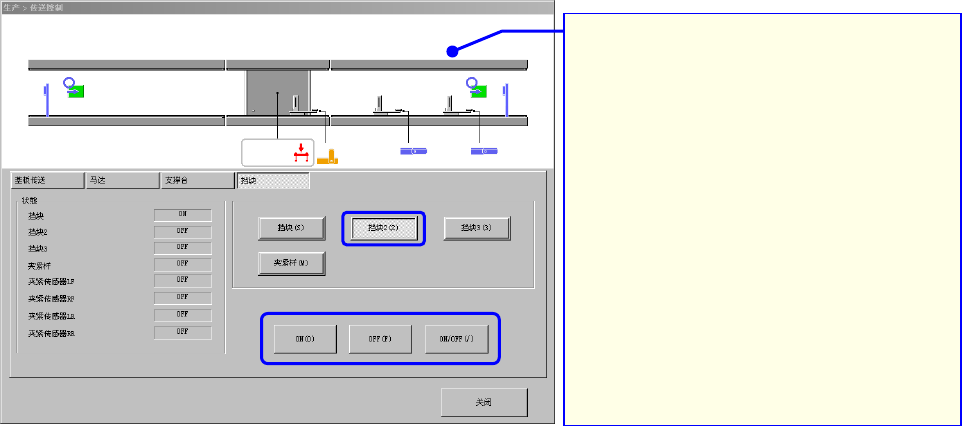

基板 X 方向尺寸超过 650mm 的长基
板，挡块 2 侧也调整。
①请选择[挡块 2]。
②按一下[ON]、或[ON/OFF]，挡块即会
动作。
③请确认基板顶住挡块 2 的状态是否稳
定。
④若挡块 2 碰到基板的缺口等而不稳定
时，请把螺丝拧松，调整挡块 2 的位置。
把挡块[ON]，用手把基板对准挡块，确
认位置。
3-10
操作手册
(3)
支撑销的配置
夹紧基板时，要配置支撑销，以防止向下弯翘。
使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。
1.
根据基板的形状，在支撑台上配置
支撑销。
*请确认支撑销下面没有附着芯片等物。
*
两面贴片的基板，配置支撑销时要注意不
要让支撑销碰到基板背面已贴装好的元
件。
3.
请确认支撑销的位置。此外，请用手
从上面轻轻地压基板，确认有支撑销支
撑着基板。
2.
把基板放在传送道上后，在传送控
制画面中进行操作，将「支撑台」升
高。
①请选择「支撑台」。
②控制操作台架的升、降。
3-11
