操作手册
(3)

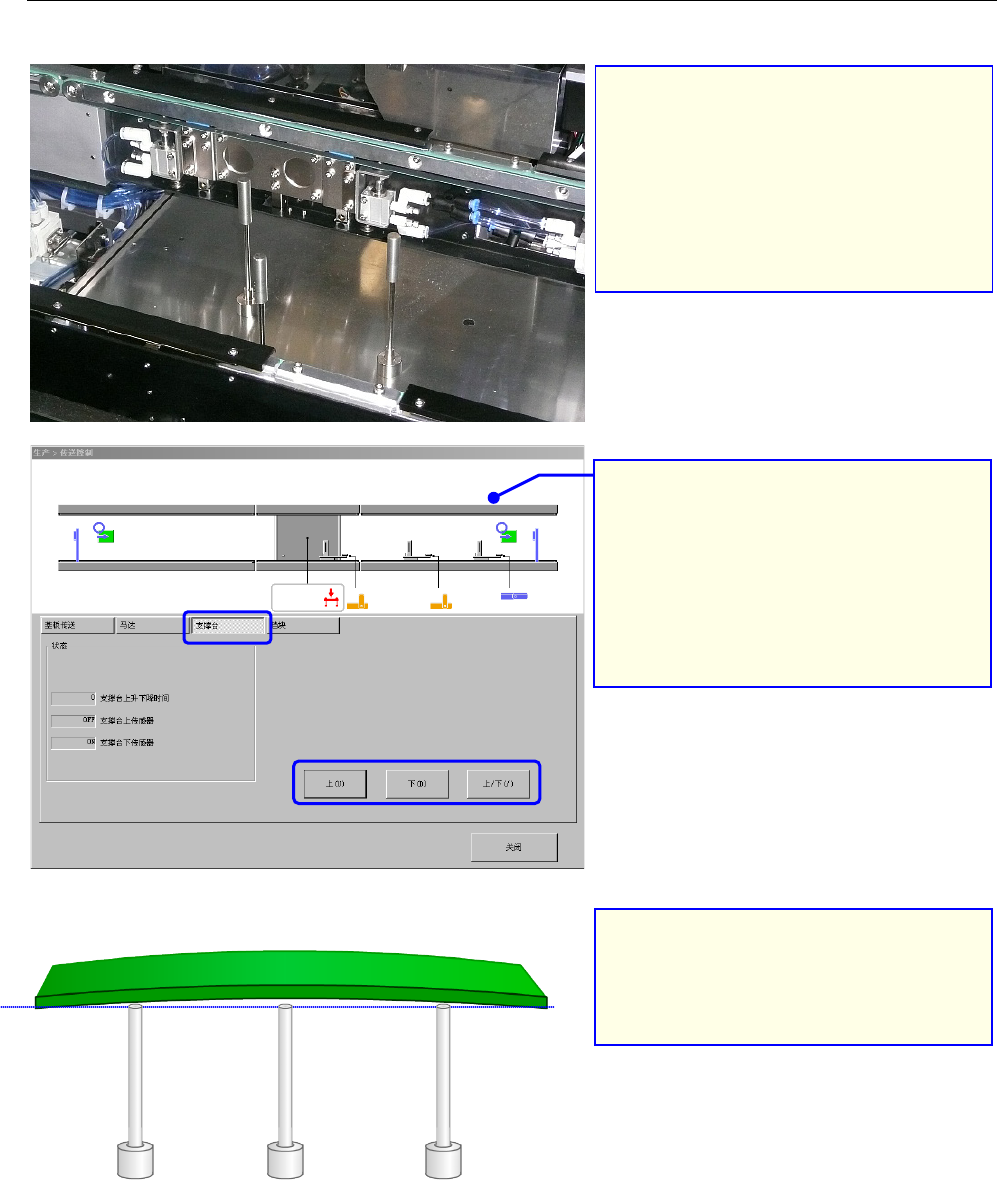

支撑销的配置
夹紧基板时，要配置支撑销，以防止向下弯翘。
使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。
1.
根据基板的形状，在支撑台上配置
支撑销。
*请确认支撑销下面没有附着芯片等物。
*
两面贴片的基板，配置支撑销时要注意不
要让支撑销碰到基板背面已贴装好的元
件。
3.
请确认支撑销的位置。此外，请用手
从上面轻轻地压基板，确认有支撑销支
撑着基板。
2.
把基板放在传送道上后，在传送控
制画面中进行操作，将「支撑台」升
高。
①请选择「支撑台」。
②控制操作台架的升、降。
3-11
操作手册

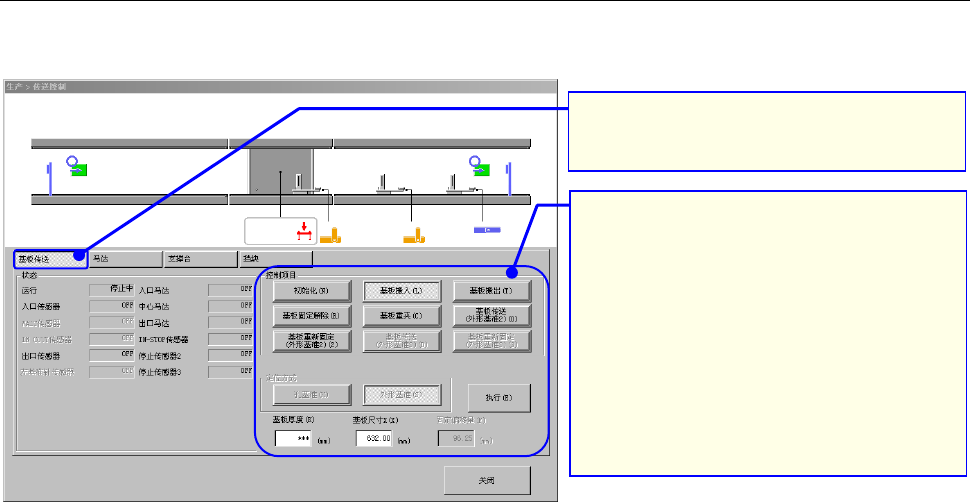

Step5-2
在基板搬送画面上执行基板搬出。
请确认是否保持与生产时的动作同步传送基板，传送动作是否有问题。
2.
把基板安装在 IN 缓冲，确认连续动
作时基板流动是否顺畅。
选择[基板搬入]-[执行]后,基板即可搬
入、夹紧。
选择「基板搬出」-「执行」后，基板即可
搬出。
1.
按下「基板传送」按钮,即显示「基
板传送」画面。
3-12
操作手册

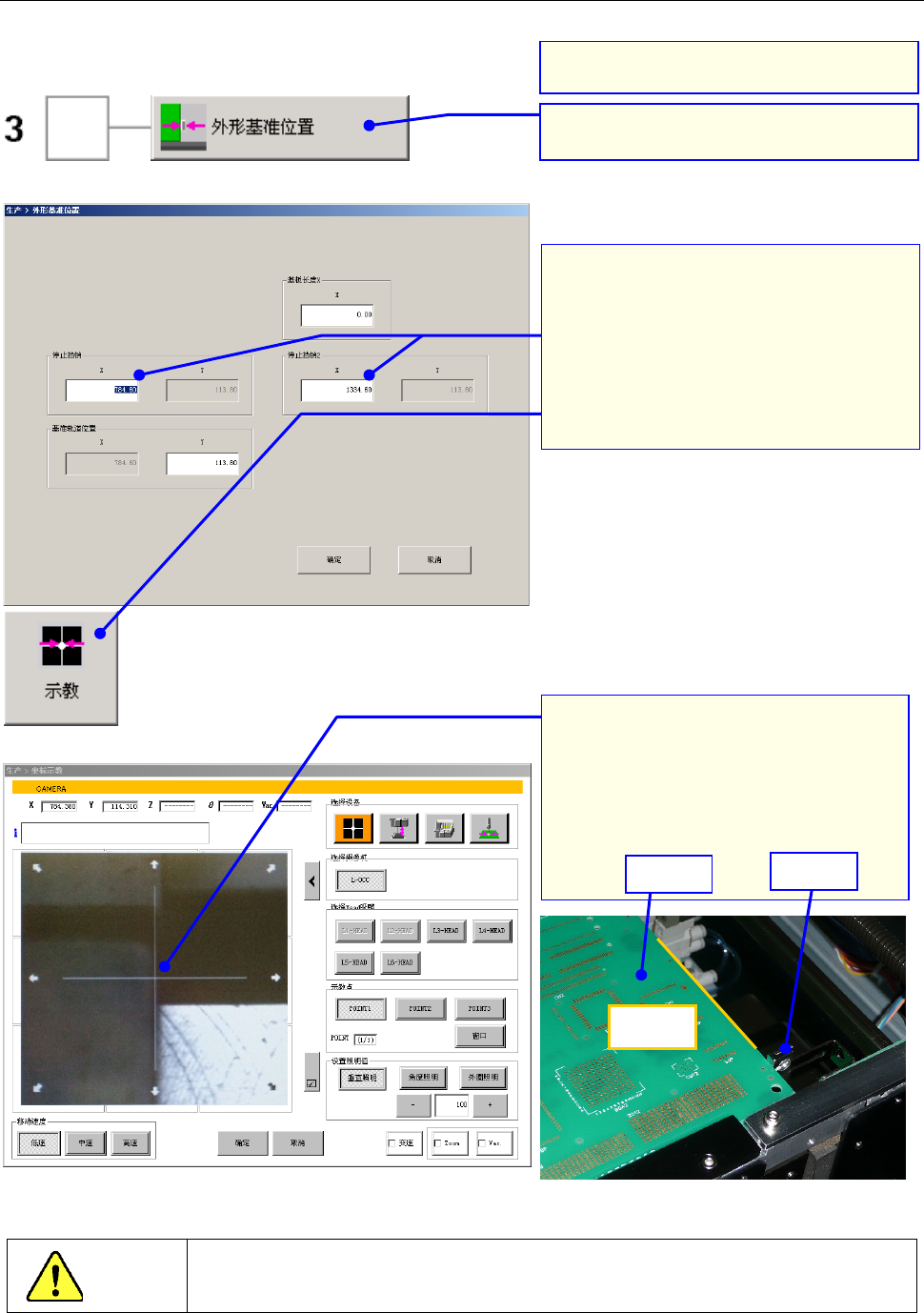

Step5-3
执行贴片基准示教。
在（Step5-1）变更了挡块位置时，基板的外形基准位置（停止位置）会出现变化，需要重新对准「外形
基准位置」。
注意
为避免人身伤害，操作中请绝对不要把手伸进装置内，
脸部和头部也不可靠近装置。
1.
事先进行「搬入基板」
4.
显示「坐标示教」画面。
看着叠加画面（OCC 拍摄画面），直接
触摸摄像机图像，把基板和挡块的接触
线位置移到监视器的 X 方向中心，使之
对准。
X
轴
挡块
基板
3.
显示「外形基准位置」设置画面。
①选择「停止挡销」的「X」输入焦点。
②从功能栏中选择[示教]。
2.
请按下[贴片基准示教]。
3-13
