操作手册 1) 请检查传送带有无明显的磨损、破损、松弛。 2) 有磨损、破损等时，请更换新的传送带。 1 ) 把安装在 A 部位长孔中的「调整传送带松紧用的滑轮」松开。 2 ）请从传送滑轮上拆下传送带，更换以下货号的传送带。 CENTER IN ・ OUT 标准 选购项 传送延长 1500mm 40075460 40107791 L226E021000 3) 请调整传送带的张力。 ① 在传送带松弛时 ( 传送带没有张力 ) ，用 “ 油…
操作手册
1) 请目视检查确认 Head 单元正面部过滤器箱内的「空气过滤器①」没有脏污。
2）请确认真空校准没有问题。
真空校准
「使用说明书 11-2-6 真空校准」
在主画面上选择「维护」→「机器自动校准」，再执行
「设置组」→「真空校准」。
执行结果若有问题，会显示提示，敦促更换。
3) 有脏污时，请更换新过滤器。
1)

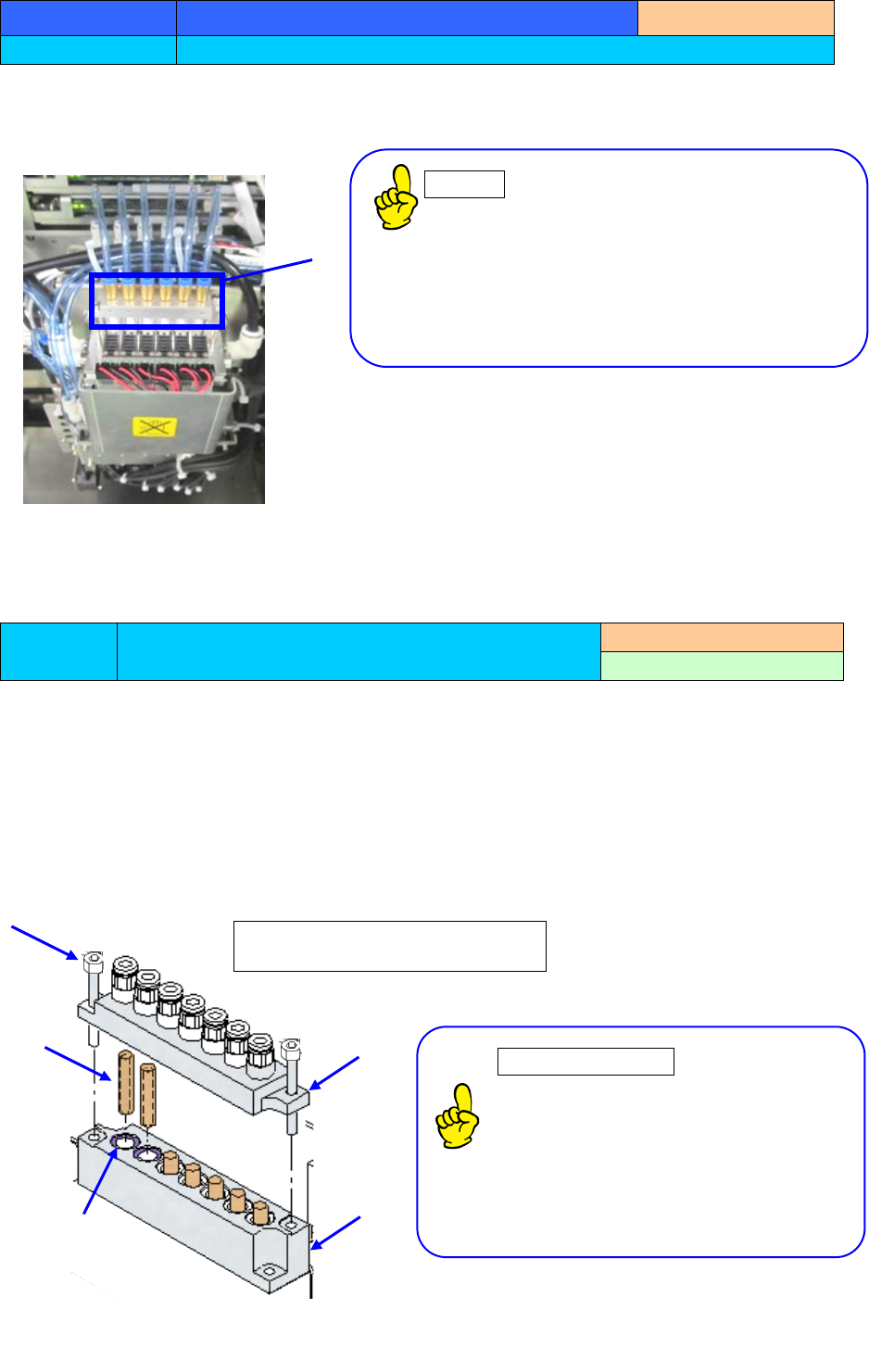

把过滤器箱的「固定螺丝②」（前后 4 处）拧松，取下「过滤器箱 U①」。
2) 检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4)
把「过滤器③」插入「过滤器箱 L④」，要插到底，用「固定螺丝②」固定好。
（紧固力矩：0.7 N·m）
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5) 重新取得无吸嘴状态下的真空值。
检查项目
4-2-5
空气过滤器（
LNC60 Head
）
实施频度 ：每月
检查内容
检查空气过滤器脏污
更换
更换新的空气过滤器
更换标准：
6
个月
使用工具
：螺丝刀
①
②
③
④
⑤
①
「使用说明书 8-4-2 无吸嘴状态下真空
值」
从主画面实施「机器设置」→「无吸嘴状
态下的真空值」
无吸嘴状态下真空值
过滤器③ 货号：40046646
4-8
操作手册
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的「调整传送带松紧用的滑轮」松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
CENTER
IN・OUT
标准
选购项
传送延长 1500mm
40075460
40107791
L226E021000
3)请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm「B」处，做
2处标记。
② 按照与1)逆向步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到201mm
的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
A
B
200mm
201mm
搬送ベルト
检查项目
4-2-6 传送带
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换
更换传送带
更换标准
：
1
年
使用工具：螺丝刀、扳钳
传送带
A
4-9
操作手册
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1）请确认当安全盖铰链导轴的▼记号在被铰链遮住的位置上时，是否能支撑安全盖。在确认中，请注
意不要令安全盖落下，以免造成伤害。
安全盖不能保持一定角度时，请更换气弹簧。关于气弹簧的更换方法，请询问本公司售后服务部门或
代理店。
检查项目
4-2-7 传送滑轮
实施频度 ： 每周
检查内容
检查传送滑轮的动作
检查项目
4-2-8 气弹簧
实施频度 ：每周
检查内容
检查气弹簧的状态
气弹簧
铰链轨道
安全盖铰链
▼记号
4-10
