操作手册 1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。 2) 若旋转不顺畅、或不旋转时，请更换滑轮。 1 ） 请确认当安全盖铰链导轴的▼记号在被铰链遮住的位置上时， 是否能支撑安全盖。 在确认中， 请注 意不要令安全盖落下，以免造成伤害。 安全盖不能保持一定角度 时，请更换气弹 簧。关于气弹簧的更换方法，请询问本公司售后服务部门或 代理店。 检查项目 4-2-7 传送滑轮 实施频度 ： 每周 检查内容 检查传送滑轮的动作 检…
操作手册

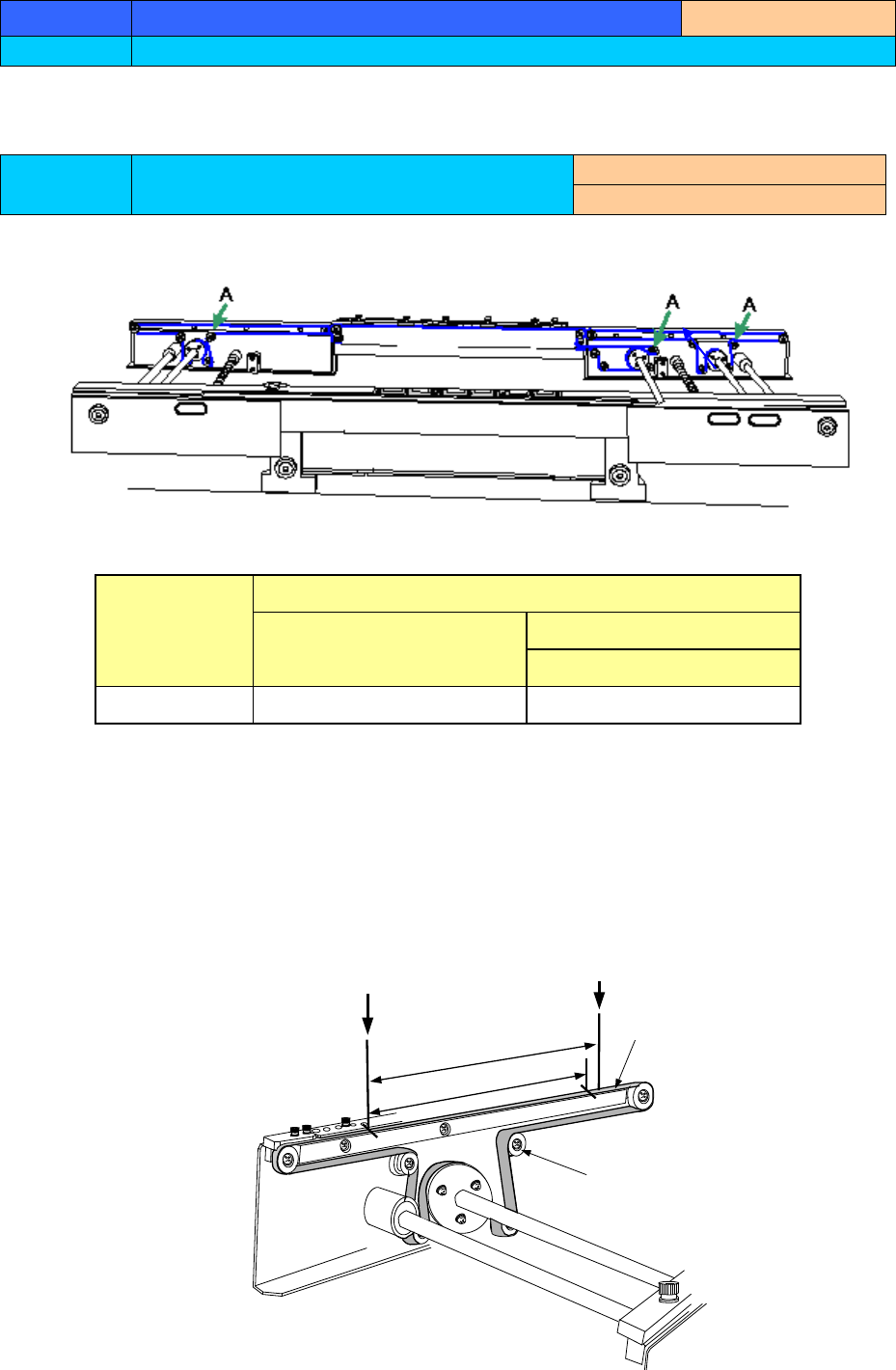

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的「调整传送带松紧用的滑轮」松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
CENTER
IN・OUT
标准
选购项
传送延长 1500mm
40075460
40107791
L226E021000
3)请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm「B」处，做
2处标记。
② 按照与1)逆向步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到201mm
的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
A
B
200mm
201mm
搬送ベルト
检查项目
4-2-6 传送带
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换
更换传送带
更换标准
：
1
年
使用工具：螺丝刀、扳钳
传送带
A
4-9
操作手册
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

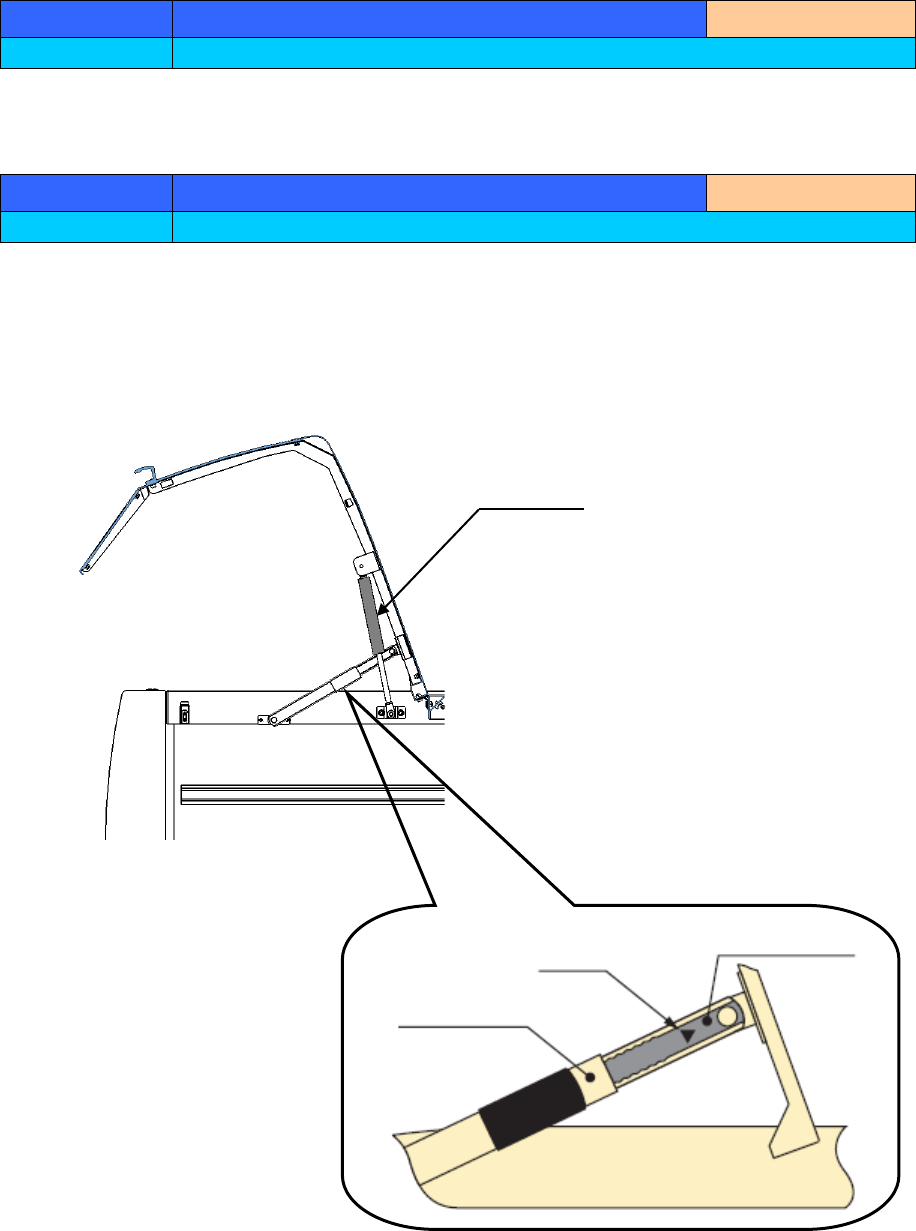

1）请确认当安全盖铰链导轴的▼记号在被铰链遮住的位置上时，是否能支撑安全盖。在确认中，请注
意不要令安全盖落下，以免造成伤害。
安全盖不能保持一定角度时，请更换气弹簧。关于气弹簧的更换方法，请询问本公司售后服务部门或
代理店。
检查项目
4-2-7 传送滑轮
实施频度 ： 每周
检查内容
检查传送滑轮的动作
检查项目
4-2-8 气弹簧
实施频度 ：每周
检查内容
检查气弹簧的状态
气弹簧
铰链轨道
安全盖铰链
▼记号
4-10
操作手册
印刷基板传送方向的挡块的端部，安装有「挡片①」。「挡片①」因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1) 拧松螺丝②，更换挡片①。
2) 一定要按照下图所示方向，安装挡片①。
检查项目
4-2-9 挡片
实施频度 ：每周
检查内容
检查挡片的磨损、破损
更换
更换挡片
更换标准
：
2
年
使用工具：螺丝刀
③
挡块
①
挡片
②
螺丝
②螺丝：品号
SM1030401SE
①挡片：品号
L164E221000
(B)
挡片的安装
(
A)挡块图
挡块
（标准为 2 个
1500mm
基板规格为
3
个）
4-11
