操作手册 1 ） 左右各 1 根螺旋轴 请在①处全面涂上润滑油。 1 ) 导轴 左侧 3 根，右侧 3 根，共 6 根 请在①处全面涂上润滑油。 注油项目 4-4-3 传送螺旋轴 实施频度 ：每月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N 注油项目 4-4-4 传送导轴 实施频度 ：每月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N * ① ① 4- 29
操作手册

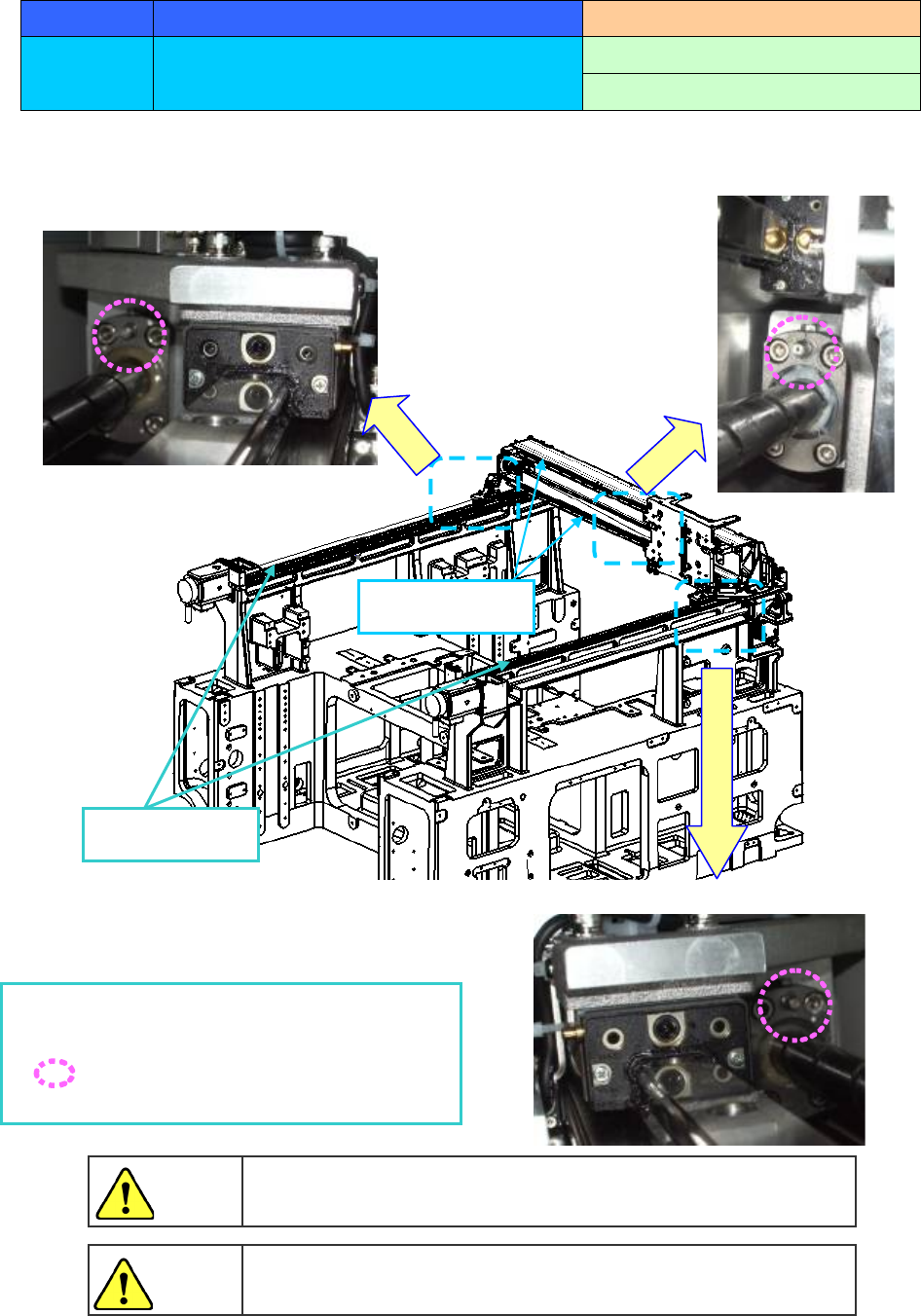

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入润滑油。
注油项目
4-4-2 XY
轴滚珠丝杠
实施频度 ：每 2 个月
注油处
XY
轴滚珠丝杠（黄油注油孔）
使用工具 ：手持油泵
使用润滑油 ： NSL 润滑油
LM
导轨和滚珠丝杠的黄油是不同的。请不要混合使用。。
注意
为防止突然起动造成事故，请切断电源后进行维护作业。
危险
※注油孔
圆圈部位滚珠丝杠 注油孔
Y 轴滚珠丝杠
Ｘ轴滚珠丝杠
4-28
操作手册

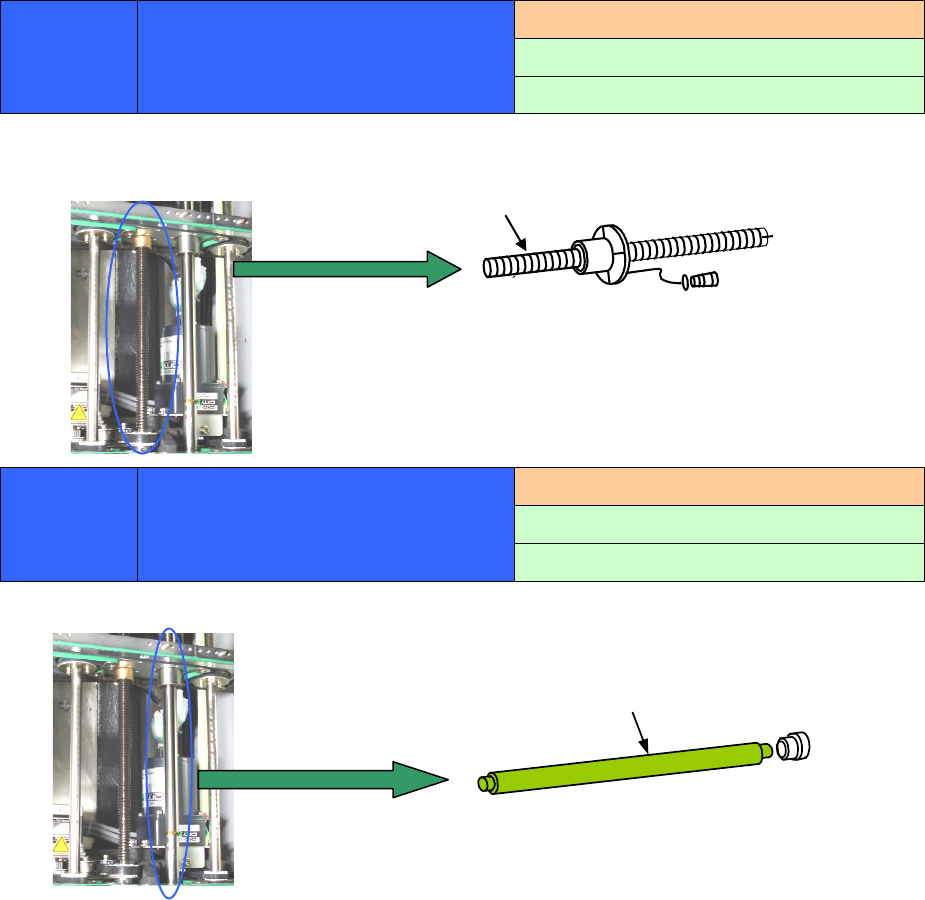

1） 左右各 1 根螺旋轴
请在①处全面涂上润滑油。
1) 导轴 左侧 3 根，右侧 3 根，共 6 根
请在①处全面涂上润滑油。
注油项目
4-4-3
传送螺旋轴
实施频度 ：每月
使用工具 ：毛刷
使用润滑油 ： 6459 润滑油 N
注油项目
4-4-4
传送导轴
实施频度 ：每月
使用工具 ：毛刷
使用润滑油 ： 6459 润滑油 N
*
①
①
4-29
操作手册
1）线性导轨 左右各 2 根，共 4 根
请在①处全面涂抹润滑油。
1）请在滑动沟槽部（导向部分①）涂上润滑油。
注油项目
4-4-5
线性导轨
实施频度 ：每月
使用工具 ：毛刷
使用润滑油：6459 润滑油 N
注油项目
4-4-6
基板挡块部
实施频度 ：每月
使用工具 ：毛刷
使用润滑油 ： 6459 润滑油 N
①
①
4-30
