操作手册 1 ) 在「滚珠丝杠①」的轨道上涂上一层薄黄油 (CG2 黄油 ) 。 在「花键轴②」上涂一层薄黄油 (CG2 黄油 ) 。 上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。 注意 除 CG2 黄油 以外，请勿使用其他的黄油涂抹。 混合不同的黄油，可能使黄油分解滴落。 注油项目 4-4-7 滚珠丝杠和花键轴 实施频度 ： 2 个月 使用工具 ：毛刷 使用黄油 ： CG2 滚珠丝杠① 花键轴② 4- 31
操作手册
1）线性导轨 左右各 2 根，共 4 根

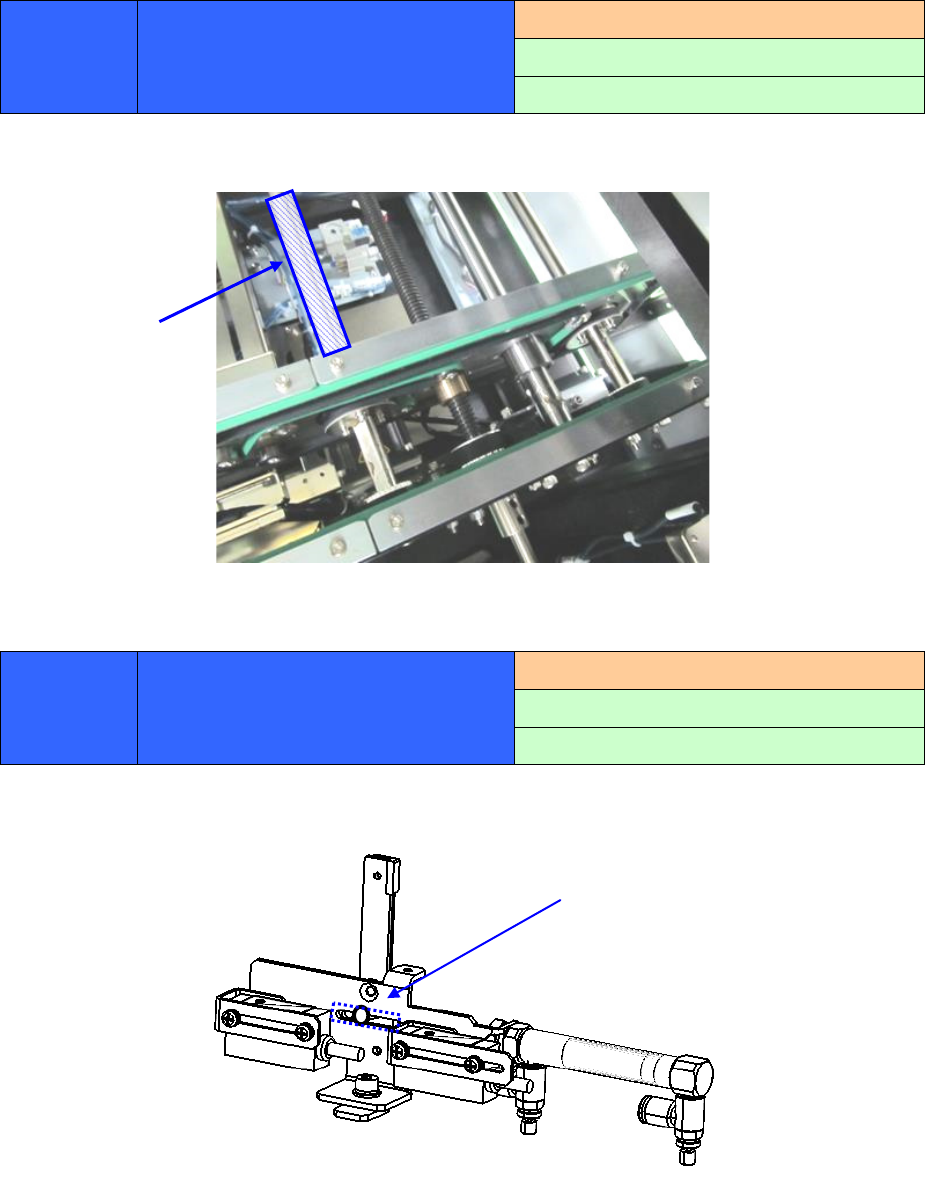

请在①处全面涂抹润滑油。
1）请在滑动沟槽部（导向部分①）涂上润滑油。
注油项目
4-4-5
线性导轨
实施频度 ：每月
使用工具 ：毛刷
使用润滑油：6459 润滑油 N
注油项目
4-4-6
基板挡块部
实施频度 ：每月
使用工具 ：毛刷
使用润滑油 ： 6459 润滑油 N
①
①
4-30
操作手册

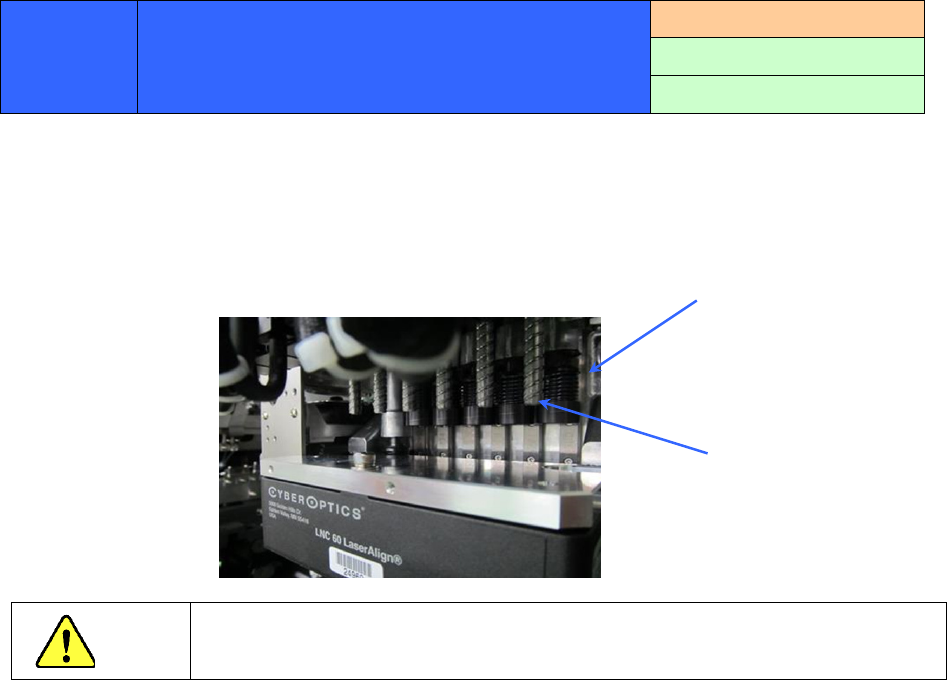

1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 黄油)。
在「花键轴②」上涂一层薄黄油(CG2 黄油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
注意
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注油项目
4-4-7
滚珠丝杠和花键轴
实施频度 ：2 个月
使用工具 ：毛刷
使用黄油 ：CG2
滚珠丝杠①
花键轴②
4-31
操作手册

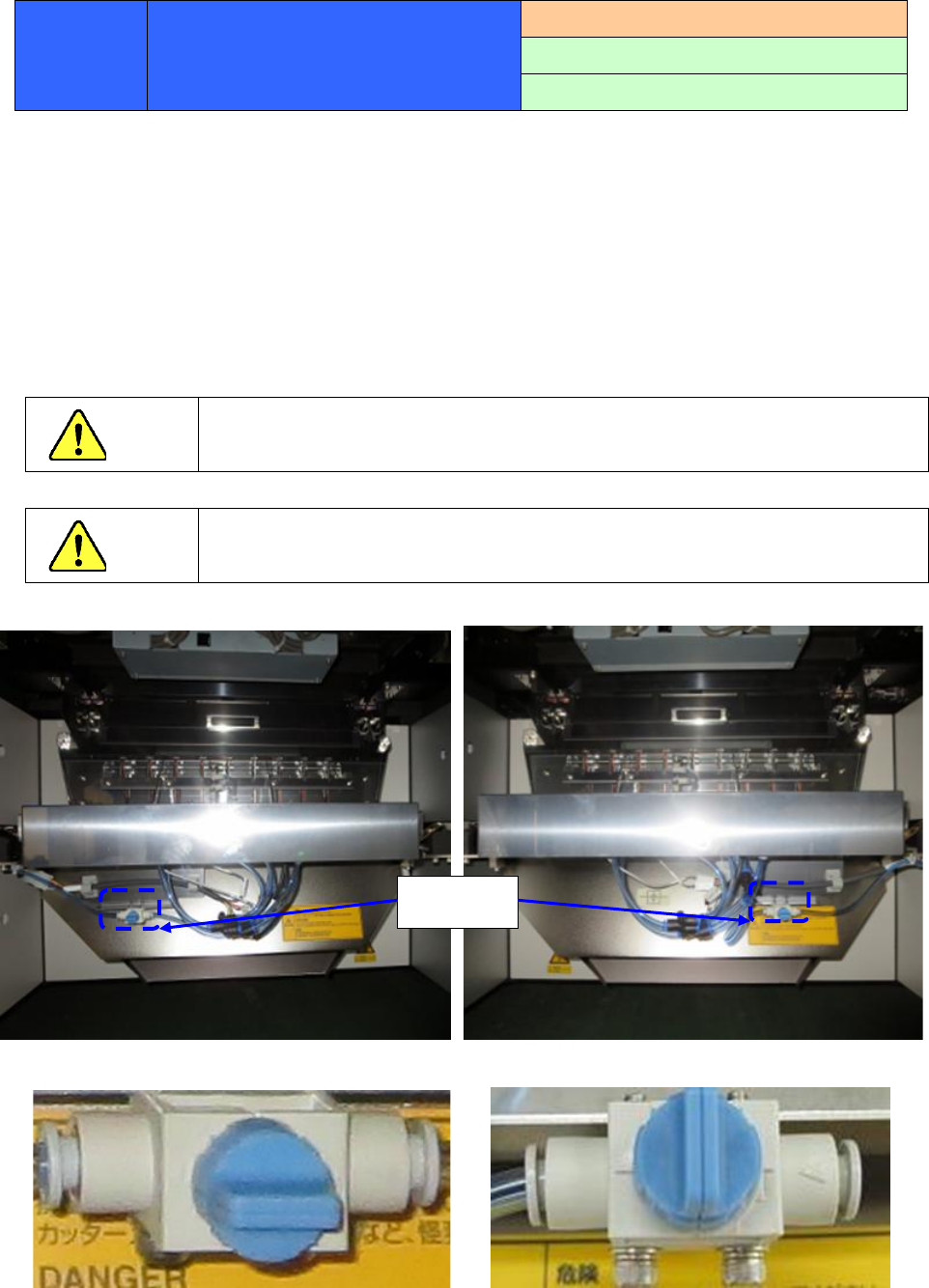

1) 润滑前的准备
将切割刀保持在打开的状态后，进行润滑油涂抹。
＜电动更换台车规格＞
在贴片机主机电源为 ON 的状态下，连接 IF 线缆，通过提升电动更换台车打开切割刀。之后，在
关闭切带单元空气阀的状态下，拆下电动更换台车。
＜电动固定台架规格＞
在 IF 线缆连接的状态下，如果贴片机主机的电源为 ON 的状态，切割刀会打开。
之后，保持关闭切带单元空气阀的状态。
危险
由于切割刀处于打开的状态，请勿将手伸入切带单元内。
危险
切割刀可能会发生异常动作，润滑时请关闭空气阀再进行作业。
前侧规格 后侧规格
空气阀打开的状态 空气阀关闭的状态
注油项目
4-4-8
电动切割器（选购项）
实施频度 ： 每月
使用工具 ： 毛刷
使用润滑油 ：
6459
润滑油 N
空气阀
