操作手册 6 ） 请拆下电磁阀上连接的空气管子。并且，请拆下连接切带机单元和主机的线缆插头。 7 ） 有 2 个 M5 螺丝将切带主机固定在切带底座上，请将其拆下，从装置上拆下切带单元。 注意 如果拆下固定切带底座的 M6 螺丝，切带主机会落下，请勿拆卸。 速度控制器（供气： CLOSE ） 速度控制器（供气： OPEN ） 插入塞子 4- 40
操作手册
4-8 定期更换零件更换方法
※仅更换切带刀非常危险。在更换切带刀时是否更换切带单元，由弊公司服务部门或代理店对应。
详细情况请与窗口部门咨询。
＜更换切带单元＞
1） 断开装置主体的电源。
2） 属于固定式台架规格时，请卸下上部排出导轨。
3） 请打开切带机组合件的上导轨，以目视确认切带机的刀刃已关闭（如断开装置主体的电源，切带机
刀刃即变成关闭状态）。
注意
请绝对不要将手等部位伸入导轨内。有可能会被切带刀切断的危险。
4） 确认刀刃已关闭后，请关闭单槽阀，切断对机器主体的空气供给。
5） 请拔出切带机组合件中气缸速度控制器（供气：OPEN）侧的空气管子，插入塞子（Φ6）。
检查、更换
4-8-1
切带单元的更换
更换周期 ：1 年
使用工具 ：六角扳手、螺丝刀
目视确认切带刀的刀刃已闭合
上导轨
4-39
操作手册

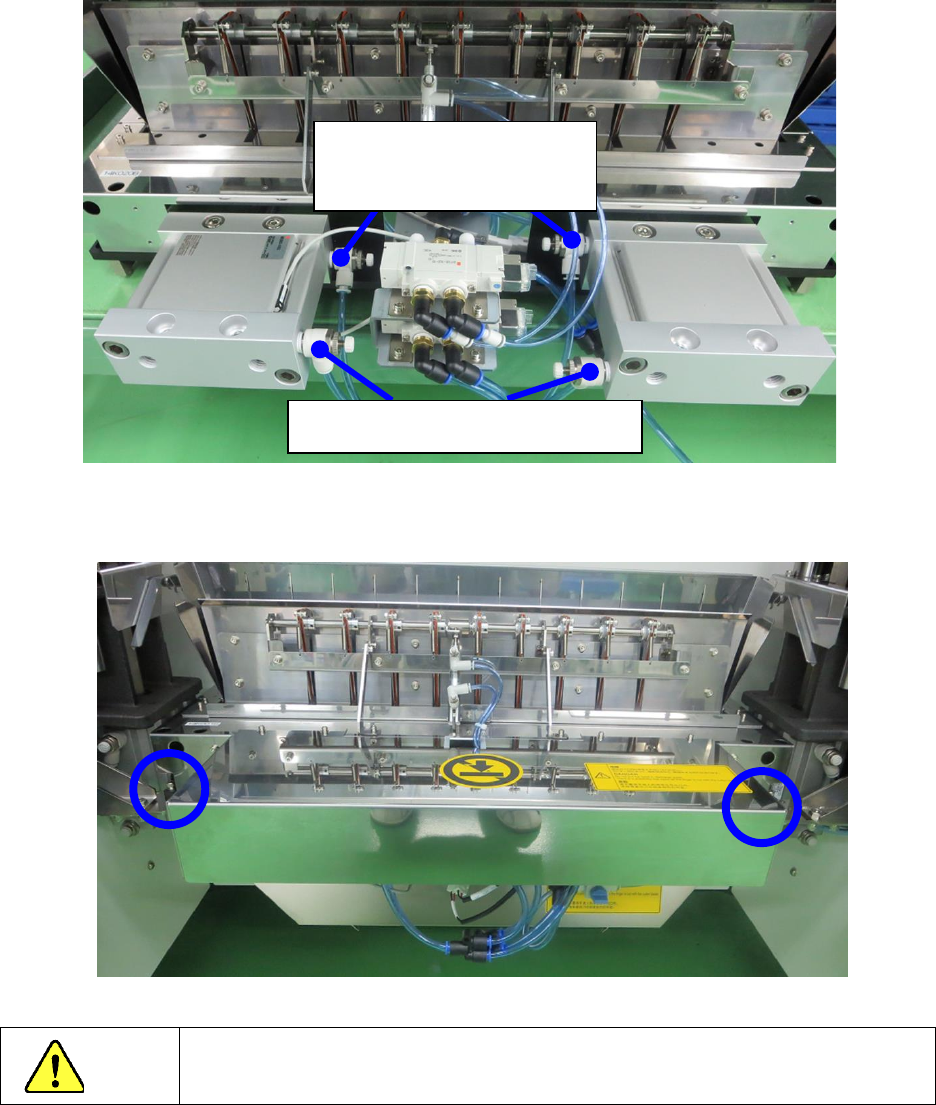

6） 请拆下电磁阀上连接的空气管子。并且，请拆下连接切带机单元和主机的线缆插头。
7） 有 2 个 M5 螺丝将切带主机固定在切带底座上，请将其拆下，从装置上拆下切带单元。
注意
如果拆下固定切带底座的
M6
螺丝，切带主机会落下，请勿拆卸。
速度控制器（供气：CLOSE）
速度控制器（供气：OPEN）
插入塞子
4-40
操作手册

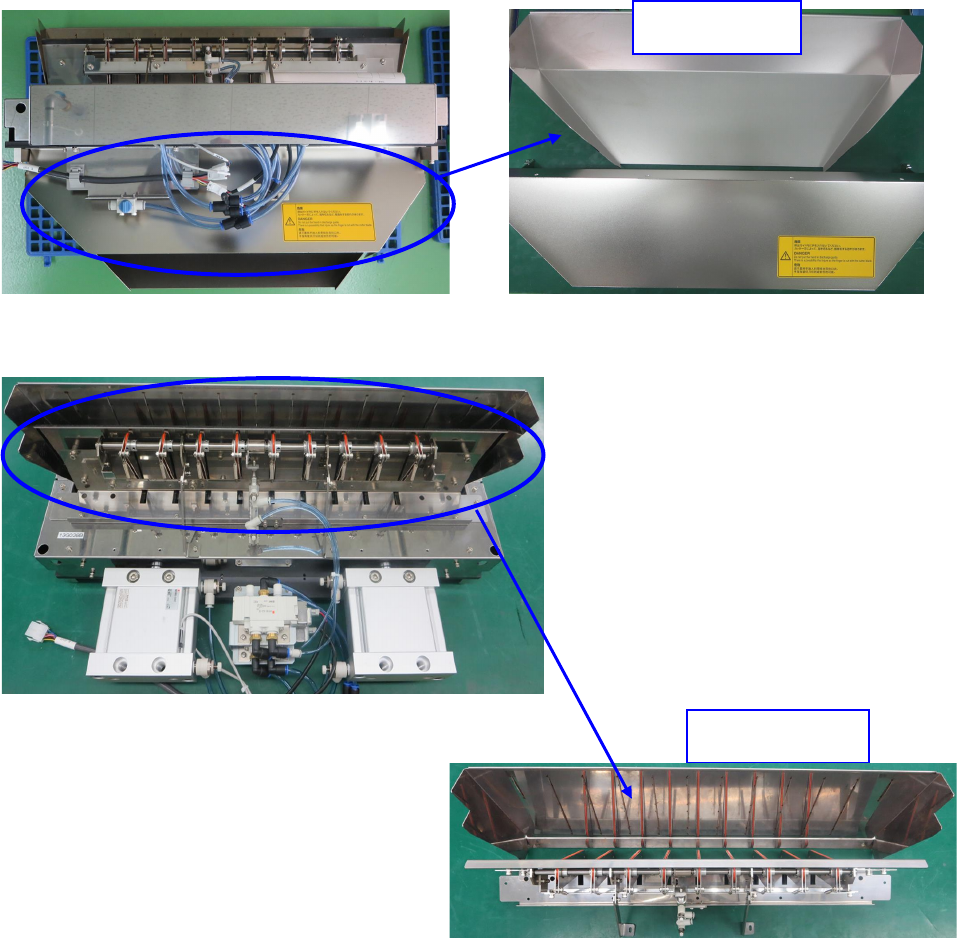

8） 请从切带主机上将下部排出导轨拆下。
9） 请将切带部分导轨从切带主机上拆下。
2）
3）
4）
5）
6）
7）
8）
9）
10）
11）
12）
下部排出导轨
切带部分导轨
テープカッタ部ガイド
4-41
