操作手册 更换 密封 圈的更换 1 ） 取下泵头盖的 4 个（左右合计共 8 个）内六角螺栓 (M6×95 ） 。 2 ） 取下泵头盖内测的黑色密封圈，共 2 个，更换上新的密封圈。 ※确认密封圈完全放入泵头盖的密封圈圈槽内，请注意泵头盖和泵头盘间不要相互咬合。 3 ） 请将固定泵头盖用的内六角螺栓 (M6×95 ） 用 5.0N ・ m 对角拧紧。 ※在更换其它消耗部件时，在不关闭盖（罩）子状态下，请参照各部位的更换工序项目 更换 更…
操作手册

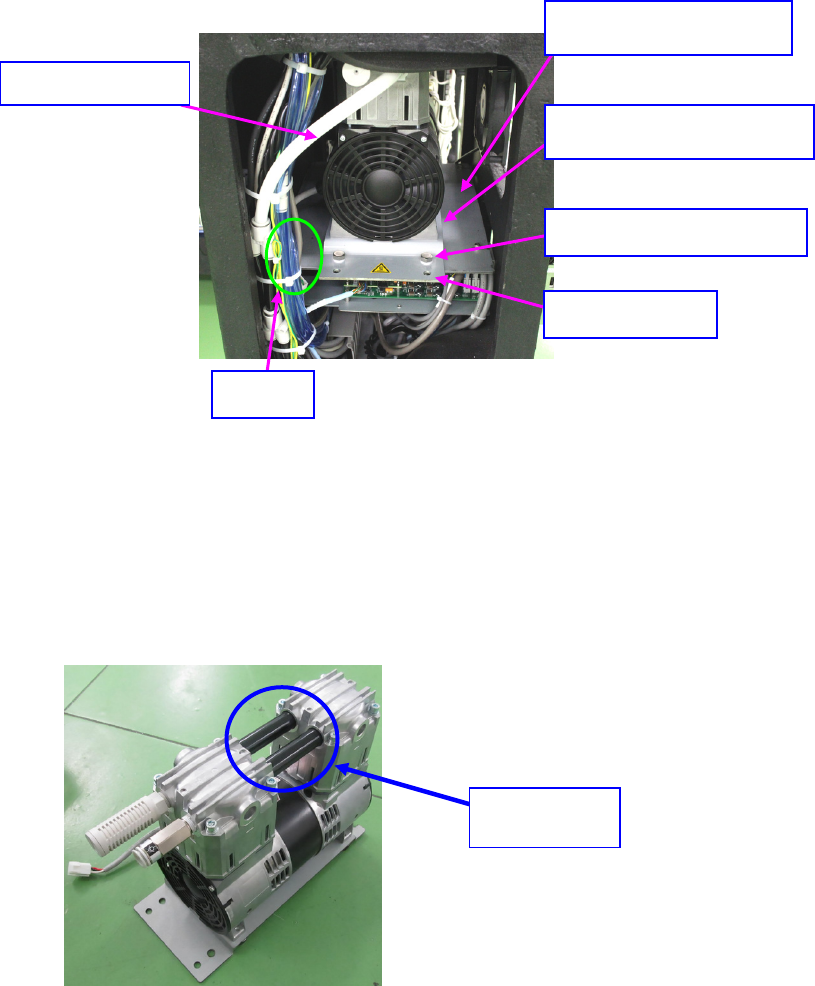

3） 从真空泵拔下气管、束线（电源），卸下固定 VACUUM_PUMP_STAY 的六角头铰制孔用螺栓（M6：
13mm 扳手)及六角螺母。
4） 将真空泵从主机里取出。
※取出时请注意成捆的电线。
※取出真空泵时，请勿把持连接管。
※取出
真空泵时，有真空泵的橡胶脚和 VACUUM_PUMP_BR 粘着的情况。
连接管
气管
电源
VACUUM_PUMP_BR
VACUUM_PUMP_STAY
六角头铰制孔用螺栓
×2
六角螺母×2
4-44
操作手册
更换
密封圈的更换
1） 取下泵头盖的 4 个（左右合计共 8 个）内六角螺栓(M6×95）。
2） 取下泵头盖内测的黑色密封圈，共 2 个，更换上新的密封圈。
※确认密封圈完全放入泵头盖的密封圈圈槽内，请注意泵头盖和泵头盘间不要相互咬合。
3） 请将固定泵头盖用的内六角螺栓(M6×95）用 5.0N・m 对角拧紧。
※在更换其它消耗部件时，在不关闭盖（罩）子状态下，请参照各部位的更换工序项目
更换
更换
O
环
P-10
1） 用与更换密封圈同一要领，卸下泵头盖和泵头盘。
2） O 环 P-10 要安装到位于连接泵头罩之间的连接管上。
3） 更换中，请注意插入连接管时不要造成 O 环划伤。（ 1 根管内有 2 处）
※更换前，请清扫连接管的 O 环沟槽、泵头的连接管安装孔。盖（罩）子的安装，请按照密封圈的
更换顺序进行。要更换其它消耗部件时，请不要关闭盖（罩）子，参照各部位的更换步骤操作。
泵头盖
密封圈
内六角螺栓
(M6×95
）
泵头盖内侧
O 环 P-10
连接管
4-45
操作手册
更换
吸气阀、排气阀的更换
1） 拆下阀挡板。
2） 拆下吸排气阀，更换新的吸排气阀。
※ 盖（罩）子的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖
（罩）子，参照各部位的更换步骤操作。
更换
更换气缸密封圈
1） 拆下气缸板。
2） 取下气缸密封圈，更换新的气缸密封圈。
※盖（罩）子的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖
（罩）子，参照各部位的更换步骤操作。
阀挡板
气缸密封圈
气缸板
吸排气阀
