操作手册
更换

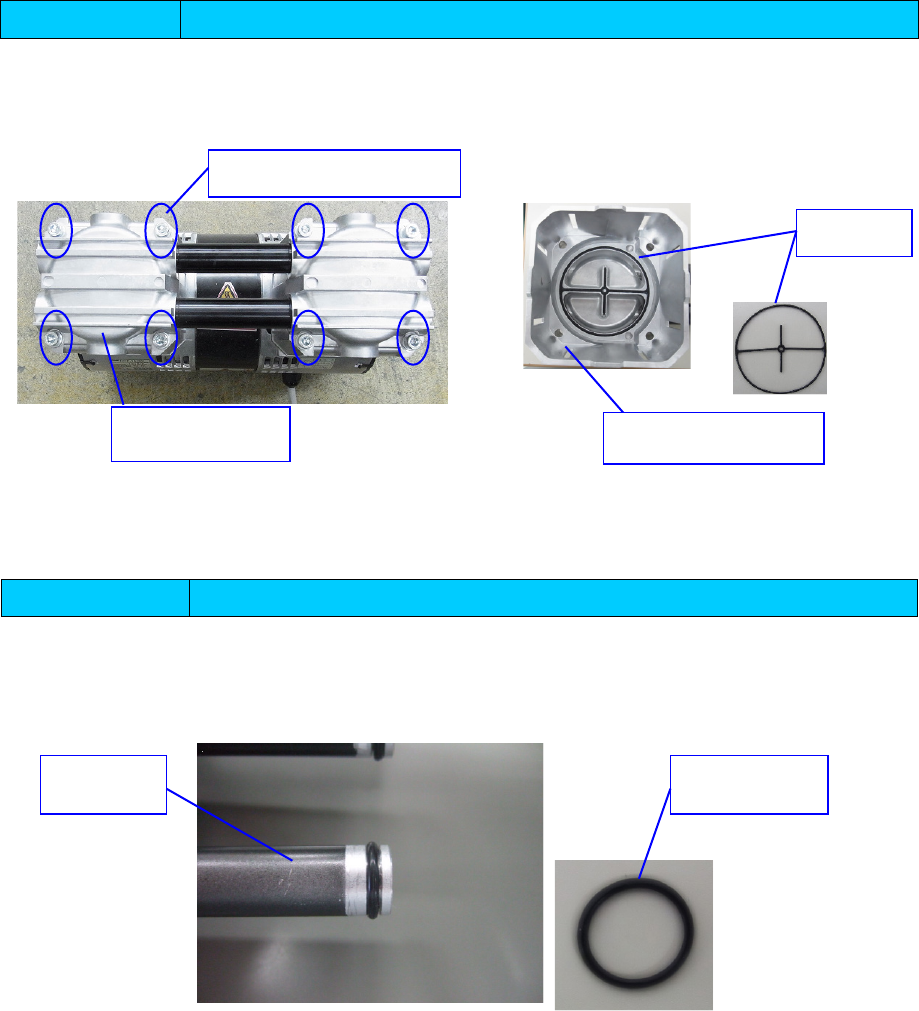

密封圈的更换
1） 取下泵头盖的 4 个（左右合计共 8 个）内六角螺栓(M6×95）。
2） 取下泵头盖内测的黑色密封圈，共 2 个，更换上新的密封圈。
※确认密封圈完全放入泵头盖的密封圈圈槽内，请注意泵头盖和泵头盘间不要相互咬合。
3） 请将固定泵头盖用的内六角螺栓(M6×95）用 5.0N・m 对角拧紧。
※在更换其它消耗部件时，在不关闭盖（罩）子状态下，请参照各部位的更换工序项目
更换
更换
O
环
P-10
1） 用与更换密封圈同一要领，卸下泵头盖和泵头盘。
2） O 环 P-10 要安装到位于连接泵头罩之间的连接管上。
3） 更换中，请注意插入连接管时不要造成 O 环划伤。（ 1 根管内有 2 处）
※更换前，请清扫连接管的 O 环沟槽、泵头的连接管安装孔。盖（罩）子的安装，请按照密封圈的
更换顺序进行。要更换其它消耗部件时，请不要关闭盖（罩）子，参照各部位的更换步骤操作。
泵头盖
密封圈
内六角螺栓
(M6×95
）
泵头盖内侧
O 环 P-10
连接管
4-45
操作手册
更换
吸气阀、排气阀的更换
1） 拆下阀挡板。
2） 拆下吸排气阀，更换新的吸排气阀。
※ 盖（罩）子的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖
（罩）子，参照各部位的更换步骤操作。
更换
更换气缸密封圈
1） 拆下气缸板。
2） 取下气缸密封圈，更换新的气缸密封圈。
※盖（罩）子的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖
（罩）子，参照各部位的更换步骤操作。
阀挡板
气缸密封圈
气缸板
吸排气阀
4-46
操作手册
更换
更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)。
※请按照密封圈更换步骤实施盖（罩）子的安装。要更换其它消耗部件时，请不要关闭盖（罩）子，
参照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓(M8×20)
碗型密封圈
4-47
