6-26
Samsung Component Placer SM411/411N Introduction

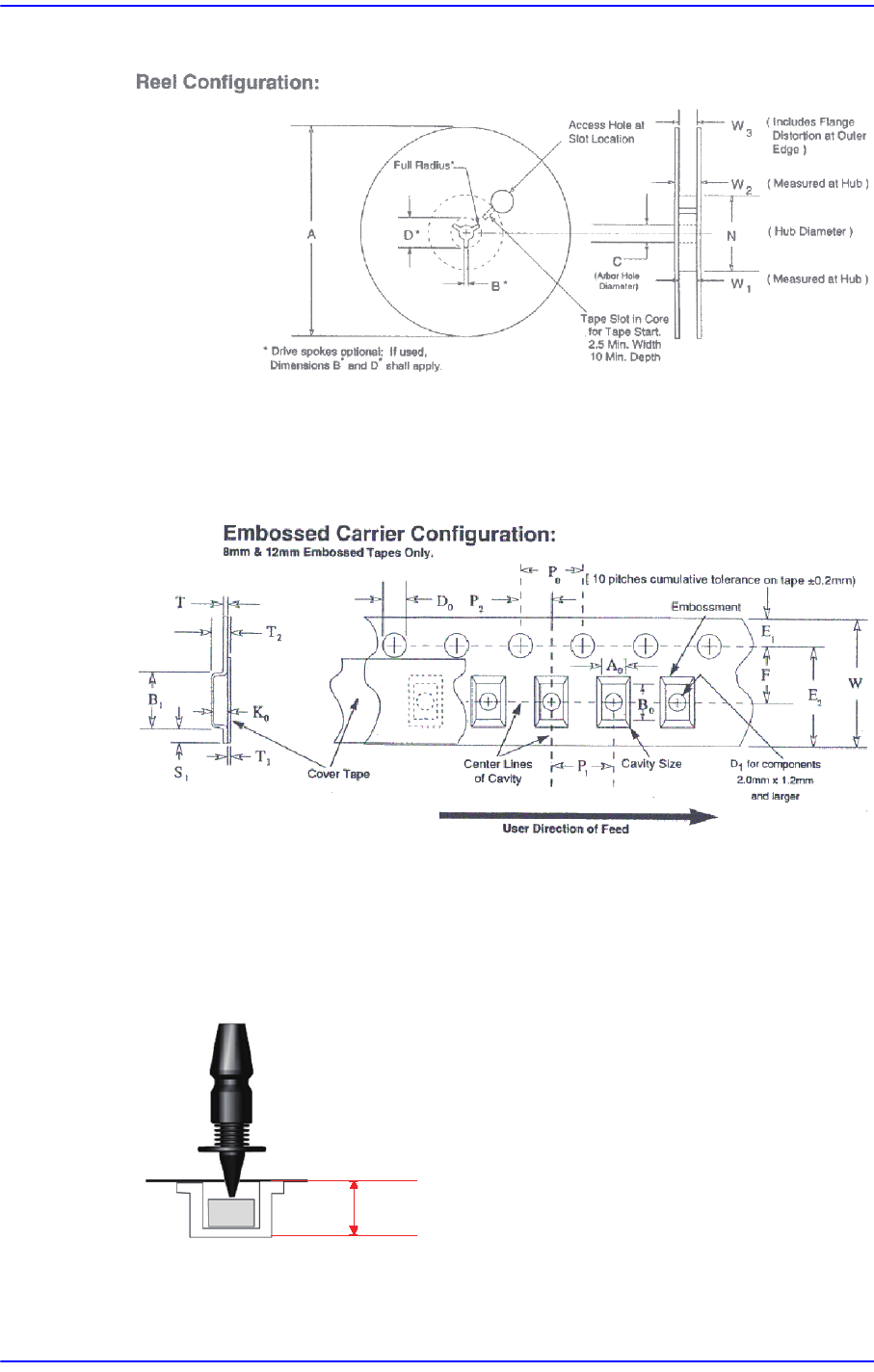

그림
6.19 Reel
치수
적용 부품
사각CHIP, MELF, TR, SOP, PLCC, 이형부품
그림
6.20 Embossed Carrier Tape (12mm)
피치별 부품대응범위
Emboss 깊이 A(6-14) 따라서 사용 가능한 피치는 다릅니다. 자세한 사양은
당사 영업부서나 CS 회사(STS) 또는 현지대리점(Local Agent) 의하십시오.
그림
6.21 Emboss
깊이

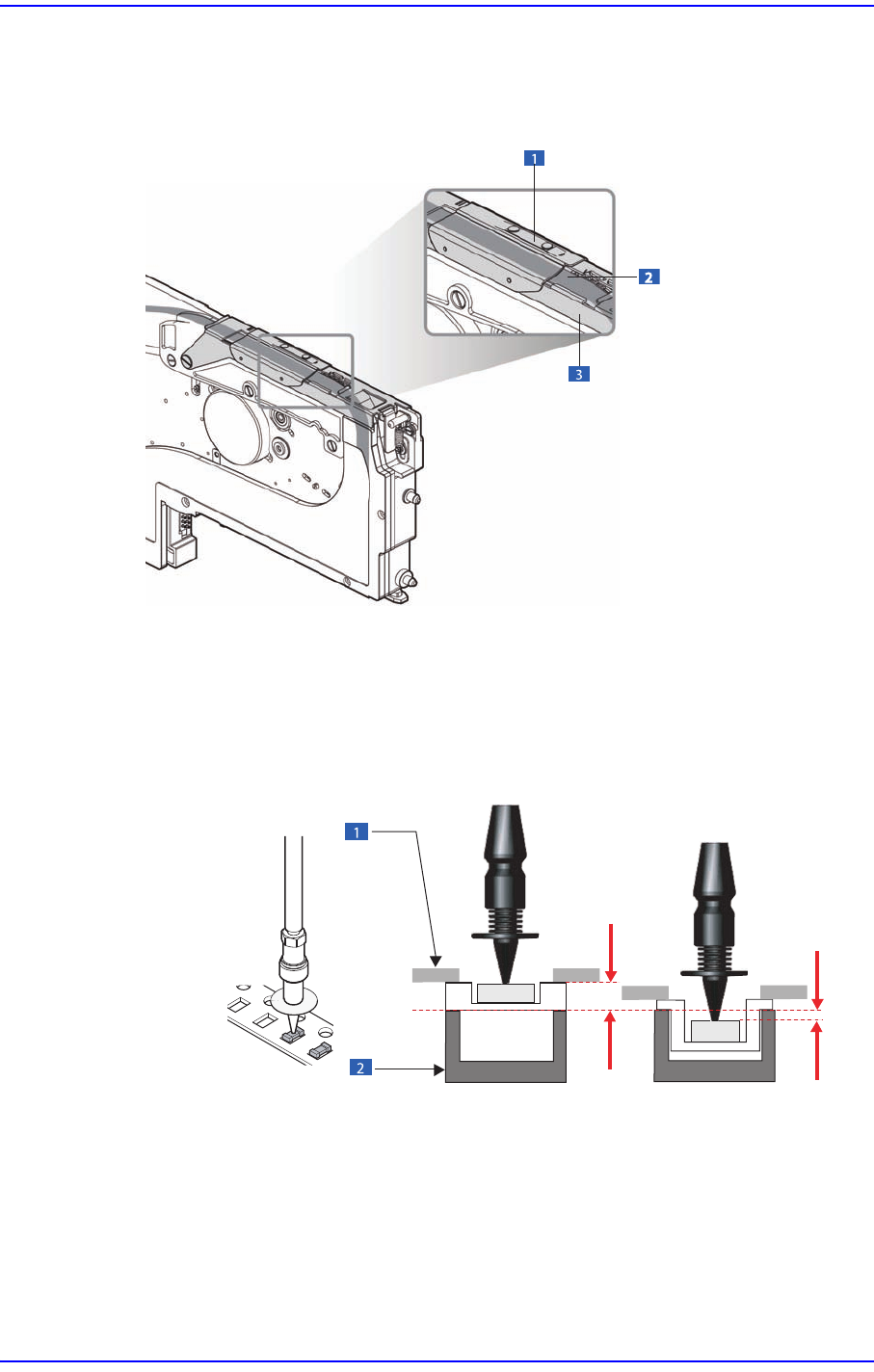

테이프 피더의 Z 높이 기준면
테이프 피더의 Z 높이 기준면은 흡착 위치에서 테이프의 아랫면(인프레임
A
6-27
Module Function
상면)입니.
그러므로, 흡착 위치에서 Z 높이 부품의 크기와 전송 테이프의 두께에 따라
달라집니다.
1:
테이프가이드
2:
테이프
3:
프레임
1:
테이프
가이드
2:
프레임
테이프 피더의 종류에 따라 흡착점의 Z값이 다양하게 적용됩니다 . 또한, 부품
공급 테이프의 종류에 따라서도 값이 다른데, Embossed Tape 경우 Paper
Tape 경우보다 높이를 낮게 설정해야 합니다.
G
Z=0
Paper Tape Embossed Tape
Z>0
Z<0
6-28
Samsung Component Placer SM411/411N Introduction
Embossed Tape 경우, 부품 테이프 규격을 참조하여 적절하게 흡착점 Z
설정하십시오.
