7-20 Samsung Compon ent Placer SM411/411N Introdu ction 7.1.7. 장비간의 통신 Interface 설정 전공정 장비 (Previous Machine) 와 후공정 장비 (Next Machine) 간의 통신 Interface 를 다음의 사항을 참조하여 실시하십시오 .  ST AR T 입력신호 (Cable No.: ① (+), ② (-)) 입력신호는…

7-19

장비의

설치시운전

절차

7.1.6. Motor I/O 체크

7.1.6.1. 작업 순서

1. Main Circuit Breaker를 올리기 전에 다시 한번 컨베이어나 장비의 내부에 장애

요소가 없는지 확인하고 Main Circuit Breaker를 ON시키십시오 .

2. 주변이 정리되면 장비의 Main Switch를 ON시켜, 장비에 전원을 인가시키십시

오. 이 때 , 전 후면 비상스위치가 해제되어있는지 확인하고, 전 후면 도어가 닫

혀있는지 확인하십시오 .

주 의 Main Switch를 올리기 전에 전원 및 장비 내부 확인을 하지 않으

면 장비에 손상을 주거나 상해를 입을 수 있습니다. 반드시 Main

Switch를 올리기 전 장비 내부와 주변을 확인하시기 바랍니다.

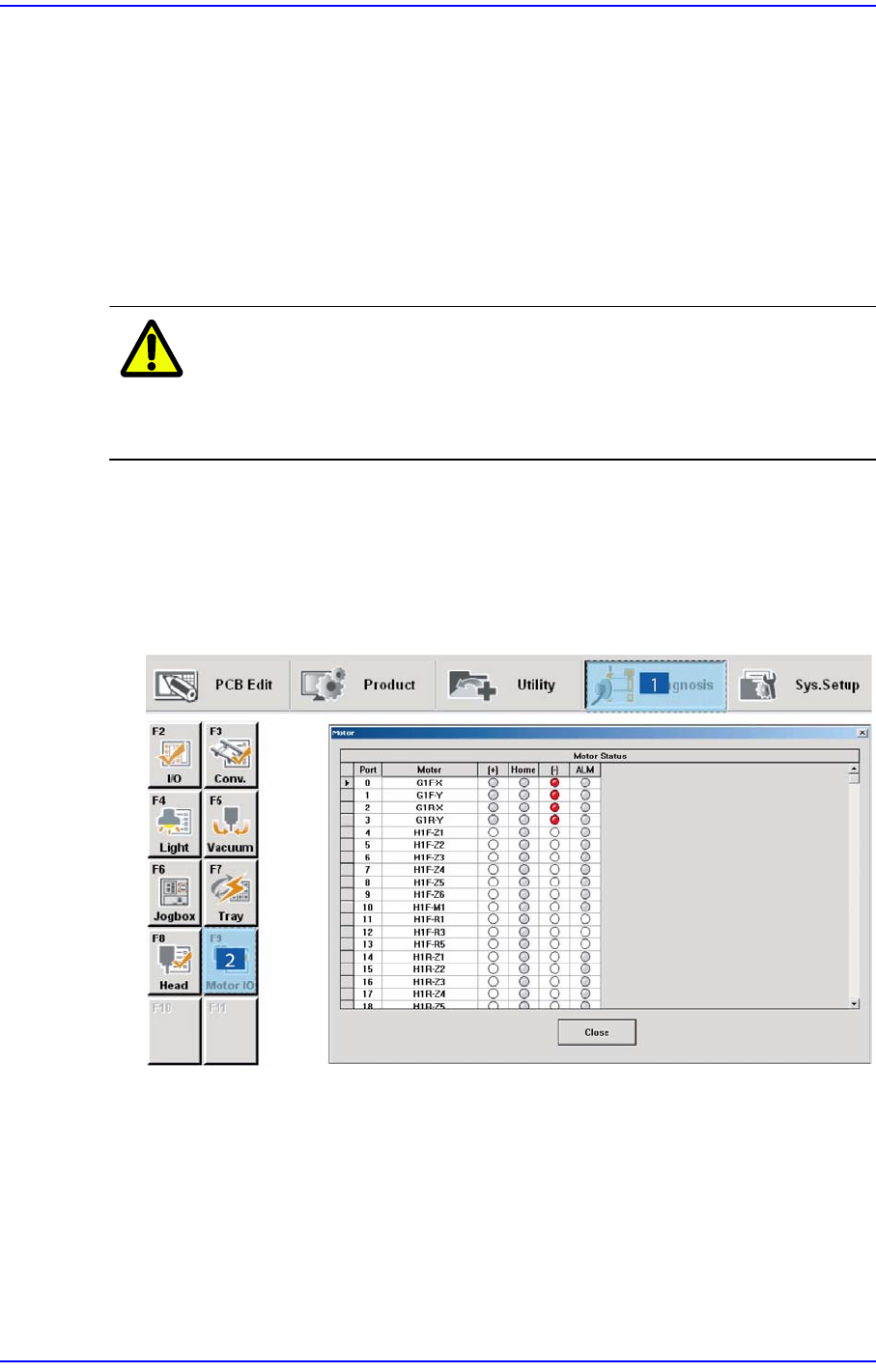

3. MMI Program의 로딩이 완료되면, Front OP Panel에 있는 ‘READY’버 튼 을 누

르지 않은 상태에서, XY Motor 의 I/O를 체크해야 합니다. XY Motor에 대해서

+/- Limit Sensor 및 Home Sensor가 정상적으로 동작하는지 수동으로 센서를 센

싱시켜서 확인하십시오 . 이 때, XY축은 수동으로 쉽게 움직일 수 있어야 합니

다.

7-20

Samsung Component Placer SM411/411N Introduction

7.1.7. 장비간의 통신 Interface 설정

전공정 장비(Previous Machine)와 후공정 장비(Next Machine) 간의 통신 Interface를

다음의 사항을 참조하여 실시하십시오.

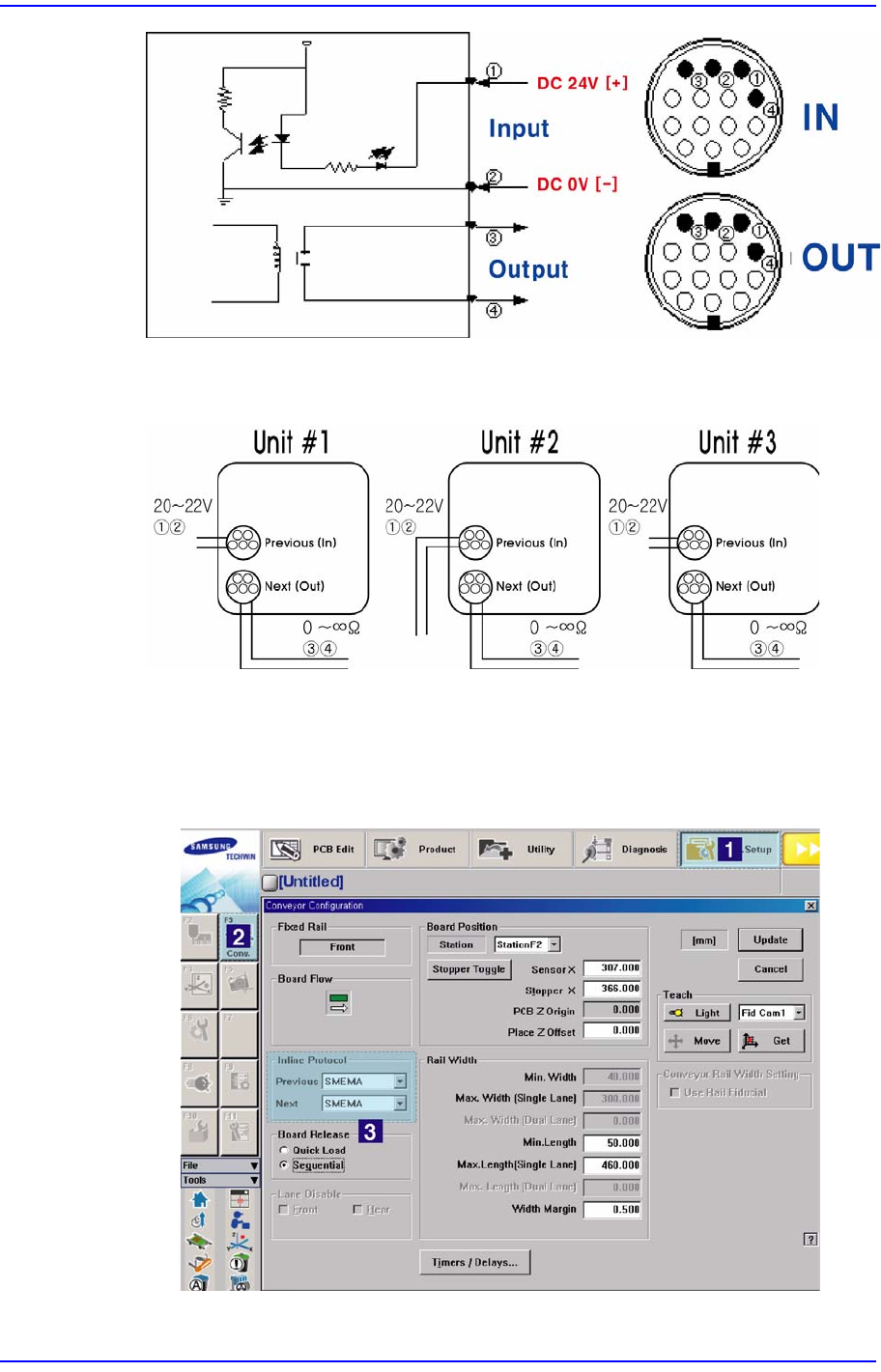

 START 입력신호 (Cable No.:①(+),② (-))

입력신호는 후 공정 장비에서 출력되고 대부분의 입력 신호단자에서는 전압이

약 20 ~ 22V 정도가 측정됩니다.

 READY 출력신호 (Cable No.:③ , ④ )

출력신호는 전 공정 장비로부터 출력됩니다. 일반적으로 대부분의 출력신호단

자에서는 출력이 나갈 때 저항이 0Ω, 출력이 안 될 때는 ∞Ω이 측정됩니다.

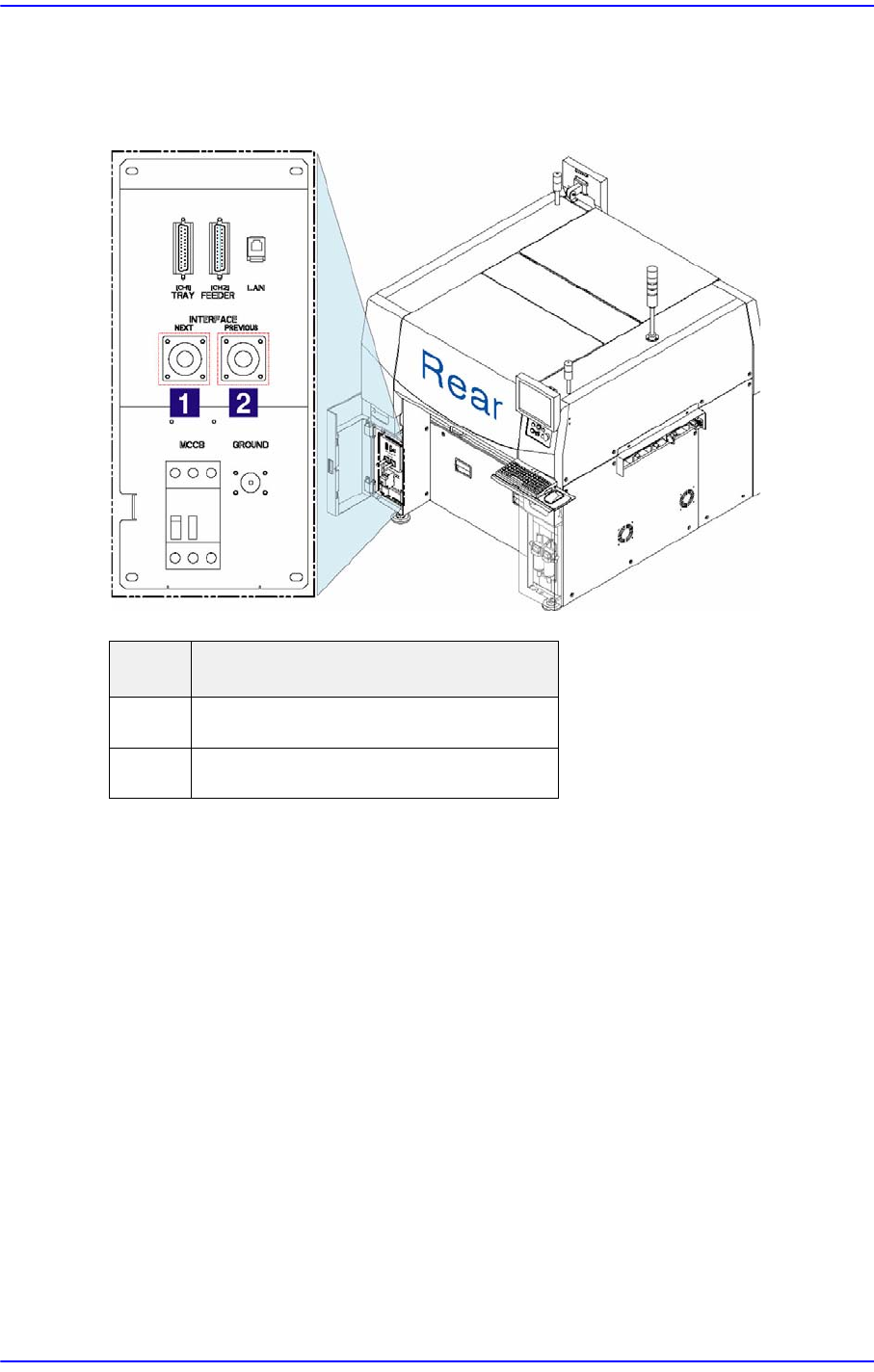

No. Description

다음 장비와 케이블 연결

이전 장비와 케이블 연결

7-21

장비의

설치시운전

절차

 인접장비의 I/F Connector가 서로 다른 경우에 Cable을 Cutting하여 다음의 그림

을 참조하여 연결하여 주십시오.

 SIMENS, SANYO, TDK(RX-11) 등 SMEMA규격 및 2접점 INTERFACE 방식

이 아닌 장비에 대하여는 별도의 검토가 필요합니다.

 장비

의 Interface Type을 결정해야 합니다. (사용자의 환경에 맞게 2접점방식

또는 SMEMA방식을 선택하십시오)

 SYS.SETUP 메뉴를 선택하고 Conveyor 하위메뉴를 선택하십시오.
