7-22 Samsung Compon ent Placer SM411/411N Introdu ction <Inline Protocol> 영역의 In(Before) 과 Out(After) 콤보박스 에서 Sta nd Alone, SSA T ype(2 접점 ) 그리고 SMEMA 중 하나를 선택하십시오 . S tand Alone : 장비간 연결이 되지않고 , 수동으로 작업시 설정 …
7-21
장비의
설치시운전
절차
인접장비의 I/F Connector가 서로 다른 경우에 Cable을 Cutting하여 다음의 그림
을 참조하여 연결하여 주십시오.
SIMENS, SANYO, TDK(RX-11) 등 SMEMA규격 및 2접점 INTERFACE 방식
이 아닌 장비에 대하여는 별도의 검토가 필요합니다.
장비
의 Interface Type을 결정해야 합니다. (사용자의 환경에 맞게 2접점방식
또는 SMEMA방식을 선택하십시오)
SYS.SETUP 메뉴를 선택하고 Conveyor 하위메뉴를 선택하십시오.
7-22
Samsung Component Placer SM411/411N Introduction
<Inline Protocol> 영역의 In(Before)과 Out(After) 콤보박스에서 Stand
Alone, SSA Type(2접점) 그리고 SMEMA 중 하나를 선택하십시오.
S
tand Alone : 장비간 연결이 되지않고, 수동으로 작업시 설정
Busy input
only : 다음 장비에서 접점만 연결하면, PCB가 흘러가는 형
태
SMEM
A: 이전 장비에서 준비신호를 주고(24V) 다음 장비에서 접점
을 연결하는 형태
연결된 장비
간 인테페이스가 정상적으로 동작되는지 MMI의 Bypass기
능을 이용하여 확인하십시오. 이 때, 최소 PCB 3장 이상을 이용하여 테
스트를 수행하십시오.

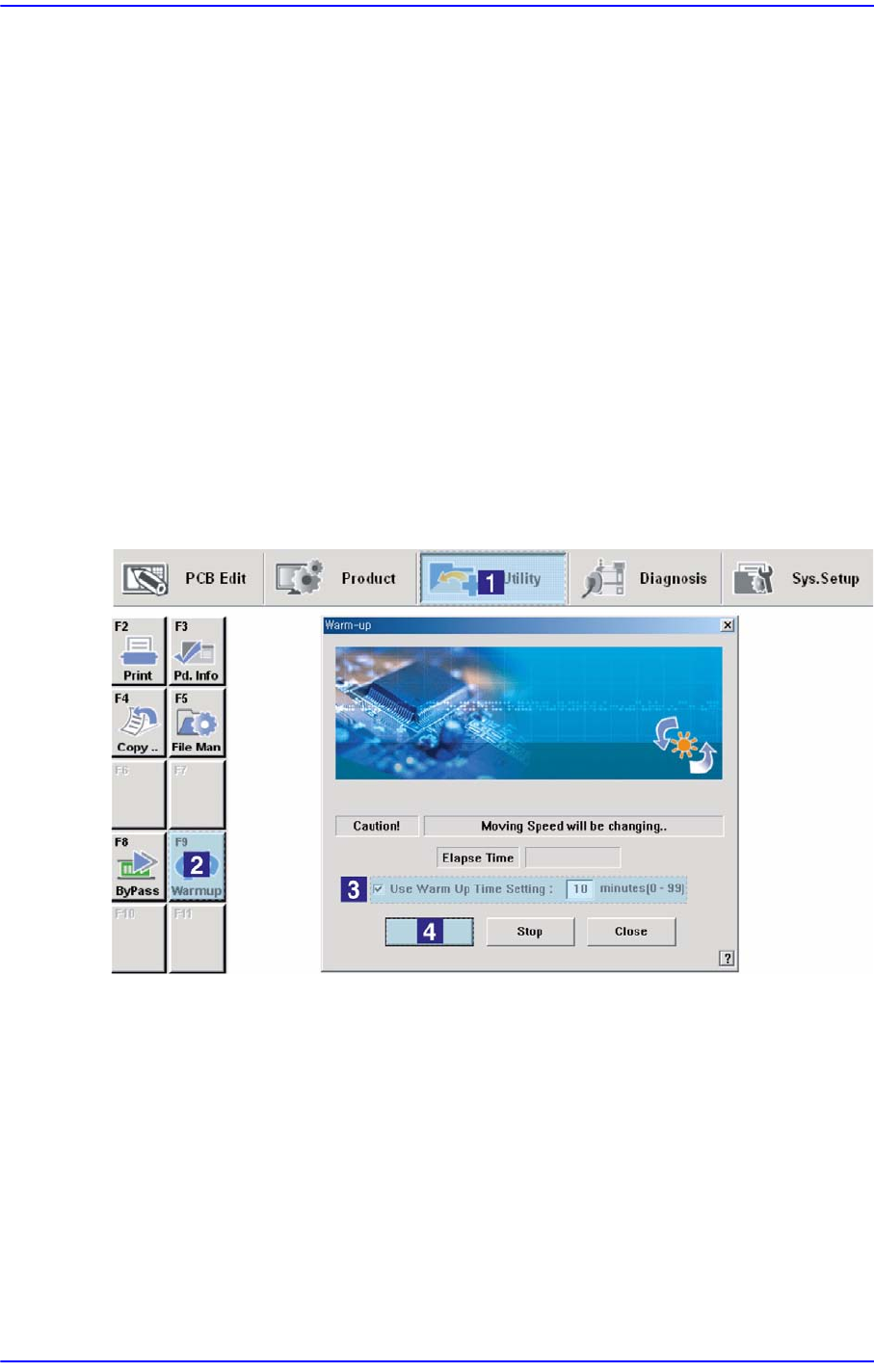

7.1.8. Warming Up
장비의 설치를 정상적으로 완료한 후, 장비의 Warming Up 을 30분간 수행해야 합니
다.
동작 중 소음 발생 여부 및 동작 상태를 확인하십시오.
7-23
장비의
설치시운전
절차
7.2. Calibration 및 최종점검
1. 장비의 Calibration을 수행해야 합니다. 자세한 방법은 Administrator’s Guide의
“제
12
장
. Machine Calibration
”
과
“제
13
장
. System Setup
”
을 참조하시어 다
음의 Calibration을 순서대로 실시하시기 바랍니다.
Skew Compensation
ANC Fiducial Mark Calibration
Feeder Origin

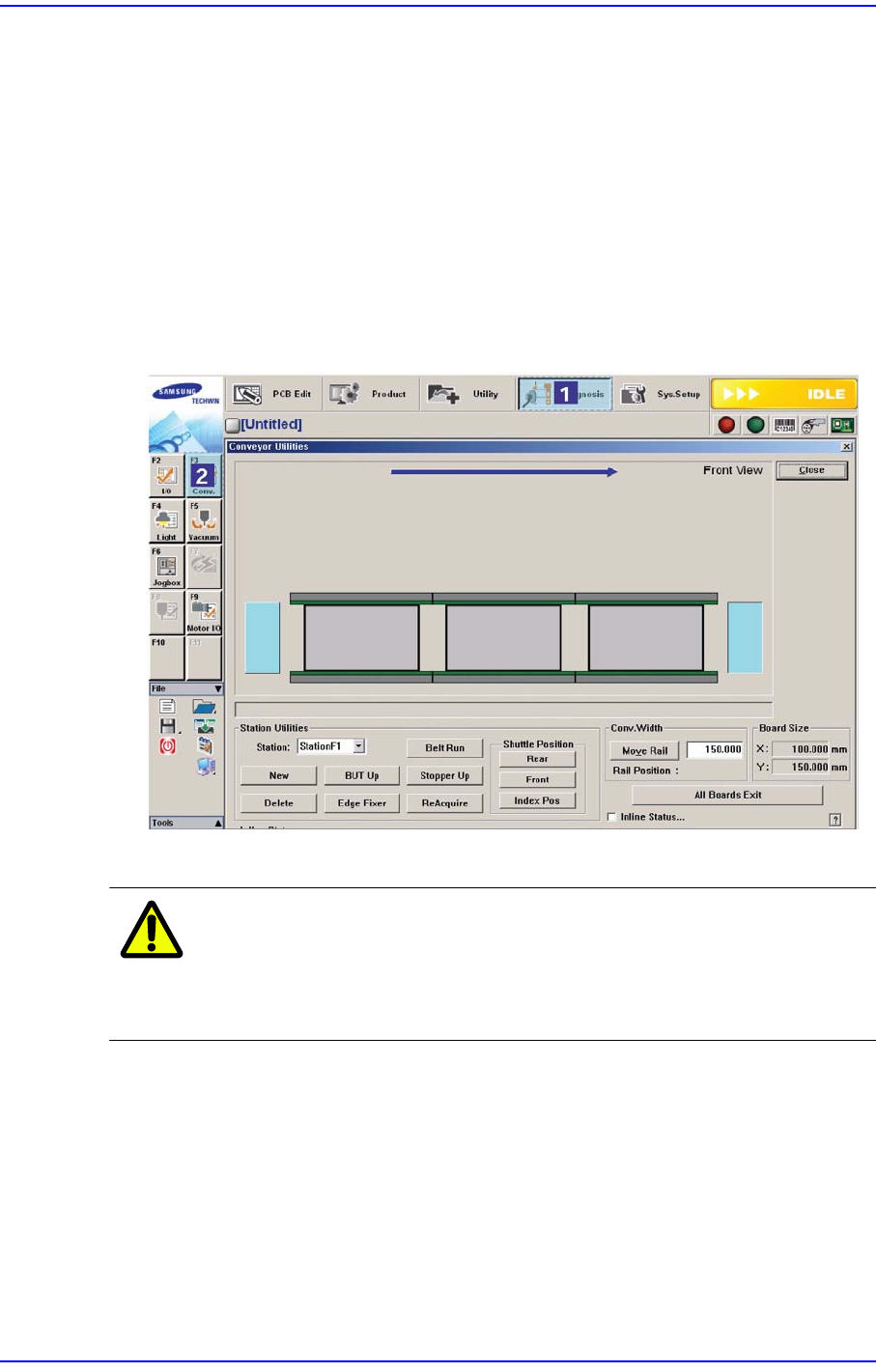

2. ‘Conveyor Utilities’ 대화상자에서 Test PCB를 투입하여 각 Station의 기판 검출
센서 및 다른 입력이 정상적으로 작동하는지 확인하십시오.
3. 정상인 경우 생산 절차에 따라서 장비를 가동하십시오.
주 의 장비의 위치를 옮기려면, 먼저 장비의PC를 종료하고 주 전원스
위치를 Off 하고 설치과정의 역순으로 장비를 포장합니다. 장비
의 이동이 완료된 후, 다시 설치과정을 반복하십시오.
7.3. 부품공급장치 준비
Tape Feeder, Multi Tray Feeder 등 공정 중에 부품을 공급하는 장치들을 생산 기판
에 맞게 준비합니다.
각 부품공급 장치의 설치는 해당 부품 공급장치의 매뉴얼을 참조하십시오.
