머리말 xiii 용어 설명 비젼 시스템 (V ision System) 티칭시 위치확인 및 Fiducial Mark 인식 , 부품의 형상인식을 비젼 시스템을 통하 여 수행합니다 . Fiducial Camera Fiducial Camera 와 Fiducial Camera Illumination 을 통틀어 T eaching Camera Module 이라 합니다 . 주로 티칭 (T eachi…
Samsung Component Placer SM411/411N Introduction
xii
Page Layout
1:
장
제목
/
매뉴얼
이름
2:
장
제목
3:
그림
(
장번호
)-(
그림순서
).(
그림제목
) 4
장의
첫
번째
그림이며
,
그림의
제목이
운전패널
임을
나
타냅니다
.
4:
장
번호
-
페이지
(4
장의
첫
페이지를
의미합니다
)
머리말
xiii
용어 설명

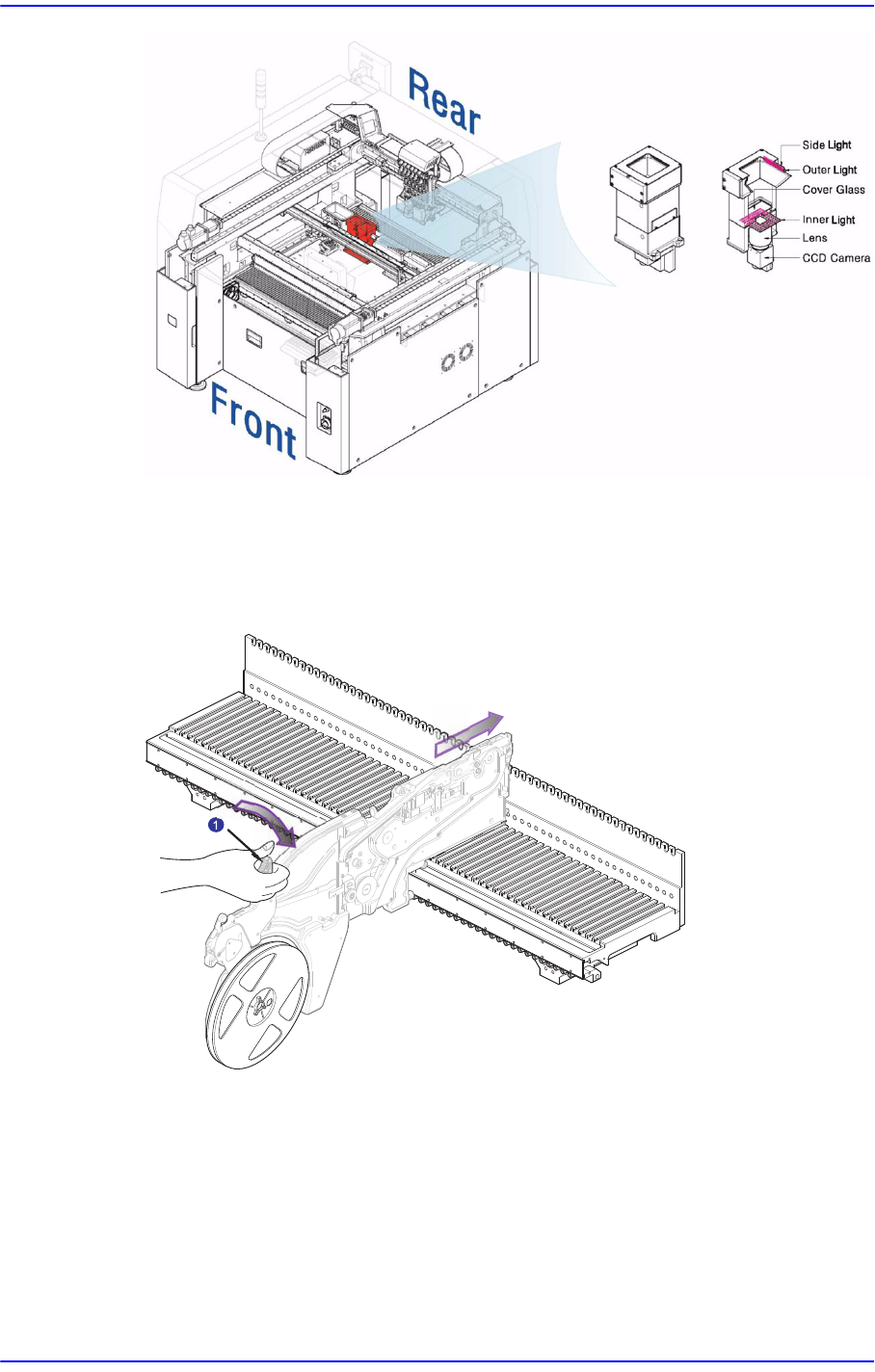

비젼 시스템(Vision System)
티칭시 위치확인 및 Fiducial Mark 인식, 부품의 형상인식을 비젼 시스템을 통하
여 수행합니다.
Fiducial Camera
Fiducial Camera와 Fiducial Camera
Illumination을 통틀어 Teaching Camera
Module이라 합니다. 주로 티칭(Teaching)시 위치확인 및 Fiducial Mark 인식
등에 사용됩니다.
Fly
ing Vision
Flying Camera와 Flying Camera
Illumination을 통틀어 Flying Vision이라 합니
다.
1: Fiducial Camera
2: Fiducial Camera Illumination
3: Flying Camera
4: Flyingl Camera Illumination
Fix Camera
Fix Camera 와 Fix Camera Illumination을 통틀어 Fix Camera Assembly라 합니다.
주로 대형부품 또는 이형부품 인식 및 분할인식에 사용됩니다.
3
4
Samsung Component Placer SM411/411N Introduction
xiv
Tape Feeder
릴 형태의 부품케이스에 Roll방식으로 감겨진 부품을 공급하는 기계장치로 피
더베이스에 장착(Installation)됩니다 . 다음 그림과 같이 반드시 피더베이스에
SM피더를 장착 후, 잠금 손잡이를 잠궈야 합니다.
1:
잠금
손잡이
Head Assembly
헤드 어셈블리에 속해 있는 기구물들 또는 공압장치들을 지지하는 Head Body와
Spindle과 구동모터 그리고 부품 및 Fiducial Mark의 형상을 인식하는 Flying
Vision Module과 Fiducial Camera 등으로 구성됩니다.
