3-1 장비의 명칭 및 구성 제 3 장 . 장비의 명칭 및 구 성 3.1. 장비의 외관 및 명칭 그림 3.1 장비의 외관 No. Name No. Name 1 시그널 라이트 7 전면 조작패널 2 안전커버 (Door) 8 티칭박스 3 피더베이스 9 키보드 4 압력 게이지 10 마우스 5 압력조절기 (Regulator) 11 Safeguard Overrides 키 스위치 6 전면 LCD 모니터 1…
2-16
Samsung Component Placer SM411/411N Introduction
2.9. 각 헤드별 접근 가능 Slot 영역
다음은 SM411F의 각 헤드와 Fiducial Camera가 접근 가능한 전, 후면의 FeederBase
Slot을 나타낸 표입니다.
접근 가능 Slot 영역(회색 셀 영역)
부품을 공급하는 Feeder가 설치된 Slot에 접근 가능한 헤드를 이용해 부품을 흡
착하도록 설정해 주어야 합니다.
접근 불가능 Slot 영역(흰색 셀 영역)
이 영역에 해당되는 Slot에 설치된 Feeder에 접근 불가능한 헤드를 이용해서 부
품을 흡착하
도록 설정하면 에러가 발생됩니다.
표
2.8
헤드
접근가능
영역
전면 Gantry (전면 기준)
Feeder Base Slot 1 2 3 456789101112131415~5051525354555657585960
Fiducial Camera
Head 1
Head 2
Head 3
Head 4
Head 5
Head 6
후면 Gantry (후면 기준)
Feeder Base Slot 1 2 3 456789101112131415~5051525354555657585960
Fiducial Camera
Head 7
Head 8
Head 9
Head 10
Head 11
Head 12
3-1
장비의
명칭
및
구성
제3장. 장비의 명칭 및 구 성
3.1. 장비의 외관 및 명칭
그림
3.1
장비의
외관

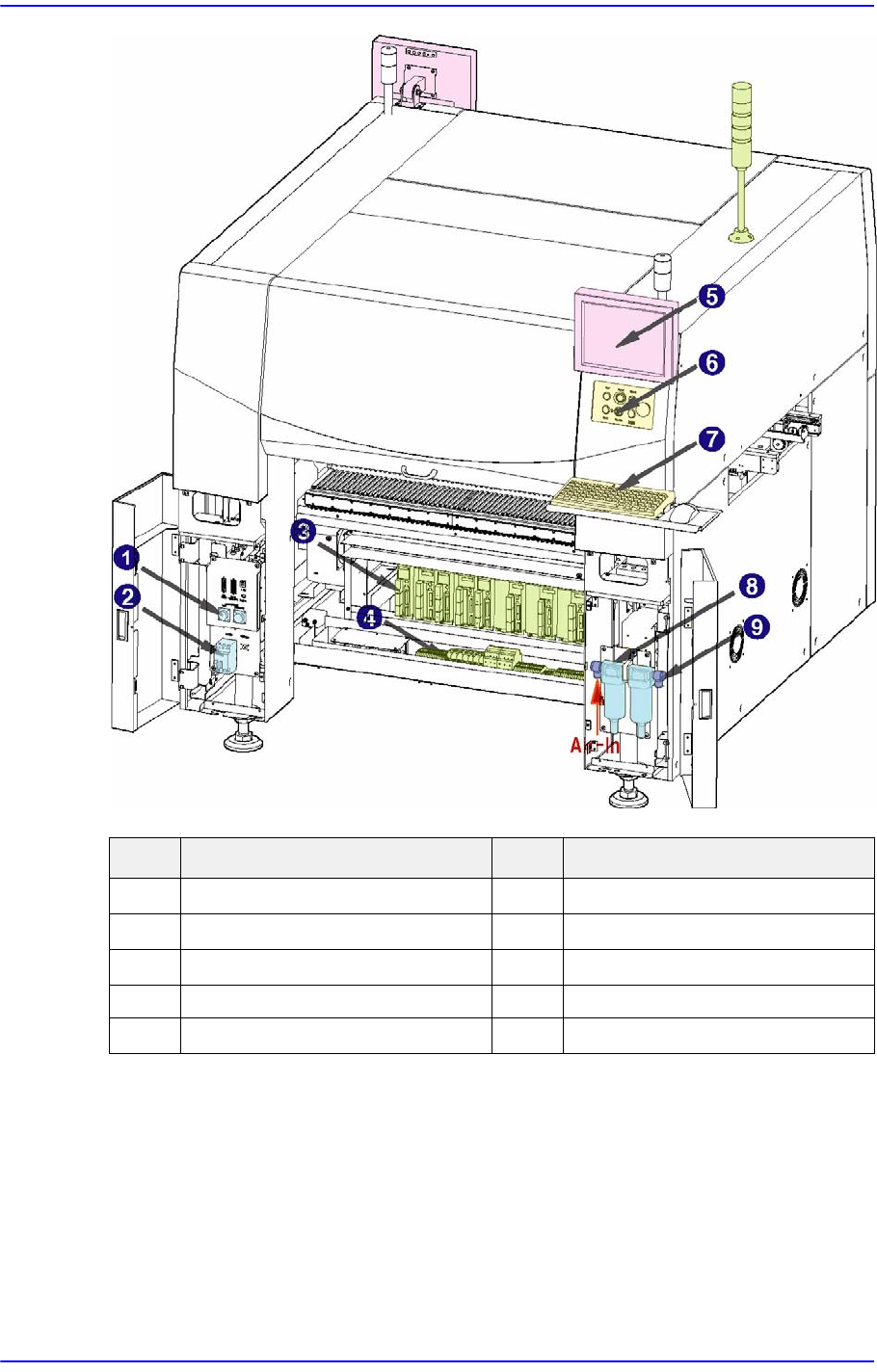

No. Name No. Name
1
시그널 라이트
7
전면 조작패널
2
안전커버 (Door)
8
티칭박스
3
피더베이스
9
키보드
4
압력 게이지
10
마우스
5
압력조절기 (Regulator)
11
Safeguard Overrides 키 스위치
6
전면 LCD 모니터
12
Main 스위치
3-2
Samsung Component Placer SM411/411N Introduction
No. Name No. Name
1
SMEMA 케이블 연결부
6
후면 조작패널
2
MCCB (주 전원 차단기)
7
키보드
3 Motor Driver AMP 8
공기흡입구 (Air Inlet)
4
회로보호차단기
9 Air Filter & Mist Filter
5
후면 LCD모니터
