4-6 Samsung Compon ent Placer SM411/411N Introdu ction Speed Level Up/Down Jog 모드에서의 동작 속도를 선택합니다 . Mode 에서 ‘ Jog ’ 를 선택한 경우에 , ‘ Up ’ 버튼 을 누르면 빠르게 , ‘ Down ’ 버튼을 누르면 느리게 동작합니다 . 5 단 계의 동작 속도를 선택할 수 있습니다 . FREE 긴급한 경…
4-5
운전
조작부
4.3. 티칭 박스의 버튼 조작
헤드의 조작이나 원점복귀 및 부품의 흡착과 장착위치를 Teaching하는데 사용됩니
다. 티칭 박스는 Teaching할 대상을 선택하는 스위치와 X-Y조절 버튼, Z축 상하운
동 버튼, 회전운동 버튼 등을 가지고 있습니다. 이 스위치와 버튼들은 티칭 박스상
에 개별적으로 배열되어 있으며 현재 사용중인 버튼을 표시하여 주는 LED가 있습
니다.
티칭 박스는 시그널 라이트의 황색 (청색) 램프 점등 시에 사용
할 수 있습니다. 티칭
박스의 버튼에 대한 설명은 다음과 같습니다.

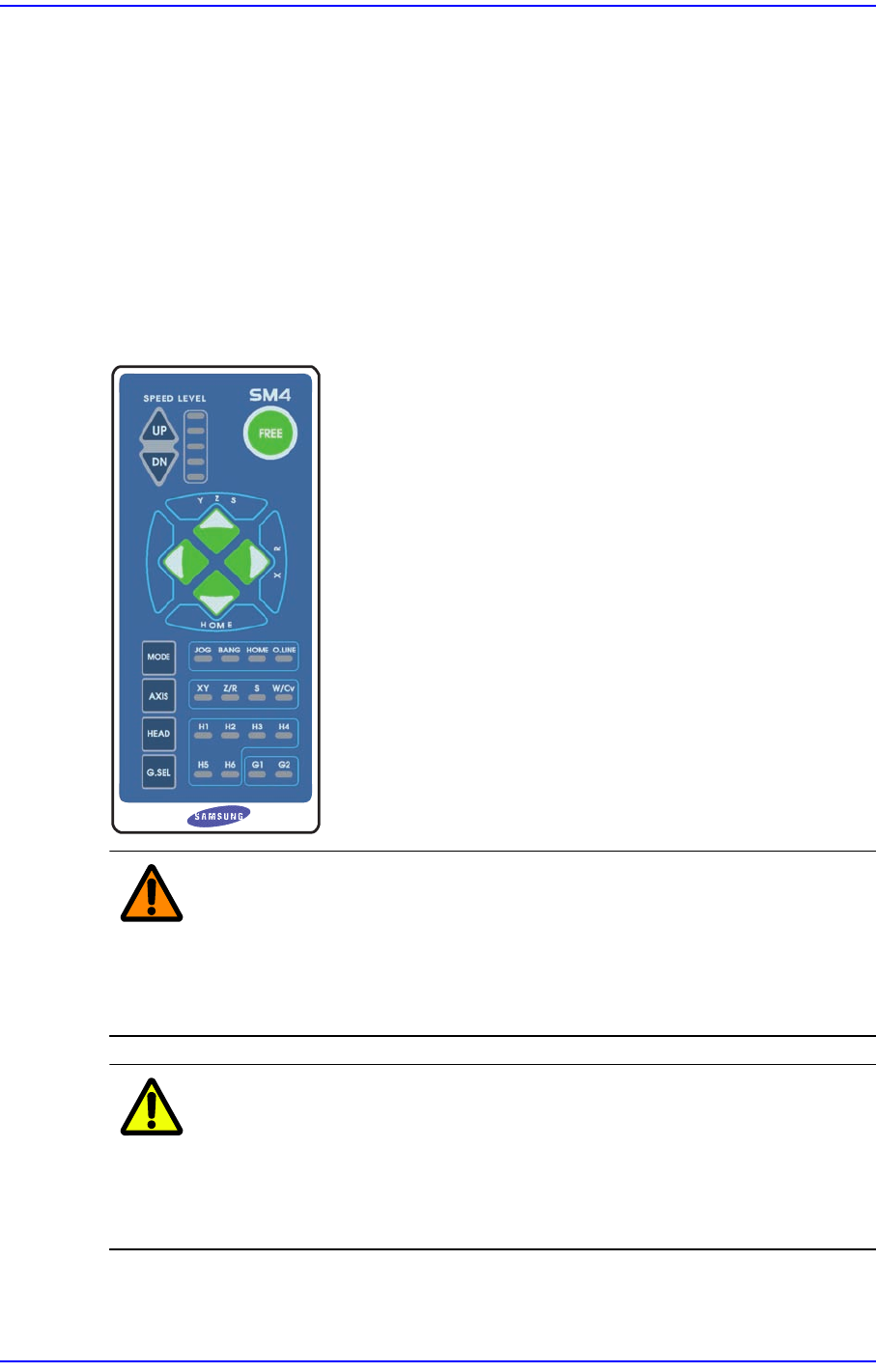

그림
4.3
티칭
박스
경 고 티칭 시 조작 오류에 의해 작업자 또는 장비 주변의 작업자가 상
해를 입을 수 있습니다. 티칭하려는 디바이스를 다시 한 번 더 확
인하고 장비 주변에 다른 작업자가 없는지 반드시 확인하고 티
칭하십시오.
주 의 Teaching Box후면의 자석 부착 부분을 플로피디스크에 가까이
가져가면 플로피 디스크내의 데이터가 지워질 수도 있습니다.
Teaching Box후면의 자석 부착 부분을 플로피디스크에 가까이
가져가지 마십시오.
FREE
SM321
1
2
3
4-6
Samsung Component Placer SM411/411N Introduction
Speed Level Up/Down
Jog 모드에서의 동작 속도를 선택합니다. Mode에서 ‘Jog’를 선택한 경우에,
‘Up’버튼을 누르면 빠르게, ‘Down’버튼을 누르면 느리게 동작합니다. 5단
계의 동작 속도를 선택할 수 있습니다.
FREE
긴급한 경우 등에 이 버튼을 누르면 본 장비의 운전을 즉시 정지합니다. 컴퓨터
로의 전원을 제외하고, 모든 전원의 공급이 정지됩니다. 본체의 운전 패널의
<EMG>와 기능
이 동일합니다.
◄► ▲▼ 버튼
각 축의 이동방향 또는 회전방향을 지시합니다. Mode와 Axis의 선택에 따라 동
작이 다릅니다.
Mode=Jog 또는 Bang, Axis=XY를 선택한 경우
▲: +
Y방향으로 헤드 부를 이동시킵니다.
►: +X방향으로 헤드 부를 이동시킵니다.
▼: -Y방향으로 헤드 부를 이동시킵니다.
◄: -X방향으로 헤드 부를 이동시킵니다.
Mode=Jog 또는 Bang, Axis=Z/R을 선택한 경우
▲: +Z방향으로 노즐을 올립니다 .
►: 시계 방향으로 노즐을 회전시킵니다.
▼: -Z방향으로 노즐을 내립니다.
◄: 시계 반대 방향으로 노즐을 회전시킵니다 .
Mode=Jog 또는 Bang,
Axis=S을 선택한 경우
▲: 시계 방향으
로 미러를 올립니다.
►: 무시됩니다.
▼: 시계 반대 방향으로 미러를 내립니다.
◄: 무시됩니다.
Mode=Jog 또는 Bang, Axis=W/Cv을 선택
한 경우
▲: +
Y방향으로 컨베이어 후면 프레임을 이동시켜 컨베이어 폭을 증가시킵
니다.
►: +X방향으로 장착단 컨베이어를 구동시킵니다.
▼: -Y방향으로 컨베이어 후면 프레임을 이동시켜 컨베이어 폭을 감소시킵
니다.
◄: -X방향으로 장착단 컨베이어를 구동시킵니다 .
4-7
운전
조작부
Mode=Home을 선택한 경우
▲: 무시됩
니다.
►: 무시됩니다.
▼: 원점으로 헤드를 이동시킵니다(원점 복귀).
◄: 무시됩니다.
Mode
Jog, Bang, Home 과 같은 모드를 선택합니다. 버튼을 누르면 Jog ⇒ Bang ⇒
Home ⇒ 소등 ⇒ Jog…의 순서대로 LED가 바뀌어 켜지고, 모드가 변합니다. 각
모드의 내용은 다음과 같습니다.
Jo
g: 각 축을 이동시키는 모드입니다.
Bang: 각 축을 미세
한 거리만큼 이동시키는 모드입니다.
Ho
me: 각 축의 원점을 찾는 모드입니다.
Axis
동작 대상을 선택합니다. 버튼을 누를 때마다 XY ⇒ Z/R ⇒ S ⇒ W/Cv ⇒ 소등
⇒ XY…의 순서대로 LED가 바뀌어 켜지고, 동작 대상이 바뀝니다 . 각각의 내용
은 다음과 같습니다.
XY
: 움직이는 대상을 헤드의 XY방향으로 지정합니다.
Z/R: 움직
이는 대상을 노즐의 Z방향 및 회전방향으로 지정합니다.
S: 움직
이는 대상을 미러의 회전방향으로 지정합니다.
W/Cv: 움직
이는 대상을 컨베이어의 X방향 및 Y방향으로 지정합니다 .
소등: 모드 선택에
서 Home이 선택된 경우에 컨베이어 및 BUT를 제외한 X,
Y, Z, R, 전체에 대한 원점복귀를 합니다.
Hea
d
Mode에서 Home 이외의 모드를 선택하고 Axis에서 Z/R 을 선택한 경우, 동작 대
상이 되는 헤드의 번호를 지정하거나, Axis에서 W/C/B를 선택한 경우, 동작 대
상이 되는 컨베이어 또는 BUT를 지정합니다.
G. S E L
티칭박스를 조작 함에 있어 컨베이어 조작을 제외하고 가장 먼저 동작 대상이
되는 Gantry를 선택해야 합니다. 동작 대상이 되는 Gantry를 선택합니다.
