Module Function

그림

6.7

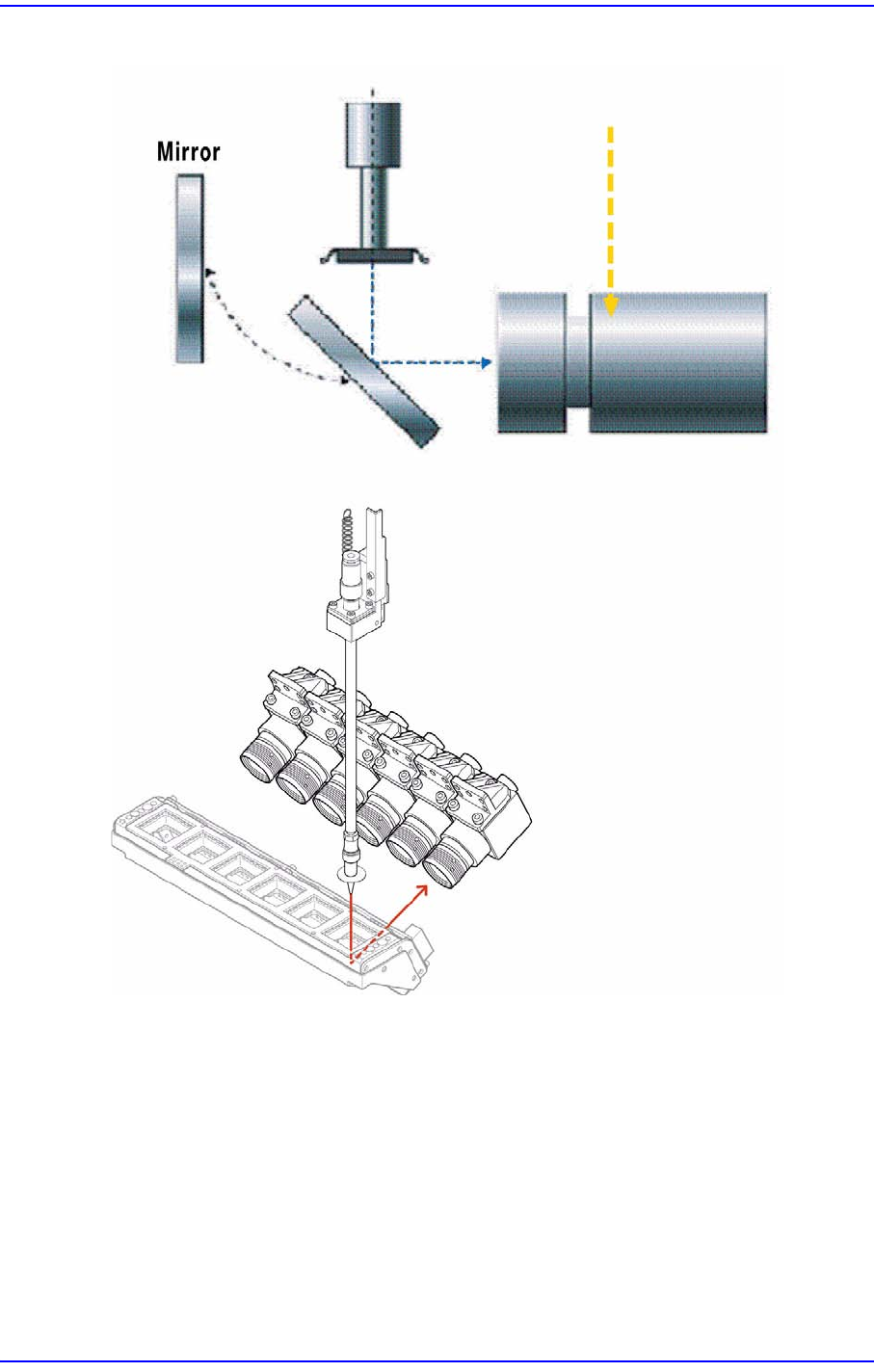

광로제어

6.6.3. 조명

Flying Vision System은 각 헤드 별로 Side, Outer 조명 등 2 가지 조명 방식을 사용할

수 있습니다. Side 조명과 Outer조명은 헤드에 조립되어 있습니다.

6-10

Samsung Component Placer SM411/411N Introduction

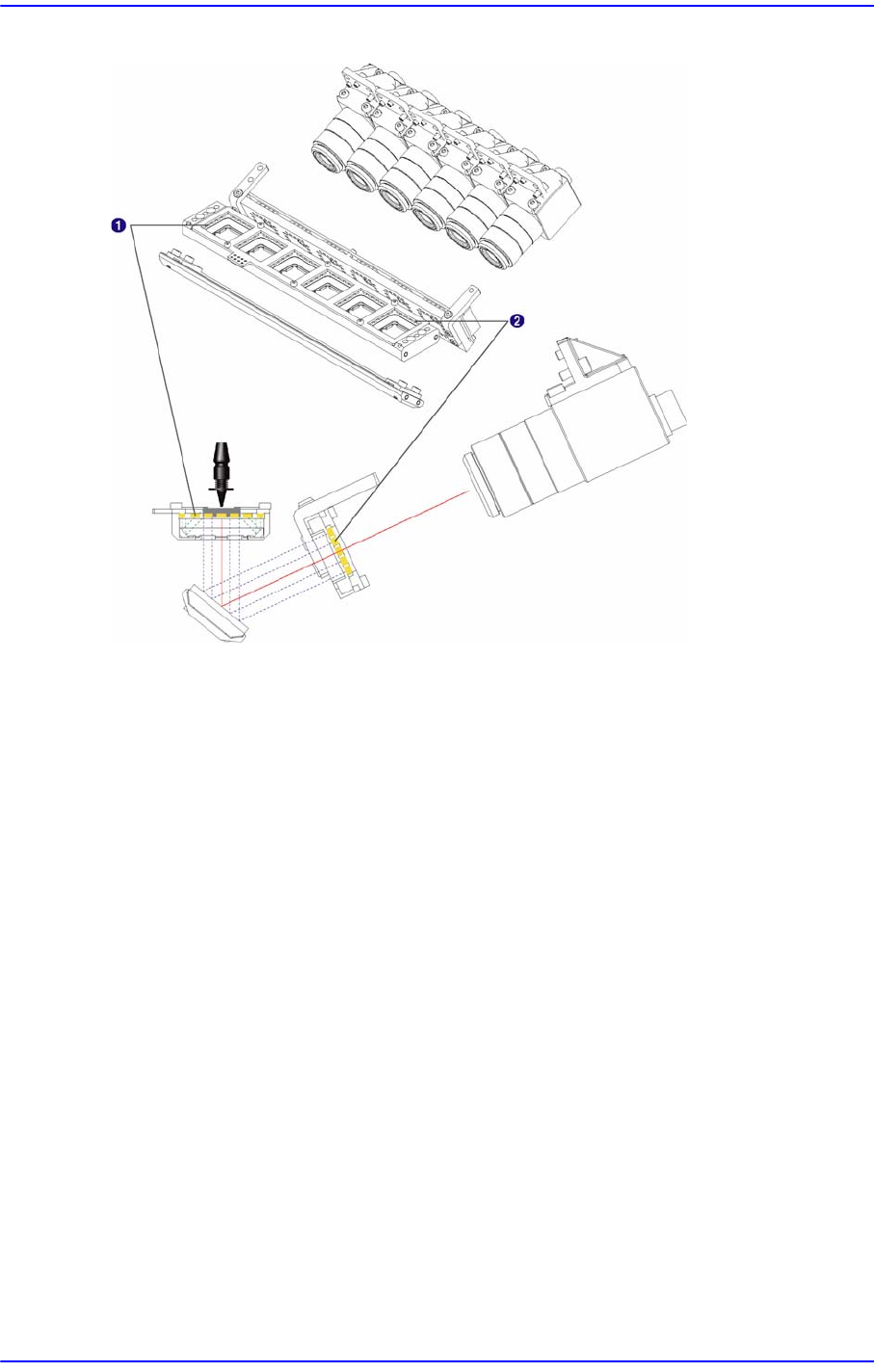

그림

6.8

조명

1: Side

조명

2: Outer

조명

6.6.3.1. Side조명

Side조명은 부품의 옆면에서 비추어지는 조명입니다. 이 조명은 Z축 방향으로 움직

이는 기구물에 설치되어 사용되지 않을 때에는 위쪽으로 이동되어있다가, 부품의

인식시에 기구물이 내려와서 부품을 비추게 됩니다. 이 조명은 BGA부품의 인식시

Ball을 비추는데 사용되며, Chip 또는 IC 부품의 외곽부분을 강조할 때에도 사용됩

니다. 0~15 단계로 조절이 가능합니다.

6.6.3.2. Outer조명

Outer조명은 부품의 전면에서 비스듬히 비추어지는 조명입니다. 이 조명은 부품을

전체적으로 비춰주는 조명입니다. 대부분의 부품에 사용되며 0~15 단계로 조절이

가능합니다.

6-11

Module Function

6.7. Fix Camera

Fix Camera는 장비의 후면에 고정시켜 Fly-Camera를 이용하여 인식할 수 없는 부품

을 인식하기 위해 사용되는 Upward Camera입니다. 일반 부품 및 특수 이형 부품 인

식에 사용되며, 3가지 방식의 다단계 디지털 조명 방식을 선택적으로 사용할 수 있

습니다.

그림

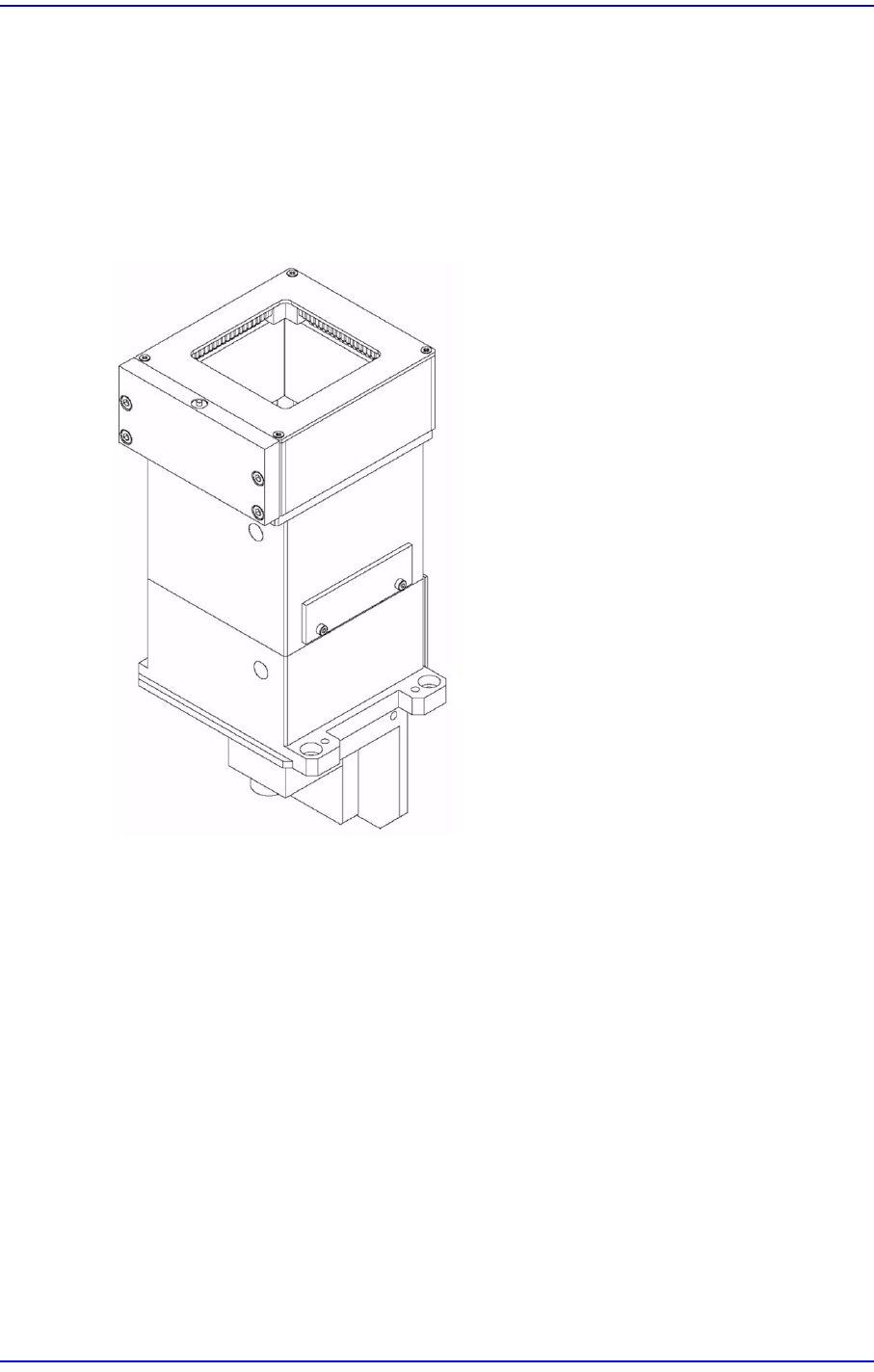

6.9 Fix Camera

6.7.1. 광로 제어

Fix Camera는 Side, Outer, Inner 조명 등 3가지 조명 방식을 사용할 수 있습니다 . 각

조명의 기능은 Flying Vision System과 동일합니다 .
