6-15

Module Function

경 고 ANC 홀에 손가락 삽입 시, 셔터를 동작하면 상해를 입을 수 있

습니다. ANC 홀에 손가락을 삽입하지 마십시오 .

6.9. 노즐(Nozzle)

6.9.1. Nozzle의 종류

Nozzle은 크게 일반 Nozzle, 특수 Nozzle로 구분됩니다.

 일반 Nozzle

보편적으로 사용되는 모든 부품에 사용됩니다 . 이러한 부품들로는 Chip, SOJ,

SOP, PLCC, QFP등이 있습니다.

 특수 Nozzle

 이형 부품용 Nozzle

Connector, Socket등 각종 형태의 이형부품에 대응하기 위한 것으로 특이한

형태의 부품도 제작 및 적용이 가능합니다.

주 의 표준 정품 노즐을 사용 하지 않을 경우 장비가 정상적으로 동작

하지 않을 수도 있습니다.

1. 노즐 체인지 실패일 경우

2. 동작 중 노즐이 빠질 경우

3. 부품 흡착 실패일 경우

반드시 표준 정품 노즐을 사용하십시오.

6-16

Samsung Component Placer SM411/411N Introduction

6.10. Feeder Base

Feeder Base에 부품 공급장치를 올려 놓음으로써 공정 중에 부품을 공급할 수 있습

니다. 전면과 후면의 Feeder Base에 SM Tape Feeder를 설치하여 사용할 수가 있으며

, 필요하면 SM-Series 전용의 Single Tray Feeder 또는 Stick Feeder 등을 설치하여 사용

할 수 있습니다.

Feeder Base의 전면 하단에 Feeder Base Board가 좌우로 각각 부착되어 있어서 SM

피더에 전원을 공급하고 Feeder로부터 입력 및 출력신호를 받습니다. 그리고,

Feeder Base Board아래에 Slot수 만큼의 에어 커플러가 있어

서 Feeder에 공압을 제공

합니다.

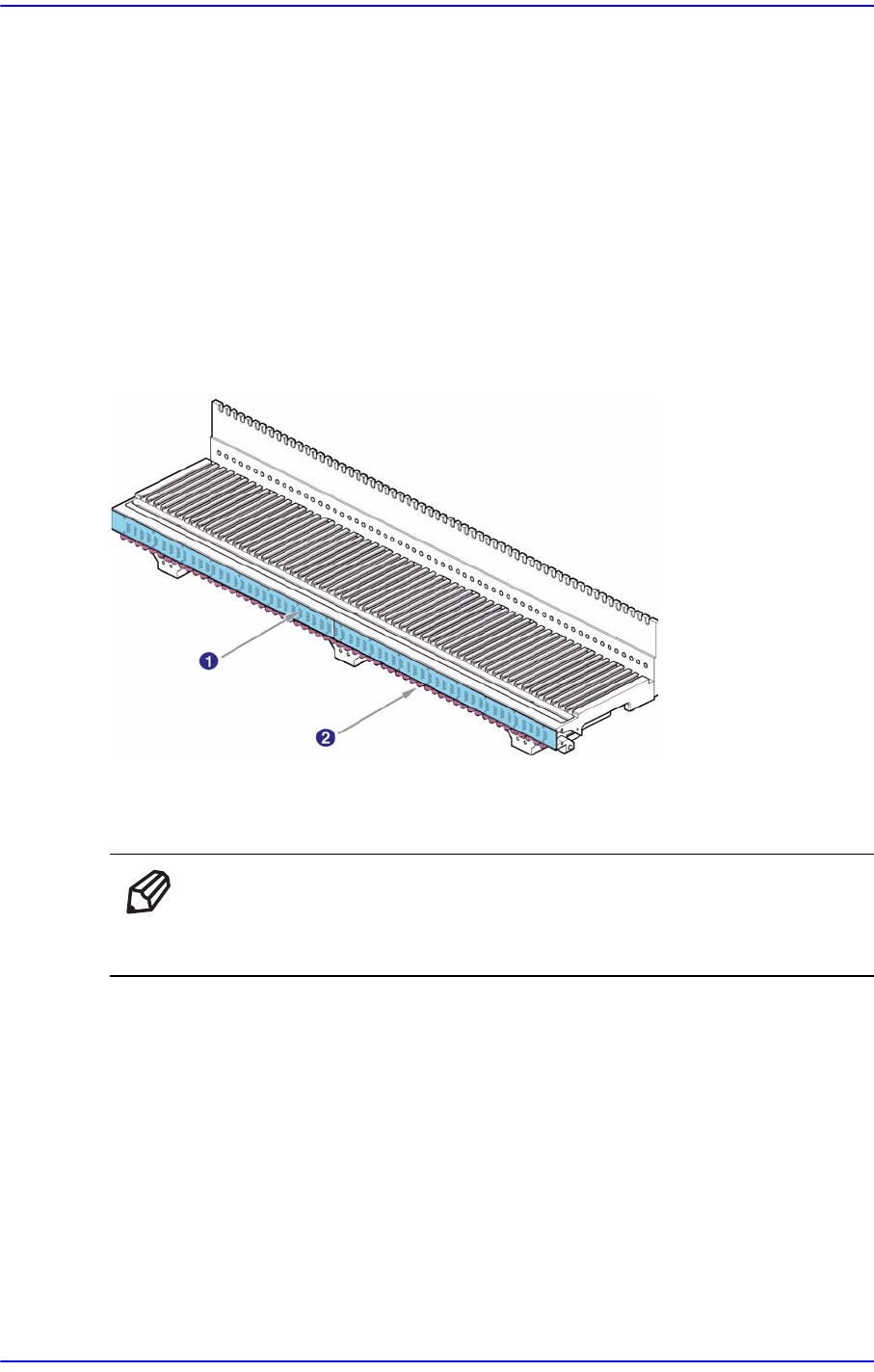

그림

6.13 Feeder Base

피더

제어

보드

에어

커플러

메 모 전면과 후면 Feeder Base의 최외곽(1, 60)에는 8mm SM Tape

Feeder 이 외에는 사용할 수 없습니다.

6.11. 부품 공급 Feeder

공정중인 장비에 부품을 공급하는 장치로서 SMN Tape Feeder, SME Tape Feeder,

Vibration stick Feeder 등이 있습니다.

6-17

Module Function

주 의 피더의 매뉴얼을 충분히 숙지하지 않고 피더를 조작하면 피더가

손상되거나 작업자가 상해를 입을 수 있습니다 .

각 피더의 매뉴얼을 충분히 숙지 한 후, 피더의 조작을 수행하십

시오.

메 모 8mm Tape Feeder 기준으로 Feeder Base 한 슬롯당 각 1개가 장착

이 가능합니다.

6.11.1. SMN Tape feeder

8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, 72mm, 88mm의 9가지 종류의 테이

프피더가 있습니다.

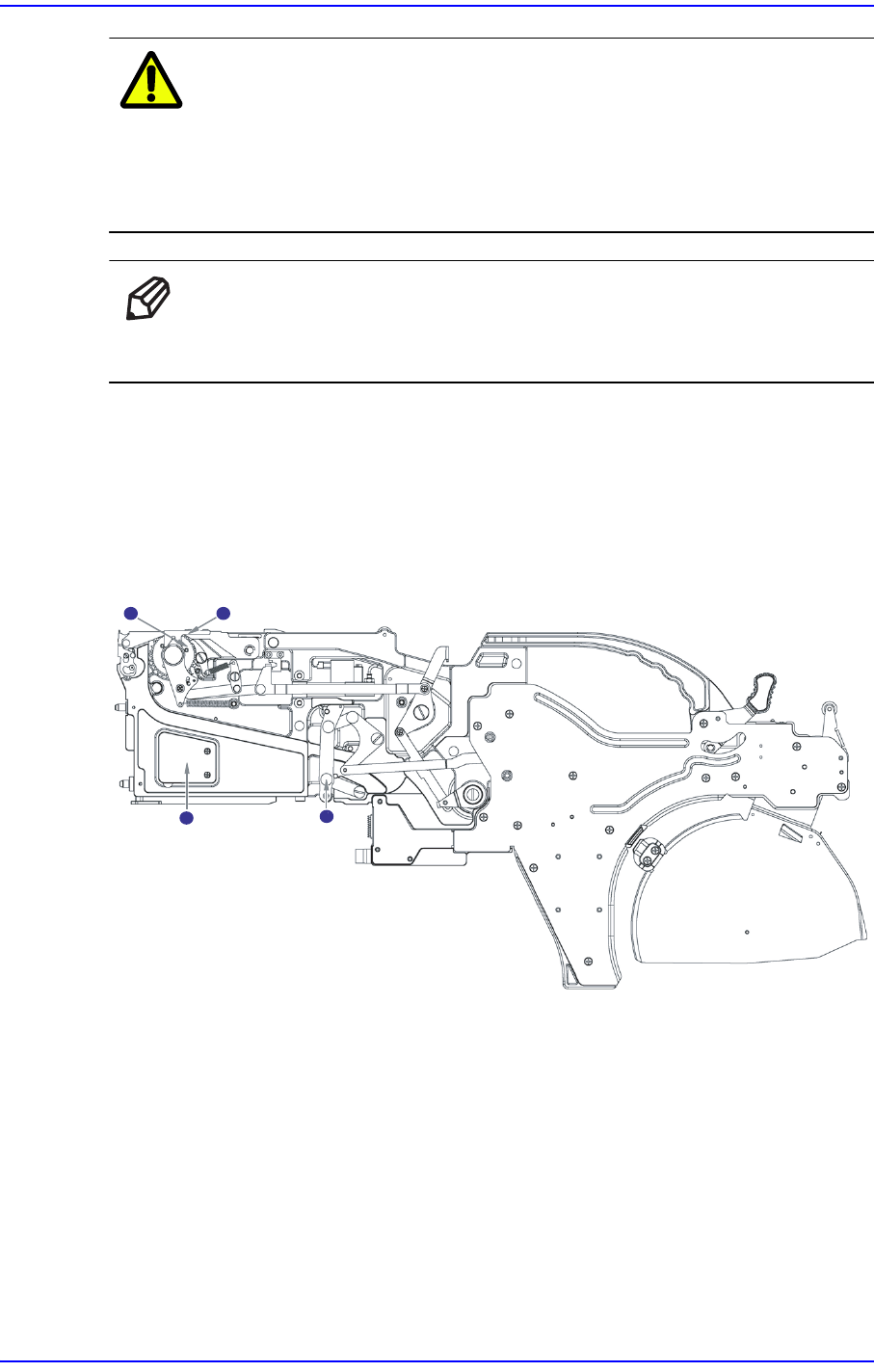

그림

6.14 SMN Tape feeder (8mm)

;
