Nachrüstanleitung Spleißstellenerkennung Basispaket S/F

Ausgabe 11/2003

: Ziehen Sie nun das Kabel mit dem Hilfsdraht weiter durch die Öffnung im Grundgestell zum

HUB (Abb. 7 - 4 und 7 - 5).

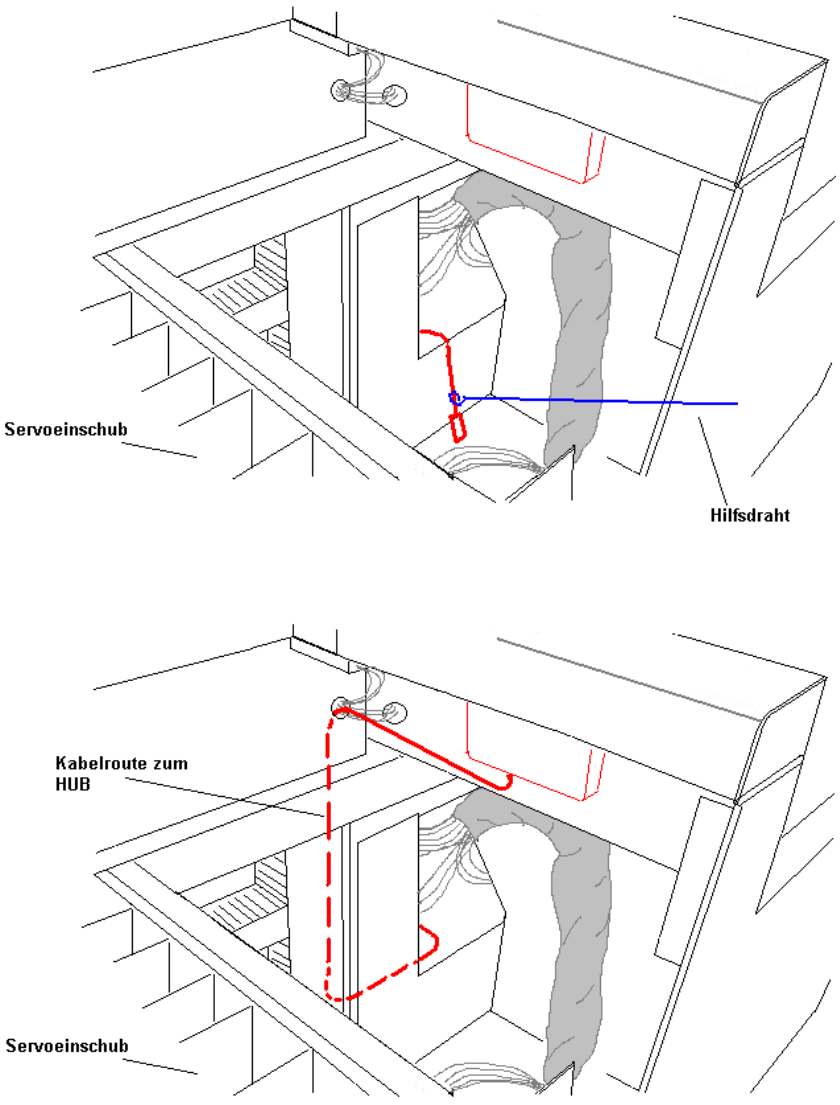

Abb. 7 - 4 Kabelroute zum HUB

Abb. 7 - 5 Kabelroute zum HUB

Nachrüstanleitung Spleißstellenerkennung Basispaket S/F

Ausgabe 11/2003

7.2 Verbindung Stellplatz 3 zum HUB

: Stellen Sie nochmals sicher, daß die Station von der Stromversorgung abgesteckt ist.

: Entfernen Sie die Abdeckung zur Stromversorgungseinheit.

Lösen Sie zuerst das Erdungskabel, welches an der Innenseite der Abdeckung befestigt ist. 7

: Entfernen Sie die Schraube zur Sicherung der Stromversorgungseinheit und Kippsicherungs-

block und ziehen Sie die Einheit vorsichtig heraus.

: Entfernen Sie den Haltebügel für die Schwenktüren (2 x M6 Inbusschrauben, 2 x M6 Linsen-

schrauben).

: Entfernen Sie das U-Profil am Stellplatz 3. Dazu lösen Sie seitlich die 4 x M6 Inbusschrauben.

: Lösen Sie den M5 Erdungsbolzen auf der Innenseite des U-Profils.

: Befestigen Sie nun das Kabel mit dem schmalen Ende am Hilfsdraht und ziehen es (ähnlich

dem Anschluß für Stellplatz 1) zur Öffnung am Y-Motor.

: Tauschen Sie das U-Profil (Verkleidung) gegen das mitgelieferte U-Profil, welches die zusätz-

liche Öffnung für die Anschlußbuchse zur Spleißstellenerkennung aufweist.

: Befestigen Sie das Buchsen-Anschlußkabel mittels 4 x M3 Inbusschrauben.

Nachrüstanleitung Spleißstellenerkennung Basispaket S/F

Ausgabe 11/2003

: Ziehen Sie das Kabel weiter zur Öffnung zwischen Stromversorgungseinschub und Maschi-

nengestell (Abb. 7 - 6).

: Befestigen Sie das neue U-Profil am Grundgestell der Maschine.

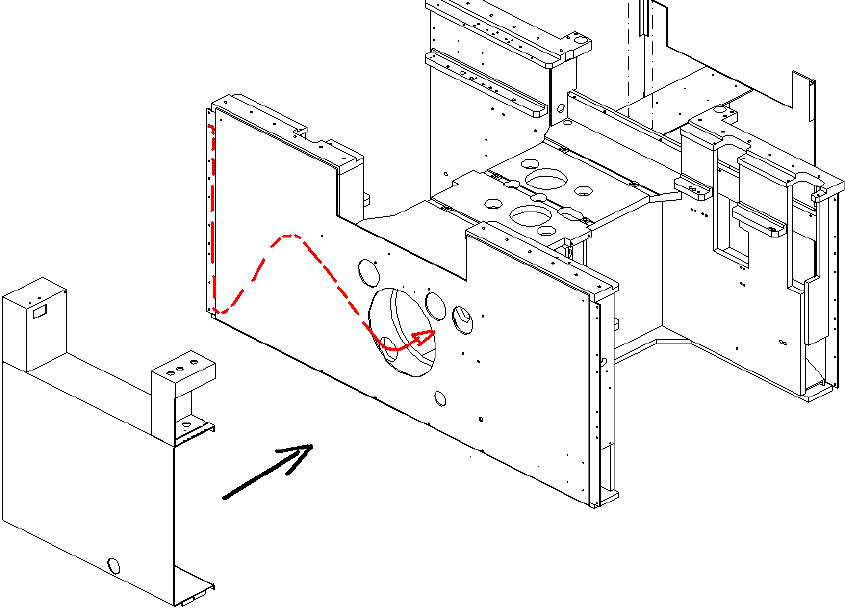

Abb. 7 - 6 Schematische Darstellung des Kabelverlaufs von Stellplatz 3

: Ziehen Sie das Kabel durch die Maschine zur Öffnung am Servoeinschub und weiter zum HUB

(vergleiche Anschluß für Stellplatz 1).
