Nachrüstanleitung Spleißstellenerkennung Basispaket S/F
Ausgabe 11/2003
15
8 Stromversorgung der HUB Einheit
8
Abb. 8 - 1 Anschluß der Spannungsversorgung für den HUB
: Beginnen Sie am Terminal Block X212 (Abb. 8 - 1).
: Verbinden Sie die Spannungsanschlüsse wie in Abb. 8 - 2 gezeigt.
: Hierbei ist der erste Draht des HUB-Spannungsversorgungskabels (weiß oder blau) mit einer
GND Klemme, der braune Draht mit einer +15V - Klemme zu verbinden.
8
Abb. 8 - 2 Änschlüsse für Stromversorgung des HUB
: Verlegen Sie das Kabel durch vorhandene Kabelkanäle zum HUB.
Nachrüstanleitung Spleißstellenerkennung Basispaket S/F
Ausgabe 11/2003
16
9 Verbindung mit dem Stationsrechner
: Stecken sie das serielle Kabel mit dem Stecker am HUB an.
: Entfernen sie die Kunststoffabdeckkappe des Tischhalters und ziehen sie mit Hilfe des Hilfs-
drahtes das serielle Kabel zum Stationsrechner. Um die Kabeldurchführung zu erleichtern,
können die beiden seitlichen Schrauben des Tischhalters (Abb. 9 - 1) gelöst werden.
: Stecken sie das serielle Kabel an einen freien Com –Port des Stationsrechners.
9
Es ist von Vorteil, diese Arbeiten mit 2 Personen durchzuführen. 9
9
9
9

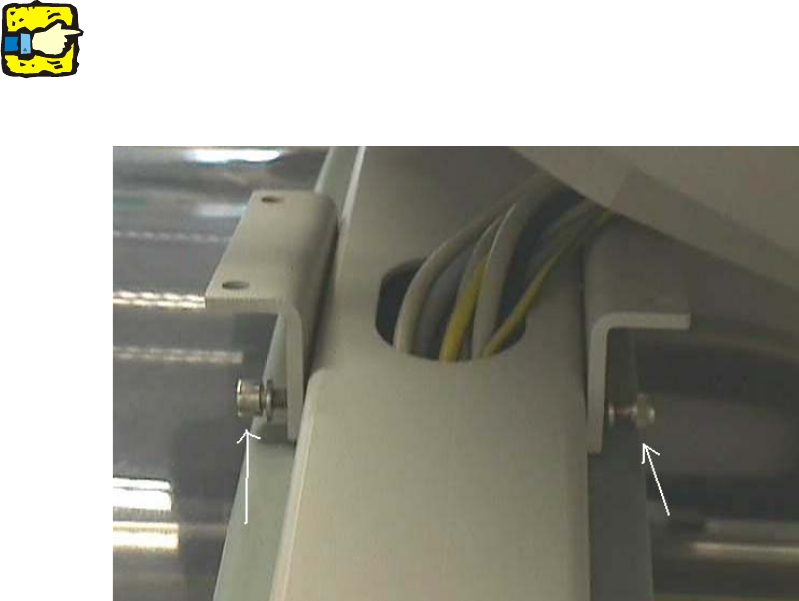

Abb. 9 - 1 Schrauben zum Lösen der Halterung für den Stationsrechner
9
9
9
9
9
Nachrüstanleitung Spleißstellenerkennung Basispaket S/F
Ausgabe 11/2003
17
10 Steckerbelegung am HUB
: Verbinden Sie vorhandene Kabel am HUB mit zugehörigen Buchsen (Abb. 10 - 1).
10
Abb. 10 - 1 Steckerbelegung am HUB
10
10
