10 Steckerbelegung am HUB
: Verbinden Sie vorhandene Kabel am HUB mit zugehörigen Buchsen (Abb. 10 - 1).
10

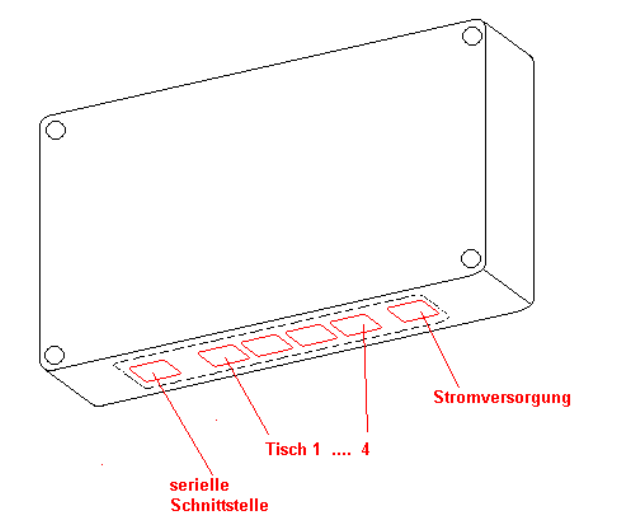

Abb. 10 - 1 Steckerbelegung am HUB
10
10
Nachrüstanleitung Spleißstellenerkennung Basispaket S/F
Ausgabe 11/2003
18
Retrofitting Instructions Splice Detection Basic Package S/F
11/2003 Edition
19
11 Overview
The basic splice detection package provides a link between the changeover tables, their commu-
nication units and sensors and the machine’s station computer. 11
You will also have to upgrade each component changeover table with a retrofit kit. 11
11

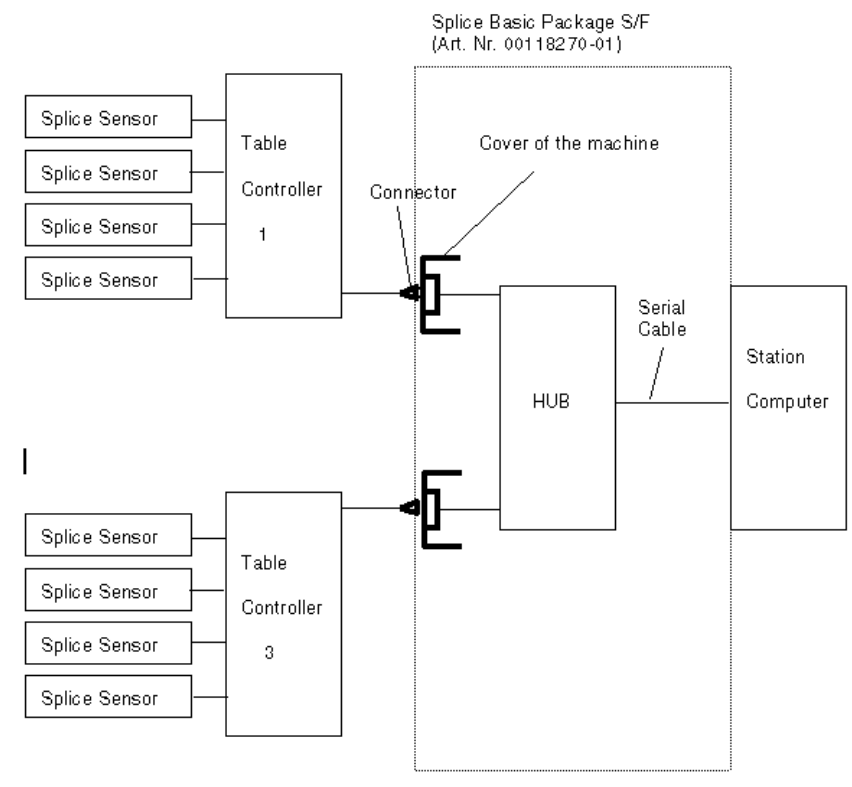

Fig. 11 - 1 Structure of Splice Detection
11
11
11
Splice Basis Package S/F:
00116935-01
"Splice Detection Station Package S/F"
00118271-01
"Splice Detection Table controller S/F"
oder
00118272-01
"Splice Detect. Table contr. für S mit MTC"
