SOKO 1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60 Ausgabe 10/2006 11 1.8.1.3 Programmierung des Se nsors 1
1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60 SOKO
Ausgabe 10/2006
10
Der Schalter zum Aktivieren und Deaktivieren wird nach der Montage oben auf das Abdeckblech
der Umsetzplatine geschraubt. 1

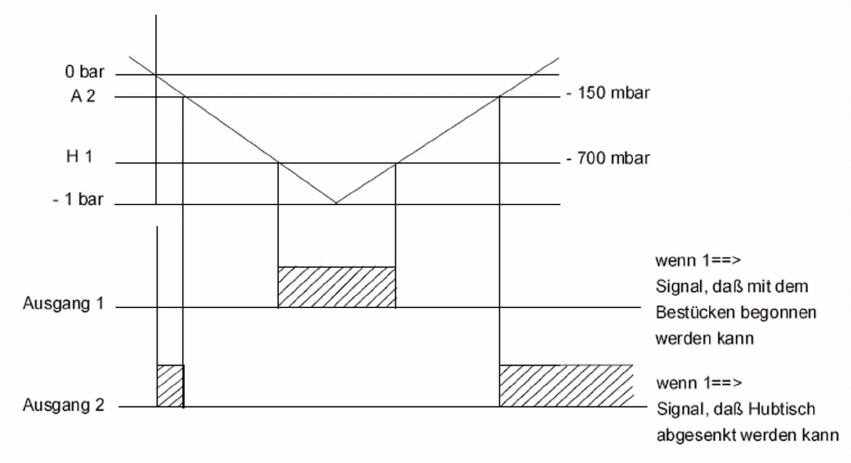

1.8.1.2 Funktionsprinzip des Vakuumsensors
Wird der eingestellte Vakuumschwellwert nicht erreicht, so kann der Bestückprozess nicht gestar-
tet werden. 1
Nach Beendigung des Bestückvorgangs muss das Vakuum bis zum eingestellten Schwellwert ab-
gebaut sein, damit der Hubtisch nach unten verfahren kann. 1
Die Abfrage der Schwellwerte erfolgt nur unmittelbar nach dem Hochfahren bzw. Herunterfahren
des Hubtisches. Ein Vakuumabfall während des Bestückens wird nicht erkannt. 1
Die eingestellten Vakuumschwellwerte können je nach Leiterplattengröße und Layout schwan-
ken. 1
1
1
1
1
1
1
1
1
1
SOKO 1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60
Ausgabe 10/2006
11

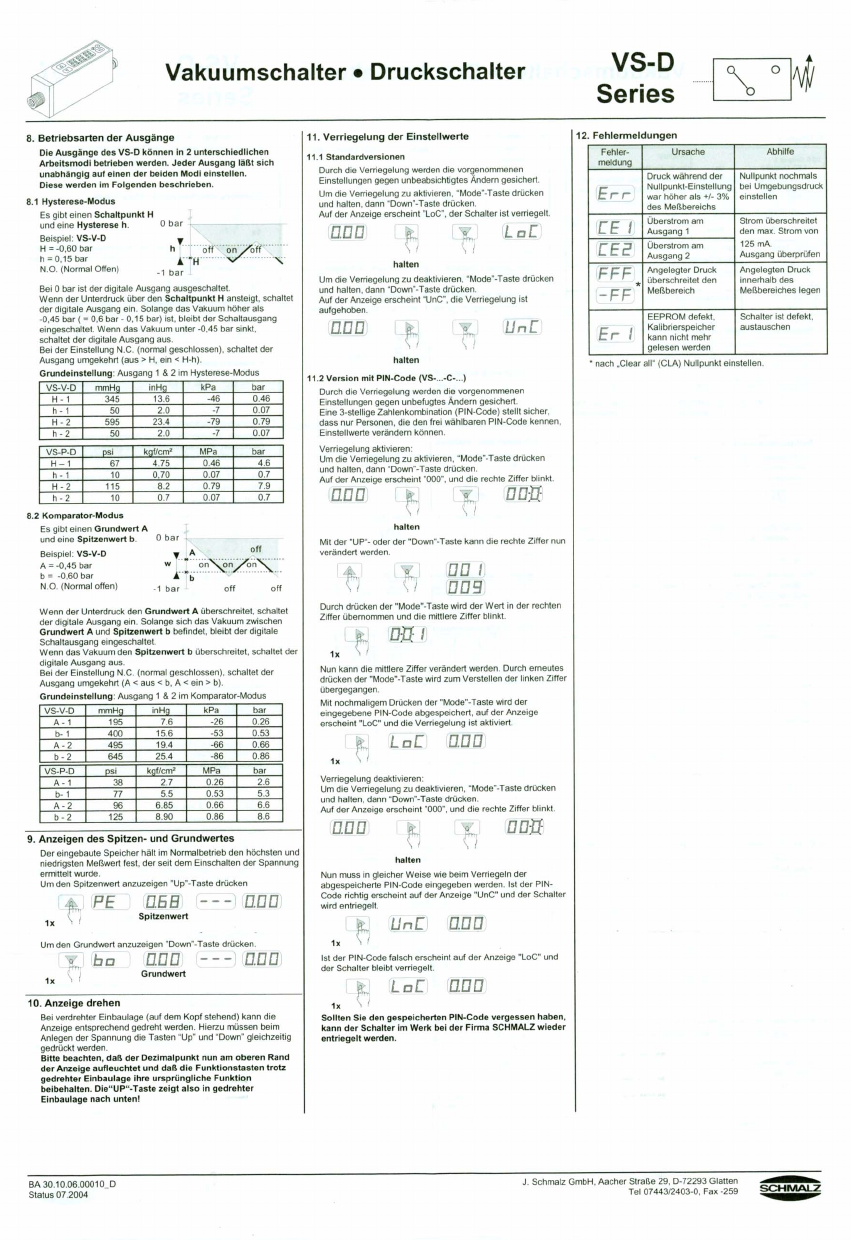

1.8.1.3 Programmierung des Sensors
1
1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60 SOKO
Ausgabe 10/2006
12
1
