1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60 SOKO Ausgabe 10/2006 16 1.8.2.2 Stro mlaufpl an der W artungseinheit 1
SOKO 1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60
Ausgabe 10/2006
15
1.8.2 Anschluss der Wartungseinheit

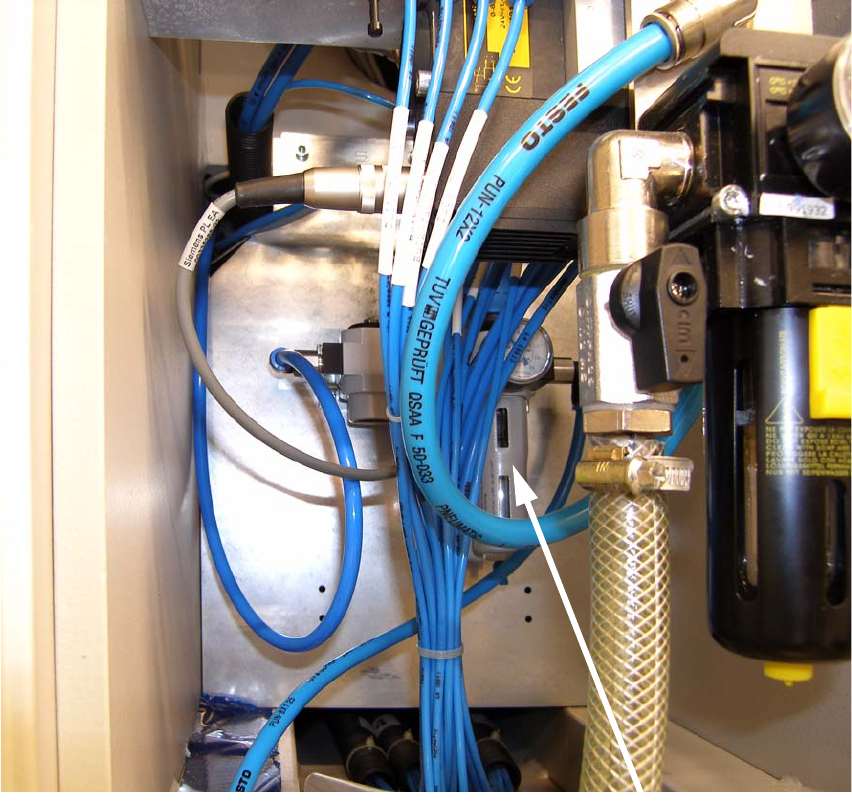

1.8.2.1 Installation der Wartungseinheit
Die Wartungseinheit wird hinter der Pneumatikeinheit auf dem mitgelieferten Abdeckblech befe-
stigt. 1
: Entfernen Sie das Abdeckblech hinter der Wartungseinheit und tauschen Sie es gegen das
mitgelieferte Abdeckblech aus.
: Montieren Sie die mitgelieferte Wartungseinheit für das Vakuumtooling auf dem Abdeckblech.
1
1
1
Wartungseinheit
1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60 SOKO
Ausgabe 10/2006
16
1.8.2.2 Stromlaufplan der Wartungseinheit
1
SOKO 1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60
Ausgabe 10/2006
17
1.8.3 Einbau der Optionshubtischplatte
: Lösen Sie die 4 Schrauben des Hubtisches und heben Sie die Platten vorsichtig heraus.
: Heben Sie die Optionshubtischplatten vorsichtig hinein und befestigen Sie die Platten wieder
mit den 4 Schrauben.
1.8.4 Einbau der Vakuumtoolings
: Setzen Sie das Vakuumtooling auf die Hubtischplatte an die entsprechende Position. Zur Zen-
trierung sind zwei Pins vorhanden, damit die richtige Position leichter gefunden wird.
: Befestigen Sie das Vakuumtooling mit einer Schraube am Hubtisch.
1
1
1
1
1
1
Vakuumtooling
