1.8.5 Verschlauchung, Verkabelung und Pneumatikplan
1.8.5.1 Verschlauchung und Verkabelung
1
Die Verschlauchung und Verkabelung ist so zu verlegen, dass der Hubtisch und die Breitenver-
stellung in ihren Funktionen nicht beeinflusst werden. Achten Sie darauf, dass die Kabel nicht
scheuern können. 1
1
Von der Wartungseinheit wird mind. ein PUN 8 Schlauch (bei Einzeltransport) oder PUN10
Schlauch (bei Doppeltransport) durch die Maschine bis zur Umsetzplatine verlegt. Ab dort ver-
zweigt sich der Schlauch entweder mit einem zweifach Verteiler bei Einfachtransportmaschinen
oder einem vierfach Verteiler bei Doppeltransportmaschinen. Der Schlauchdurchmesser reduziert
sich hierbei von PUN 10 auf PUN8 und wird zu den einzelnen Vakuumsensoreinheiten verlegt.
Von diesen Einheiten wird ein PUN 8 Schlauch zu den Vakuumtoolings verlegt. 1
1
1
Achten Sie auf die Schlauchverlegung am Hubtisch, damit keine Scheuerstellen vorhanden sind.1
1
Vakuumtooling
Vakuumerzeuger
SOKO 1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60
Ausgabe 10/2006
21
1
1

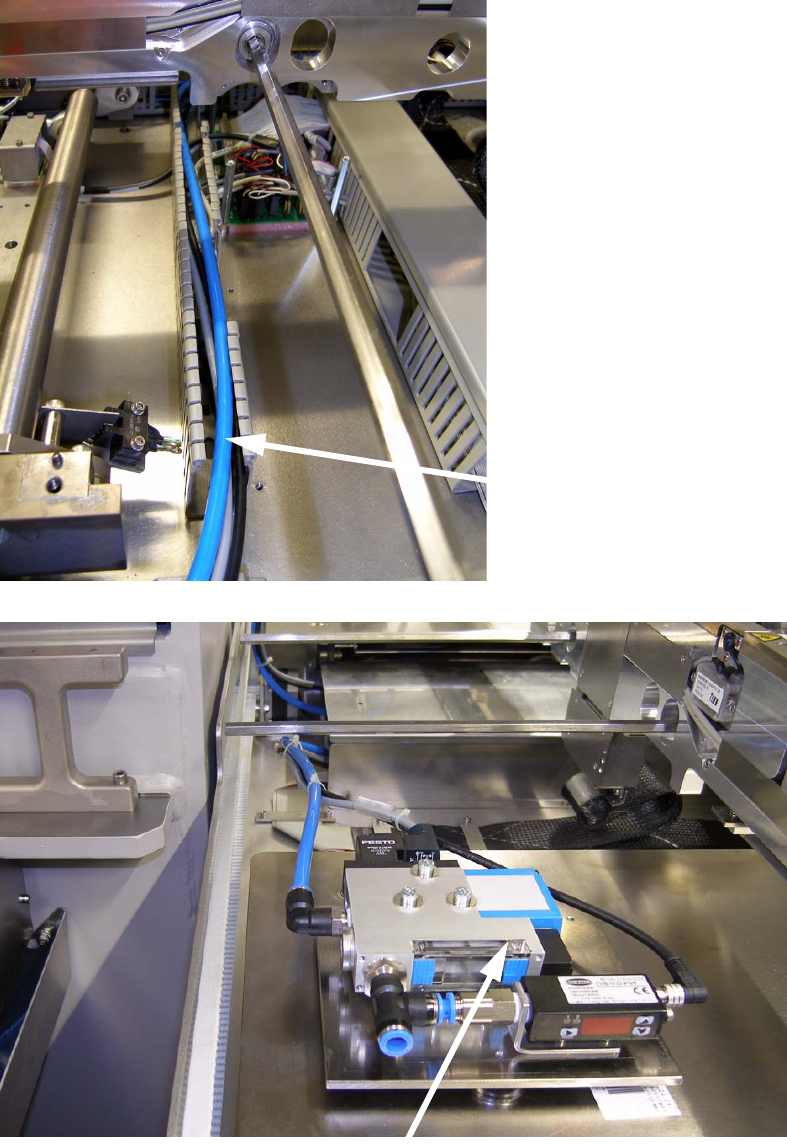

Schläuche zum
Vakuumerzeuger
Vakuumverteiler
Schlauch von der
Wartungseinheit
Schlauch- und Kabelverlegung
1 Montageanleitung SOKO Vakuum-Tooling SIPLACE HS-60 SOKO
Ausgabe 10/2006
22
1
1
1

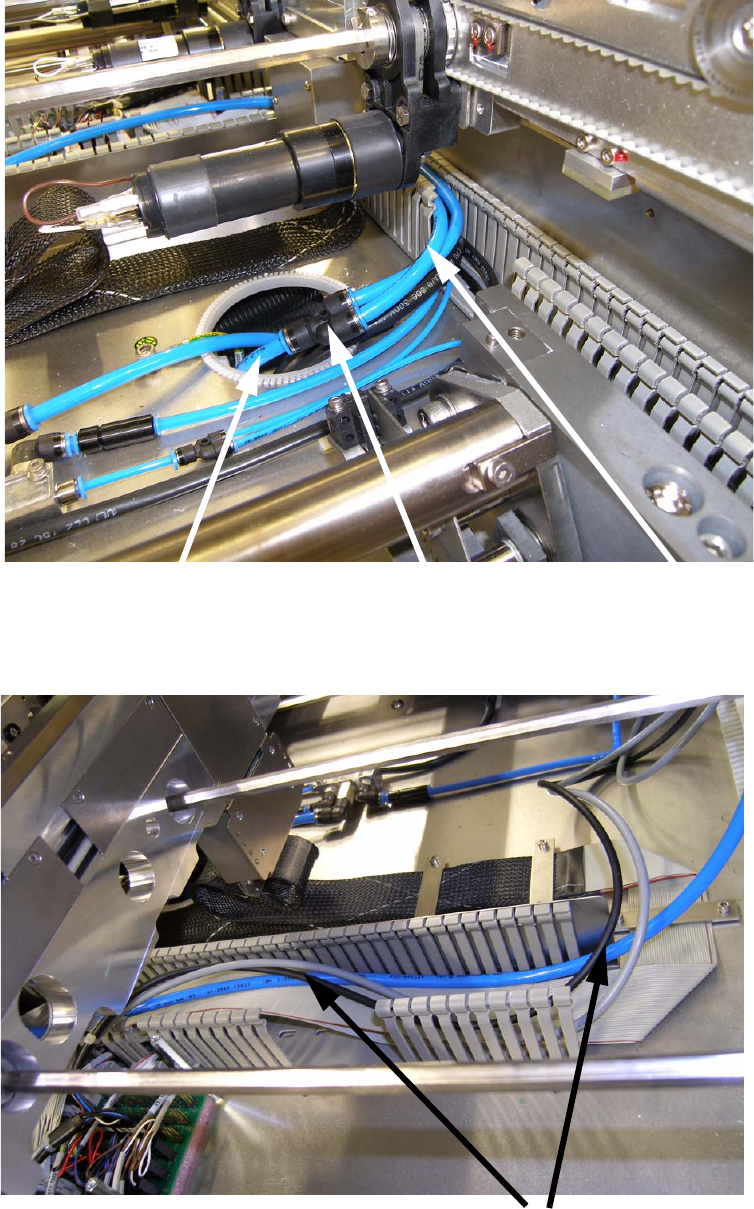

Schlauch- und Kabelverlegung
Vakuumerzeuger BB1
