生産手順
生産手順生産手順
生産手順
7-1. 生産準備
生産準備生産準備
生産準備
7-1-1.
部品供給部の準備
部品供給部の準備部品供給部の準備
部品供給部の準備
テープフィーダ，スティックフィーダの部品供給部が正しくセットされていることを確認して下さ
い。
7-1-2. ATC
の準備
の準備の準備
の準備
マシンセットアップの位置，
ATC
ノズル割付の
ATC
番号とノズル番号に対して，
ATC
にセットさ
れているノズル番号が一致しているか確認して下さい。
〈
ATC
ノズル取り付け，取り外し〉
手順
手順手順
手順
1.
本体の電源をオフにします。本体のハンドバルブを
OFF
にし，エアを抜きます。
2.
スライドプレート②を開きます。
3.
ノズル⑨を，ノズル⑨の平部と
ATC
ブラケット①の長穴とを合わせながら取り付けます。
図
図図
図
7-1-2-1
ノズルは取外したポジションに戻し，他のノズルと交換した時は，セットアップデータの
ノズル割付におけるレーザ高さを実行して下さい。
4.
ノズル取外しもこの状態で行います。
5.
ノズルは，ヘッドに直接取付けないで下さい。
（レーザ面が汚れエラー発生の原因となります。）
危険
不意の起動による事故を防ぐため，電源を切ってから行って下さい。
注意：
注意：注意：
注意：
7 - 2
1
5
6
8
7
9
10
11
12
4
3
2
13
15
14
16
20
21
23
22
24
25
26
27
19
18
17
28
30
29
① ATC ブラケット ⑥ ATC OPEN センサ
② スライドプレート ⑦ ATC CLOSE センサ
③ ノズルアウタサポート ⑧ ATC 番号（1∼24）
④ エアシリンダ ⑨ ノズル
⑤ スピードコントローラ
図
図図
図 7-1-2-2
①
⑦
③
④
②
⑧
⑤
⑥
⑨
7 - 3
7-1-3.
基板搬送部の準備
基板搬送部の準備基板搬送部の準備
基板搬送部の準備

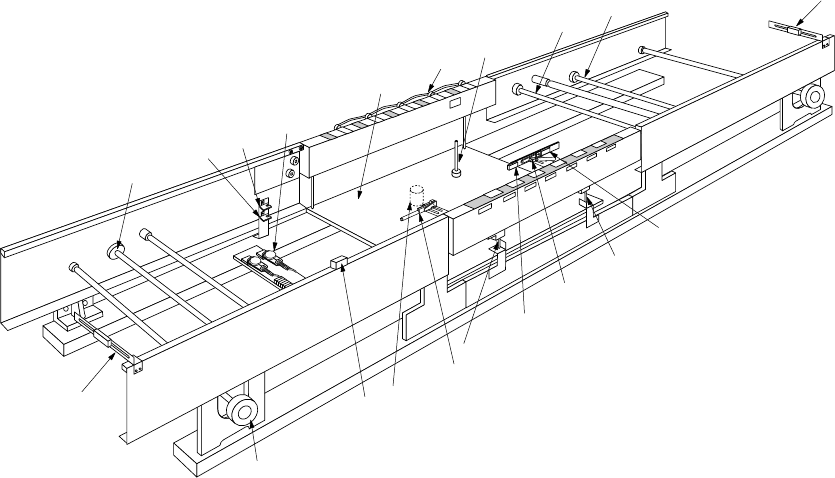

7-1-3-1.
基板搬送部の全体図
基板搬送部の全体図基板搬送部の全体図
基板搬送部の全体図
図
図図
図 7-1-3-1
① IN センサ ⑩ プッシャ X（外形基準オプション）
② OUT センサ ⑪ センタリングピン
③ STOP センサ ⑫ BU テーブル
④ C-OUT センサ ⑬ BU シリンダ（BU テーブル裏）
⑤ BU-UP センサ ⑭ BU ピン
⑥ BU-DOWN センサ ⑮ プッシャ Y（外形基準オプション）
⑦ 搬送モータ ⑯ 減圧弁（外形基準オプション）
⑧ ドライブシャフト ⑰ ウェイトセンサ
⑨ ストッパ
①
⑦
⑰
⑬
⑩
⑪
③
⑨
⑪
④
②
⑧
⑧
⑭
⑮
⑫
⑯
⑤
⑥
⑧
