8 – 40
8-2-2-12-2.バックアップテーブル
バックアップテーブルバックアップテーブル
バックアップテーブル

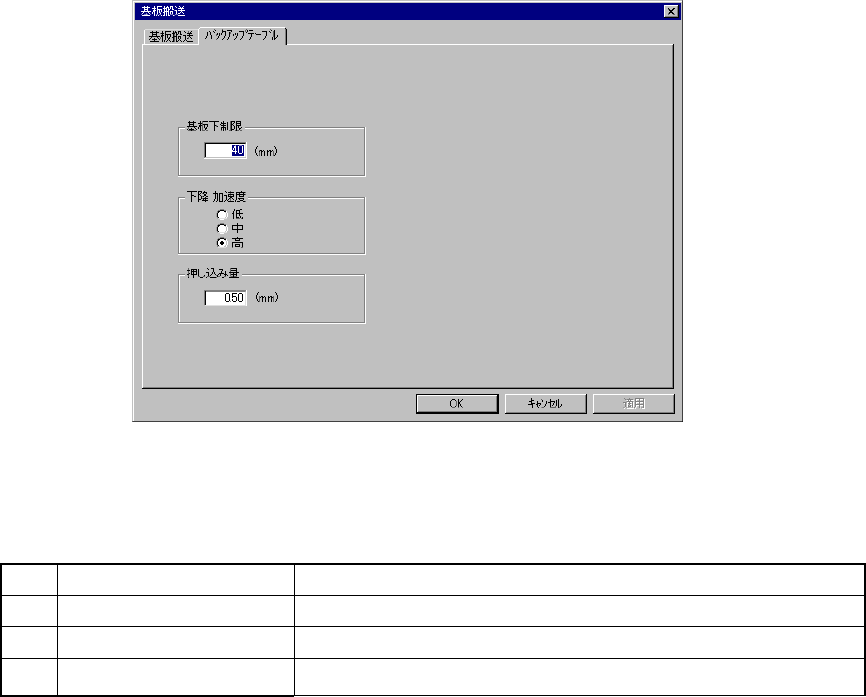

「バックアップテーブル」タブを選択すると，図 8-2-2-9-2 の「バックアップテーブル」設定のダ
イアログが表示されます。
図
図図
図 8-2-2-12-2
基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面基板搬送の設定ダイアログ画面
基板搬送の設定ダイアログ画面
(1) 設定項目
No. 項目 設定する内容
1 基板下制限 バックアップテーブルの基板下制限を設定します。
2 下降 加速度 バックアップテーブルの加速度を設定します。
3 押し込み量 バックアップテーブルの押し込み量を設定します。
（2）設定方法
① 基板下降制限
・ ５∼３０の値で設定ができます。
・ 単位は、ｍｍ固定
② 下降 加速度
・ ラジオボタンにより，低中高の３段階で設定ができます。（デフォルト値は，高）
③ 押し込み量
・ ０.００∼５.００の値で設定ができます。
8 - 41
8-2-2-13. バキュームテーブル
バキュームテーブルバキュームテーブル
バキュームテーブル

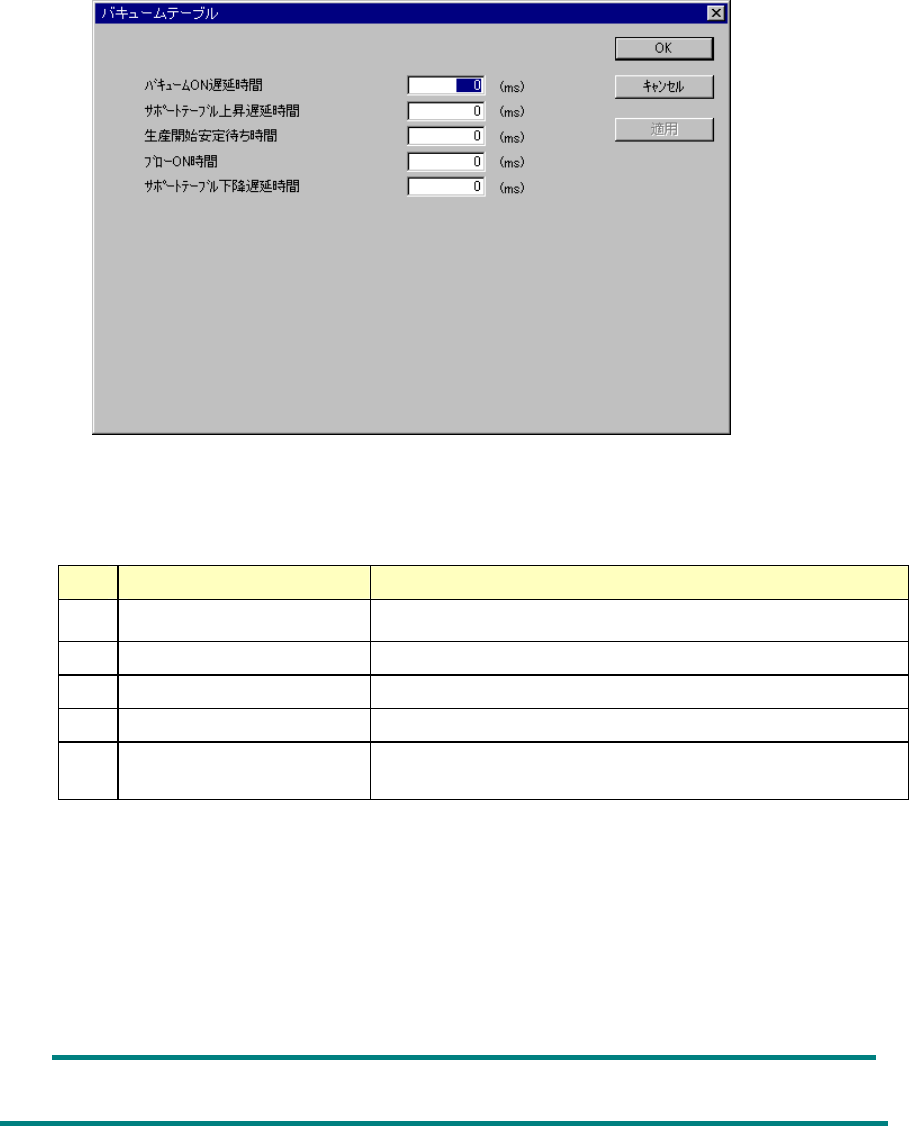

バキュームテーブルを選択すると、図 8-2-2-13-1 のバキュームテーブル設定ダイアログが表示され
ます。
図
図図
図 8-2-2-13-1
バキュームテーブルの設定ダイアログ画面
バキュームテーブルの設定ダイアログ画面バキュームテーブルの設定ダイアログ画面
バキュームテーブルの設定ダイアログ画面
(1) 設定項目
No. 項目 設定する内容
1 ﾊﾞｷｭｰﾑ ON 遅延時間 ｸﾗﾝﾌﾟ時、STOP ｾﾝｻ ON からﾊﾞｷｭｰﾑ ON 開始までの時間
2 ｻﾎﾟｰﾄﾃｰﾌﾞﾙ上昇遅延時間 ｸﾗﾝﾌﾟ時、ﾊﾞｷｭｰﾑ ON 開始からﾊﾞｯｸｱｯﾌﾟﾌﾟﾚｰﾄ上昇開始までの時間
3 生産開始安定待ち時間 ｸﾗﾝﾌﾟ時、ﾊﾞｷｭｰﾑｾﾝｻ ON 検知時間
4 ﾌﾞﾛｰ ON 時間 ｸﾗﾝﾌﾟ解除時、ﾌﾞﾛｰ ON 時間
5 ｻﾎﾟｰﾄﾃｰﾌﾞﾙ下降遅延時間 ｸﾗﾝﾌﾟ解除時、ﾊﾞｷｭｰﾑｾﾝｻ OFF 検知からﾊﾞｯｸｱｯﾌﾟﾌﾟﾚｰﾄ下降開始ま
での時間
(2) 設定方法
直接キーボードから入力します。
・０∼１０００の値で設定ができます。
・単位は，ｍｓ固定。
・デフォルト値は、全て０ｍｓ。
L
オプション使用ユニットで「バキュームテーブル」未使用時は淡色表示となります。
8 – 42
8-2-2-14. シグナルライト
シグナルライトシグナルライト
シグナルライト

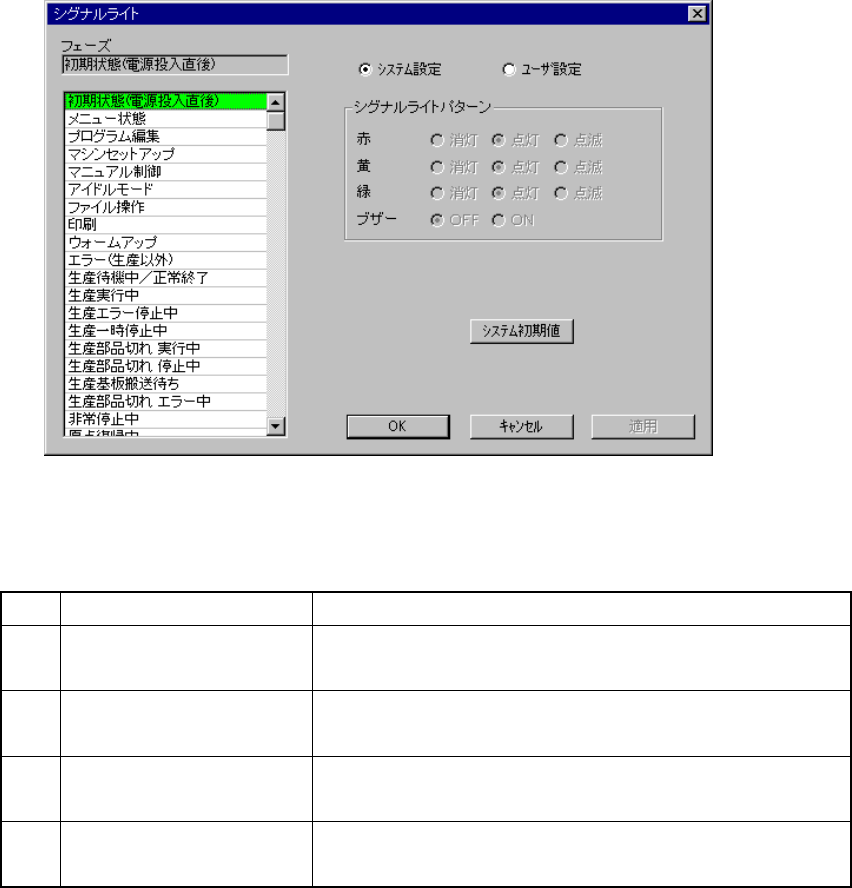

シグナルライトを選択すると、図 8-2-2-14-1 のシグナルライト設定ダイアログが表示されます。
図
図図
図 8-2-2-14-1
シグナルライトの設定ダイアログ画面
シグナルライトの設定ダイアログ画面シグナルライトの設定ダイアログ画面
シグナルライトの設定ダイアログ画面
(1) 設定項目
No. 項目 設定する内容
1 シグナルライトパターン
(赤，黄，緑)
各動作フェーズのシグナルライトの点灯パターンを設定します。
2 シグナルライトパターン
(ブザー)
各動作フェーズのブザーのＯＮ／ＯＦＦを設定します。
3 使用／未使用
(システム設定、ユーザ設定)
ユーザのシグナルライトパターンの使用データを設定します。
4 システム初期値 ユーザ設定の内容をシステム設定と同じにします。
(2) 設定方法
① シグナルライト赤，黄，緑
・ 消灯，点灯，点滅をラジオボタンにより設定します。
② ブザー
・ ＯＦＦ，ＯＮをラジオボタンにより設定します。
③ システム設定、ユーザ設定
・ 使用するデータをラジオボタンにより設定します。
・ システム設定は、システム初期値の設定パターンを参照のみです。
（設定変更は出来ません）
