9 – 52 9-6-3. 部品 部品 部品 部品ベリフィケーション ベリフィケーション ベリフィケーション ベリフィケーション ［制御（ C ）］［その他（Ｏ ）］［部品ﾍﾞﾘﾌｨｹｰｼｮﾝ（ V ） ... ］を選択すると、下記の部品ベリフィケ ーションのダイアログが表示されます。 図 図 図 図 9-6- 3 部品ベリフィケーション制御ダイアログ 部品ベリフィケーション制御ダイアログ 部品ベリフィケーション制御ダイアログ 部品…
9 – 51
2) 黄
黄のシグナルライトの点灯／消灯／点滅を制御します。
・制御項目の“黄”がチェックされているときに＜点灯（1
）＞ボタン、＜消灯（2）＞ボタ
ン、＜点／消（3
）＞ボタン、＜点滅（４）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ
４キー、Ｆ５キー、 Ｆ６キー又はＡｌｔ + ４キーを押して制御します。
・状態表示は、制御完了時に更新されます。
3) 緑
緑のシグナルライトの点灯／消灯／点滅を制御します。
・制御項目の“緑”がチェックされているときに＜点灯（1
）＞ボタン、＜消灯（2）＞ボタン、
＜点／消（3
）＞ボタン、＜点滅（４）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、
Ｆ５キー、 Ｆ６キー又はＡｌｔ + ４キーを押して制御します。
状態表示は、制御完了時に更新されます。
4) ブザー
ブザーの ON／OFF を制御します。
・ 制御項目の“ブザー”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）＞ボ
タン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー、
を押して制御します。
5) ミニシグナルライト フロント
ミニシグナルライト フロントの点灯／消灯を制御します。
・制御項目の“ミニシグナルライト フロント”がチェックされているときに＜点灯（1
）＞
ボタン、＜消灯（2
）＞ボタン、＜点／消（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ
４キー、Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
6) ミニシグナルライト リア
ミニシグナルライト リアの点灯／消灯を制御します。
・制御項目の“ミニシグナルライト リア”がチェックされているときに＜点灯（1
）＞ボタ
ン、＜消灯（2
）＞ボタン、＜点／消（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４
キー、Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
9 – 52
9-6-3. 部品
部品部品
部品ベリフィケーション
ベリフィケーションベリフィケーション
ベリフィケーション
［制御（C
）］［その他（Ｏ）］［部品ﾍﾞﾘﾌｨｹｰｼｮﾝ（V）...］を選択すると、下記の部品ベリフィケ
ーションのダイアログが表示されます。
図
図図

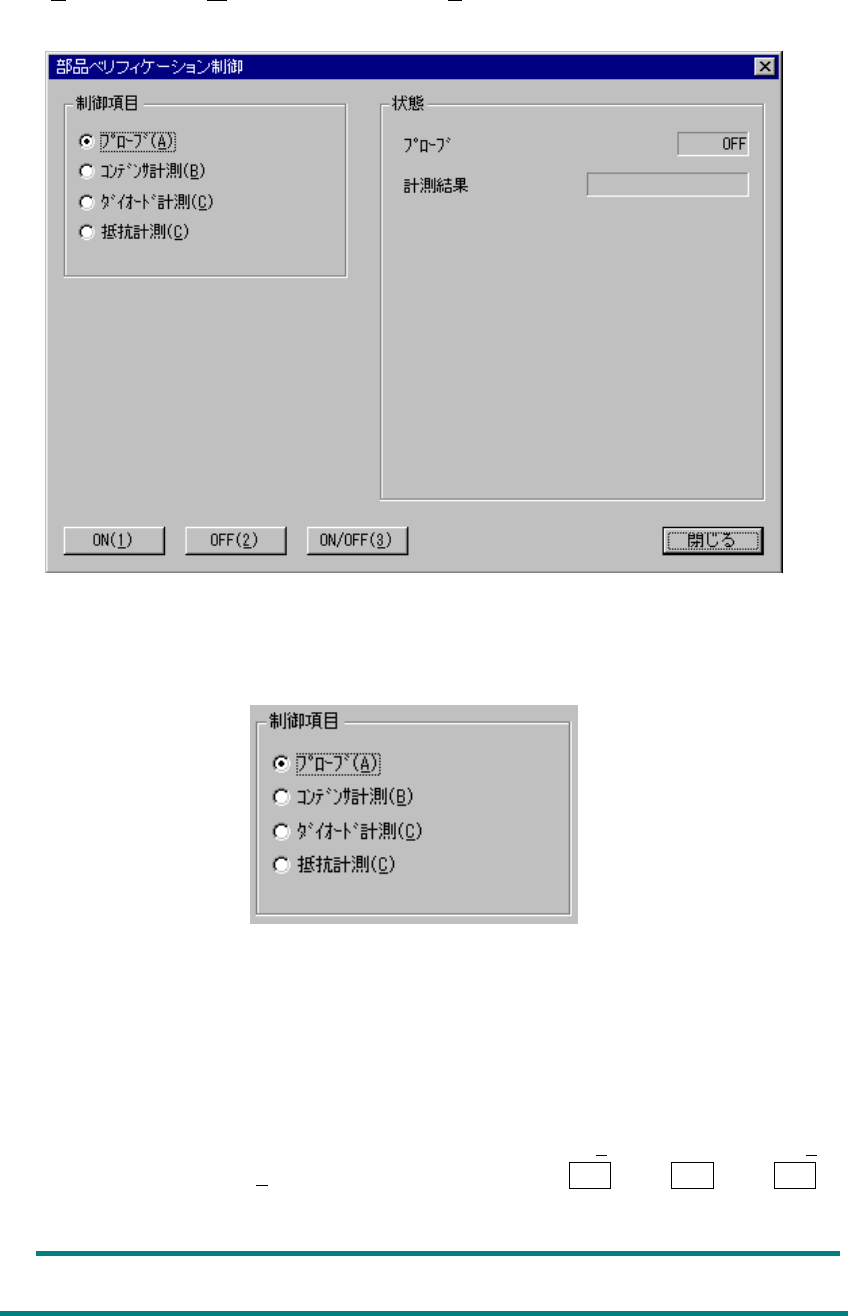

図 9-6-3
部品ベリフィケーション制御ダイアログ
部品ベリフィケーション制御ダイアログ部品ベリフィケーション制御ダイアログ
部品ベリフィケーション制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) プローブ
プローブの ON／OFF を制御します。
・制御項目の“プローブ”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）＞
ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
・状態表示は、制御完了時に更新されます。
9 – 53
2) コンデンサ計測
コンデンサ部品の容量を計測します。
・制御項目の“コンデンサ計測”がチェックされているときに＜計測（1
）＞ボタン、＜モー
ド（2
）＞ボタン、＜プローブ（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、
Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
3) ダイオード計測
ダイオード部品の容量を計測します。
・制御項目の“ダイオード計測”がチェックされているときに＜計測（1
）＞ボタン、＜モー
ド（2
）＞ボタン、＜プローブ（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、
Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
4) 抵抗計測
抵抗部品の容量を計測します。
・制御項目の“抵抗計測”がチェックされているときに＜計測（1
）＞ボタン、＜モード（2）
＞ボタン、＜プローブ（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
・状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
