9 – 53 2) コンデンサ計測 コンデンサ部品の容量を計測します。 ・制御項目の“コンデンサ計測”がチェックされているときに＜計測（ 1 ）＞ボタン、＜モー ド（ 2 ）＞ボタン、＜プローブ（ 3 ）＞ボタンを選択す るかまたは、 Ｆ３ キー、 Ｆ４ キー、 Ｆ５ キーを押して制御します。 ・状態表示は、制御完了時に更新されます。 3) ダイオード計測 ダイオード部品の容量を計測します。 ・制御項目の “ダイオード計測”がチェッ…
9 – 52
9-6-3. 部品
部品部品
部品ベリフィケーション
ベリフィケーションベリフィケーション
ベリフィケーション
［制御（C
）］［その他（Ｏ）］［部品ﾍﾞﾘﾌｨｹｰｼｮﾝ（V）...］を選択すると、下記の部品ベリフィケ
ーションのダイアログが表示されます。
図
図図
図 9-6-3
部品ベリフィケーション制御ダイアログ
部品ベリフィケーション制御ダイアログ部品ベリフィケーション制御ダイアログ
部品ベリフィケーション制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) プローブ
プローブの ON／OFF を制御します。
・制御項目の“プローブ”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）＞
ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
・状態表示は、制御完了時に更新されます。
9 – 53
2) コンデンサ計測
コンデンサ部品の容量を計測します。
・制御項目の“コンデンサ計測”がチェックされているときに＜計測（1
）＞ボタン、＜モー
ド（2
）＞ボタン、＜プローブ（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、
Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
3) ダイオード計測
ダイオード部品の容量を計測します。
・制御項目の“ダイオード計測”がチェックされているときに＜計測（1
）＞ボタン、＜モー
ド（2
）＞ボタン、＜プローブ（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、
Ｆ５キーを押して制御します。
・状態表示は、制御完了時に更新されます。
4) 抵抗計測
抵抗部品の容量を計測します。
・制御項目の“抵抗計測”がチェックされているときに＜計測（1
）＞ボタン、＜モード（2）
＞ボタン、＜プローブ（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
・状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
9 – 54
9-6-4. SOT方向検査台
方向検査台方向検査台
方向検査台
［制御（C
）］［その他（Ｏ）］［ＳＯＴ方向検査台（Ｖ）...］を選択すると、下記のＳＯＴ方向検
査台のダイアログが表示されます。
図
図図

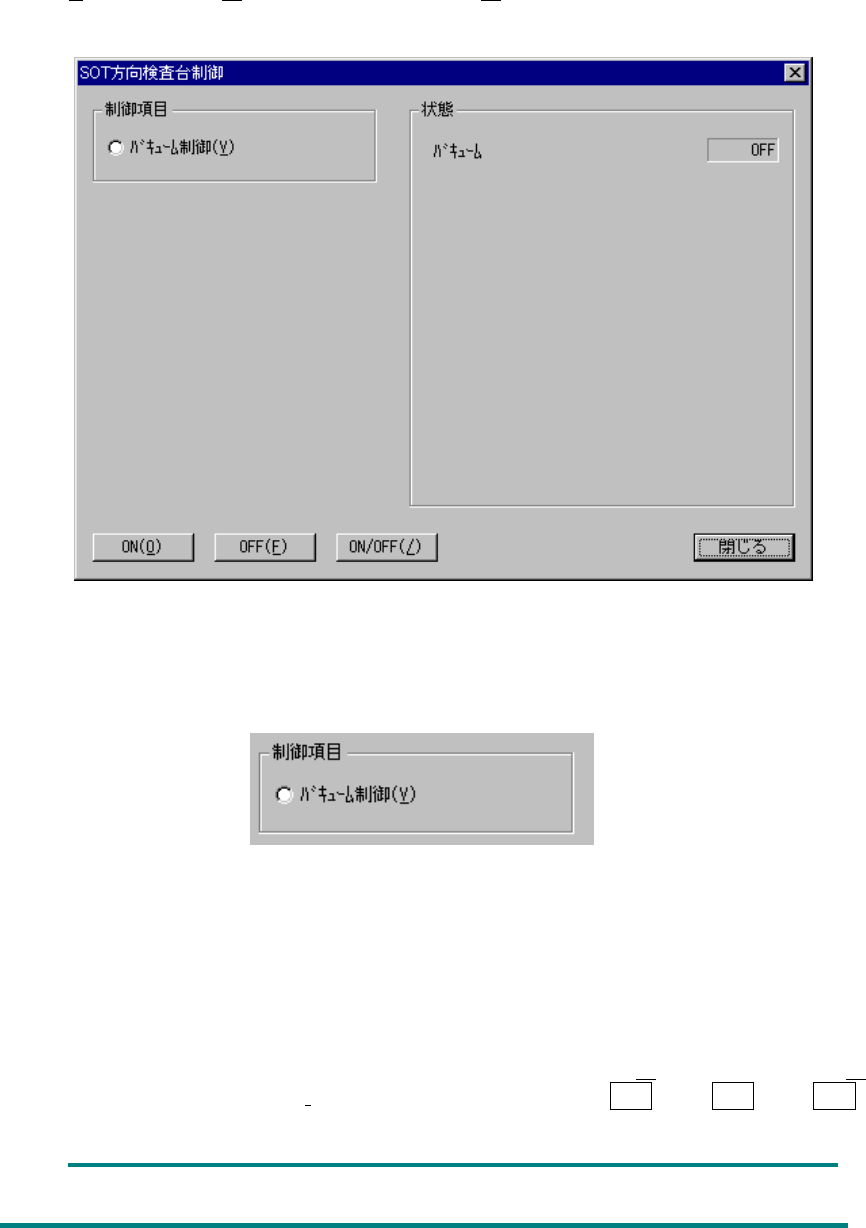

図 9-6-4
SOT 方向検査台ダイアログ
方向検査台ダイアログ方向検査台ダイアログ
方向検査台ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) バキューム制御
バギュームの ON／OFF を制御します。
制御項目の“バギューム”がチェックされているときに＜ON（０
）＞ボタン、＜OFF（Ｆ）
＞ボタン、＜ON／OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
・状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
