9 – 56 3) バキューム制御 バキュームの ON ／ OFF を制御します。 ・制御項目の“バキューム”がチェックされているときに＜ ON （ 1 ）＞ボタン、＜ OFF （ 2 ） ＞ボタン、＜ ON ／ OFF （ 3 ）＞ボタンを選 択す る かまたは、 Ｆ３ キー、 Ｆ４ キー、 Ｆ５ キ ー、を押して制御します。 ・状態表示は、制御完了時に更新されます。 (3) 状態表示 各ユニットの状態を制御完了時に表示します。 …
9 – 55
9-6-5. キャリブレーションブロック制御
キャリブレーションブロック制御キャリブレーションブロック制御
キャリブレーションブロック制御
［制御（C
）］［その他（Ｏ）］［ｷｬﾘﾌﾞﾚｰｼｮﾝﾌﾞﾛｯｸ制御（C）...］を選択すると、下記のキャリブレ
ーションブロック制御のダイアログが表示されます。
図
図図

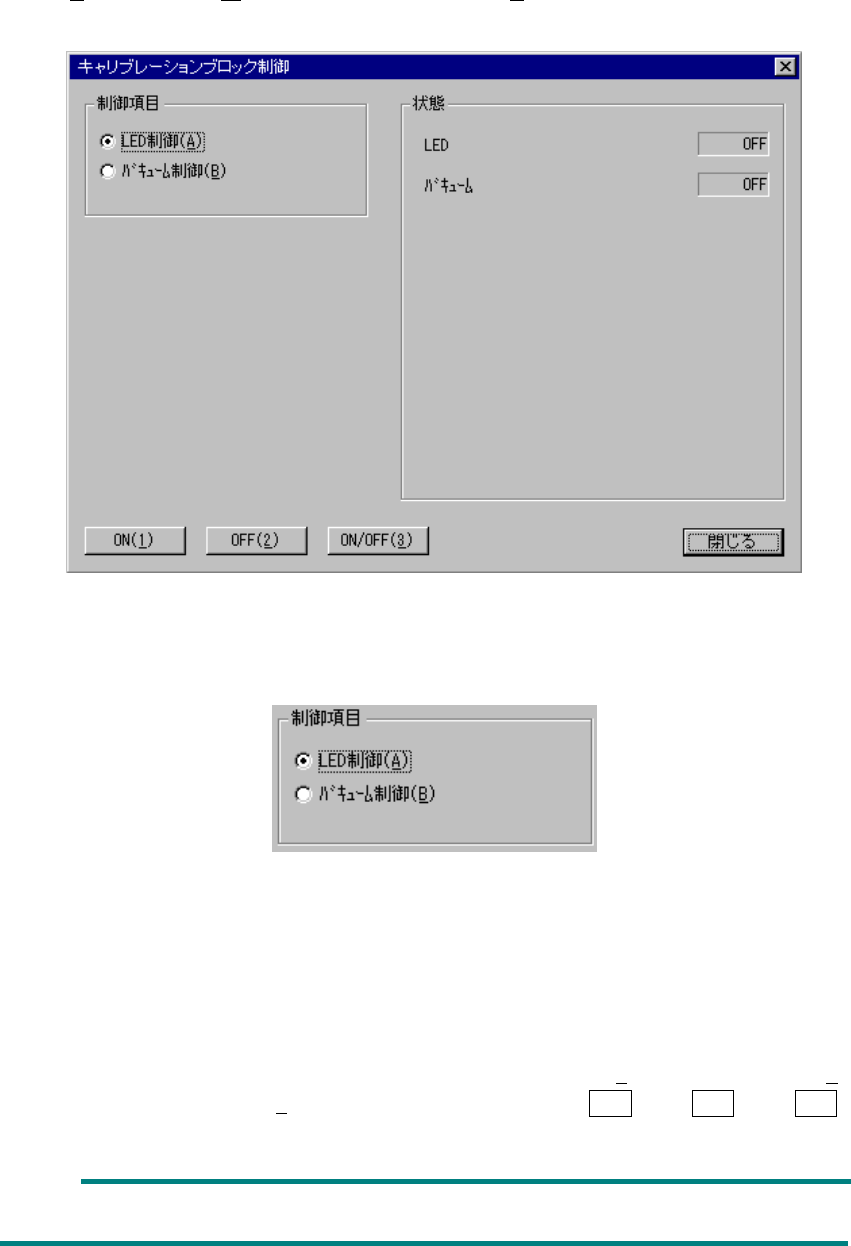

図 9-6-5
キャリブレーションブロック
キャリブレーションブロックキャリブレーションブロック
キャリブレーションブロック制御ダイアログ
制御ダイアログ制御ダイアログ
制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
2) LED 制御
LED の ON／OFF を制御します。
・制御項目の“LED 制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）＞
ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
・状態表示は、制御完了時に更新されます。
9 – 56
3) バキューム制御
バキュームの ON／OFF を制御します。
・制御項目の“バキューム”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）
＞ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ー、を押して制御します。
・状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
9 – 57
9-6-6. その他のセンサ
その他のセンサその他のセンサ
その他のセンサ
［制御（C
）］［その他（Ｏ）］ ［その他のｾﾝｻ（O）...］を選択すると、下記のその他のセンサの
ダイアログが表示されます。
図
図図
図 9-6-6 その他のセンサダイアログ
その他のセンサダイアログその他のセンサダイアログ
その他のセンサダイアログ
(1) 状態表示
各センサの状態を表示します。
・ マシンセットアップの“使用ユニット”での設定には影響しません。（チェックされていない（使
用しない）ユニットの状態も表示します）
センサの状態表示は、状態の読み込みと表示を連続に行います。
