B- 29 B 14 部品カメラ配線 - 左ヘ ッド Wiring diagram camera LEFT
B-28
B13
ヘッド LED・バルブモーター配線-右ヘッド
Wiring diagram Head RIGHT
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1
EZ1-969-130-22
HARNESS (HIO-HIO1 HFAN1 HFAN2)
ﾊ-ﾈｽ (HIO-HIO1 HFAN1 HFAN2) (R)
1
2
EZ1-969-133-12
HARNESS (HIO1, 2-VDB1, 2, 3,4)
ﾊ-ﾈｽ (HIO1, 2-VDB1, 2, 3, 4)
1
3
EZ1-969-131-23
HARNESS (HIO2-HIO3 ZBRK ETC)
ﾊ-ﾈｽ (HIO2-HIO3 ZBRK ETC) (R)
1
4
EZ1-969-134-16
HARNESS (HEAD ETC-H1M H1E ETC)
ﾊ-ﾈｽ (HEAD ETC-H1M H1E ETC)(R)
1
B-29
B14

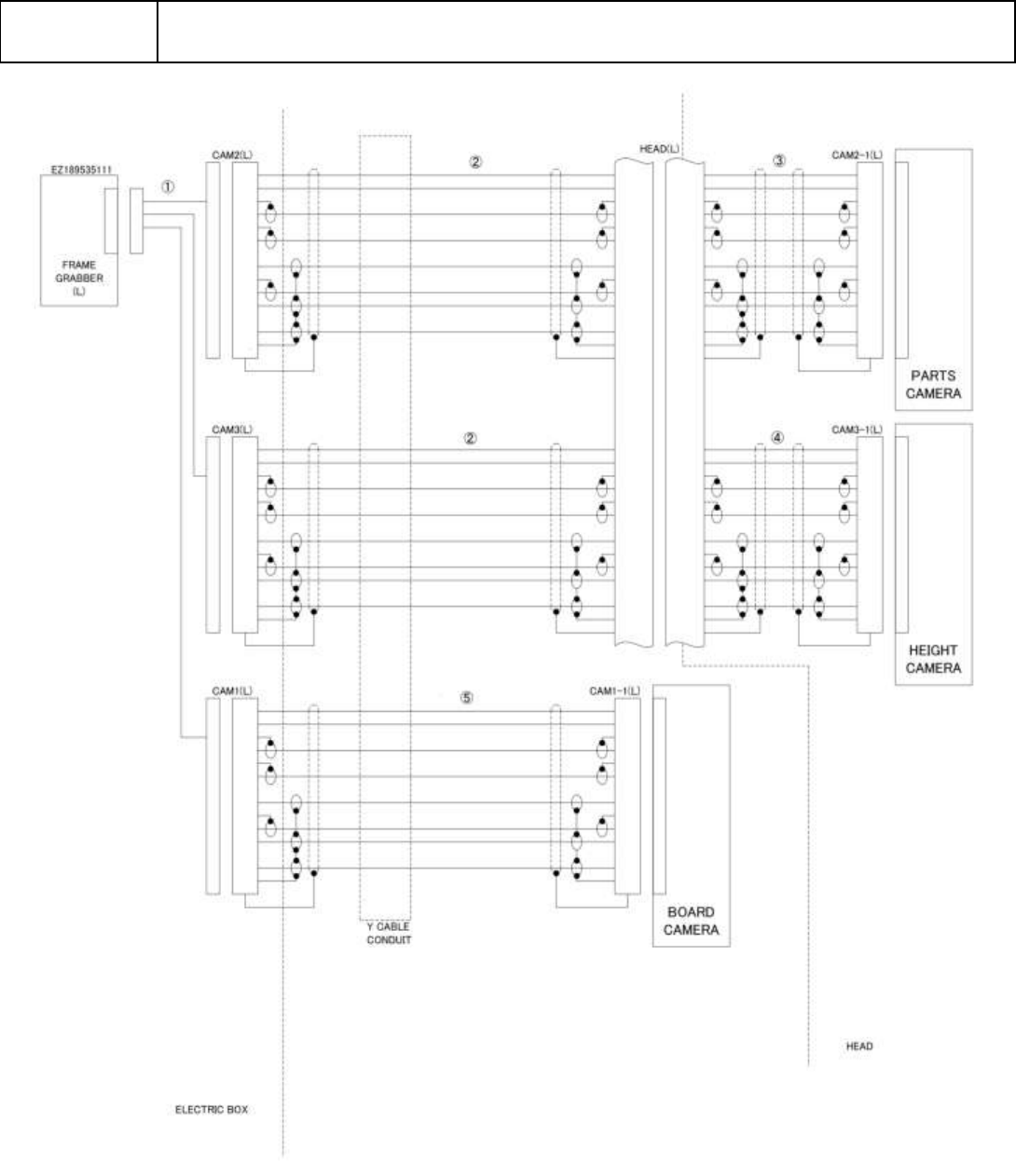

部品カメラ配線-左ヘッド
Wiring diagram camera LEFT
B-30
B14
部品カメラ配線-左ヘッド
Wiring diagram camera LEFT
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1
EZ1-848-067-11
CABLE 3CH CAMERA (26P-12S)
CABLE 3CH CAMERA (26P-12S)
1
2
EZ1-969-129-16
HARNESS (HEAD,ETC-H1M,H1E,ETC)
ﾊ-ﾈｽ (HEAD,ETC-H1M,H1E,ETC)(L)
1
3
EZ1-969-292-14
HARNESS (PART CAMERA)
ﾊ-ﾈｽ (PART CAMERA)
1
4
EZ1-969-292-24
HARNESS (HEIGHT CAMERA)
ﾊ-ﾈｽ (HEIGHT CAMERA)
1
5
EZ1-969-126-12
HARNESS (CAM1P-CAM1C)
ﾊ-ﾈｽ (CAM1P-CAM1C) (L)
1
