B- 32 B15 部品カメラ配線 - 右ヘ ッド Wiring diagra m camera RIGH T ｲﾗｽﾄ番号 Ref.No. 品番 Part Number Description 品名 個数 Q'ty 備考 Remarks 1 EZ1- 848 - 067 - 11 CABLE 3CH CAMERA (26P -12S) CABLE 3CH CAMERA (26P-12S) 1 2 EZ1- 969 - 134…
B-31
B15

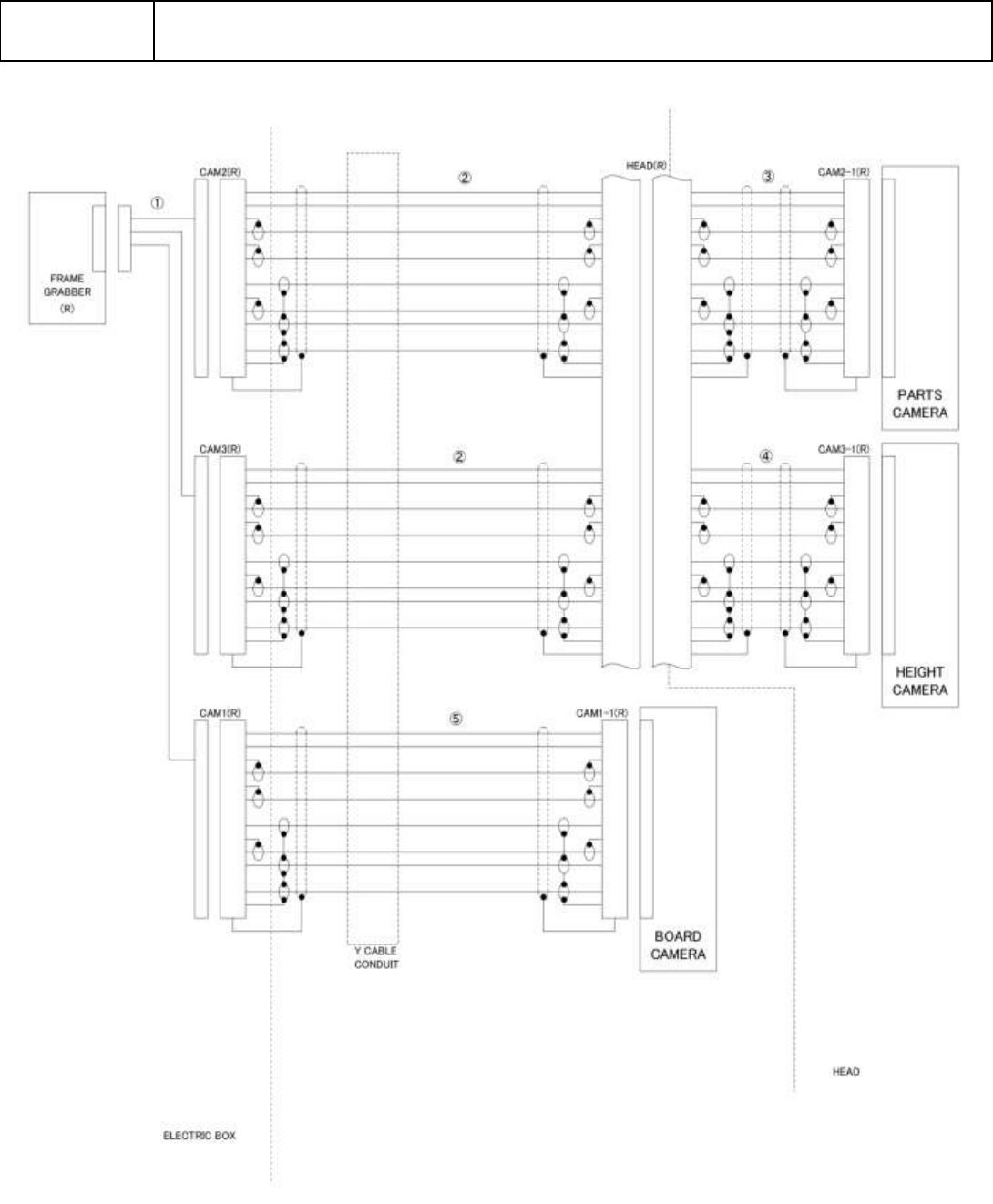

部品カメラ配線-右ヘッド
Wiring diagram camera RIGHT
B-32
B15
部品カメラ配線-右ヘッド
Wiring diagram camera RIGHT
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1
EZ1-848-067-11
CABLE 3CH CAMERA (26P-12S)
CABLE 3CH CAMERA (26P-12S)
1
2
EZ1-969-134-16
HARNESS (HEAD ETC-H1M H1E ETC)
ﾊ-ﾈｽ (HEAD ETC-H1M H1E ETC)(R)
1
3
EZ1-969-292-14
HARNESS (PART CAMERA)
ﾊ-ﾈｽ (PART CAMERA)
1
4
EZ1-969-292-24
HARNESS (HEIGHT CAMERA)
ﾊ-ﾈｽ (HEIGHT CAMERA)
1
5
EZ1-969-126-22
HARNESS (CAM1P-CAM1C)
ﾊ-ﾈｽ (CAM1P-CAM1C) (R)
1
B-33
B16
P8 ヘッド配線
Wiring diagram P8 Head
