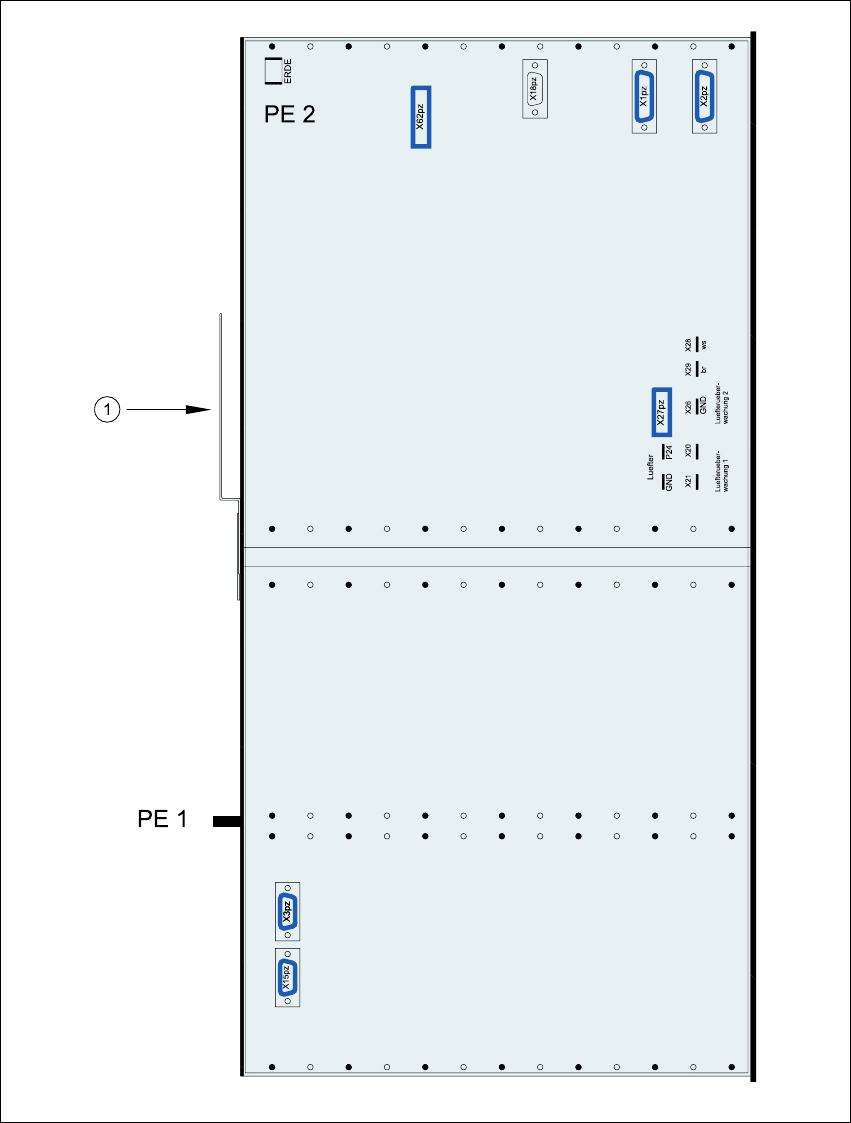

ipojit zadní konektor
1. Plech vedení kabelu
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
175
Æ Elektrické kabely připojte podle následujícího schématu:
4
4
Počítačová
jednotka,
čelní strana
Konektor
Připojovací kabel
Pokyn
Konektor Kabel
X5 X 03002958 + 03002559 Nasunout až na doraz
X7pa X7pa 03002967 Zajistit pomocí šroubů
X8pa X8pa 03002970 Zajistit pomocí šroubů
X7pn X7pn 03003560 Zajistit pomocí šroubů
X6pn X6pn 03003563 Zajistit pomocí šroubů
X5pt X5pt 00335693 W1-W5 Zajistit pomocí šroubů
X6pt X6pt 03002507 W1+W2 Zajistit pomocí šroubů
X7pt X7pt 03003438 W1+W2 Zajistit pomocí šroubů
X5pu X5pu 00335693 W1-W5 Zajistit pomocí šroubů
X6pu X6pu 03002508 W1+W2 Zajistit pomocí šroubů
X7pu X7pu 03003435 W1+W2 Zajistit pomocí šroubů
Počítačová
jednotka,
zadní strana
Konektor
Připojovací kabel
Pokyn
Konektor Kabel
X15pz X15pz 03003434 Připevnit pomocí šroubů
X3pz X3pz 03004063 Připevnit pomocí šroubů
PE1
Kabelový
kroužek
Zemnící kabel
Připevnit podle obr. 4.5 - 8
,
strana 172
X27pz X27pz 03003437 Nasunout až na doraz
X2pz X2pz 03002966 W1-W5 Připevnit pomocí šroubů
X1pz X1pz 03002969 W1-W5 Připevnit pomocí šroubů
X62pz X62pz 03002488 Zaklapnout
PE2 Kabelové oko Zemnící kabel Nasunout až na doraz
X1
Ventilátor v montážní
sadě
Nasunout až na doraz
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
176
4.5.8.2 Montáž počítačové jednotky
Æ Zvedněte opatrně počítačovou jednotku na kolejničky na montážní sadě.
Æ Dejte pozor na to, abyste neskřípli žádný kabel.
Æ Zkontrolujte, zda jsou kabely k čelní straně uloženy v bočním plechovém vedení pro kabely.
(pos. 1 na obr. 4.5 - 9
, strana 173).
Æ Zajistěte kabely na čelní straně pomocí stahovacích pásek.
Æ Zasuňte počítačovou jednotku do montážní sady na doraz.
Æ Připojte kabel ventilátoru na kabel počítačové jednotky.
Æ Zajistěte počítačovou jednotku pomocí imbusových šroubů.
Æ Připevněte zemnící kabel ke dveřím (pos. 2 na obr. 4.5 - 7) tak, jak je to zobrazeno na obr. 4.5
- 8 strana 172.
Æ Zablokujte dveře.
4.5.8.3 Montáž krytů
Æ Připevněte zemnící kabel na každý kryt (pos. 6 na obr. 4.5 - 7) tak, jak je to zobrazeno na obr.
4.5 - 8
strana 172.
Æ Připevněte kryty vždy pomocí 6 imbusových šroubů k rámu stroje.
