Návod k obs luze SIPLACE HF 3 Technická data Verze software SR.504.xx Vydání 07/2003 CZ 3.3 Osazovací hlavy 107 3.3.4.3 T echni cká data Optické st ř ed ě ní s Kamera sou č ás tek, stacio nární , P&P (ty p 22) 50 x 4…
3 Technická data Návod k obsluze SIPLACE HF
3.3 Osazovací hlavy Verze software SR.504.xx Vydání 07/2003 CZ
106
Průběhy pohybů rotačních a posuvných os jsou řízeny regulačními obvody. Senzory polohy a
rychlosti zjišt'ují aktuální hodnoty pohybů os a předávají je obvodům řízení os. Ze srovnání
požadovaných a aktuálních hodnot jsou zjišt'ovány parametry síly a rychlosti pro servozesilovače
a tím pro prováděné pohyby os.
Hodnoty vakua na pipetách jsou během celého procesu odebírání a osazování trvale elektronicky
kontrolovány, aby byla minimalizována chybovost osazování.
3

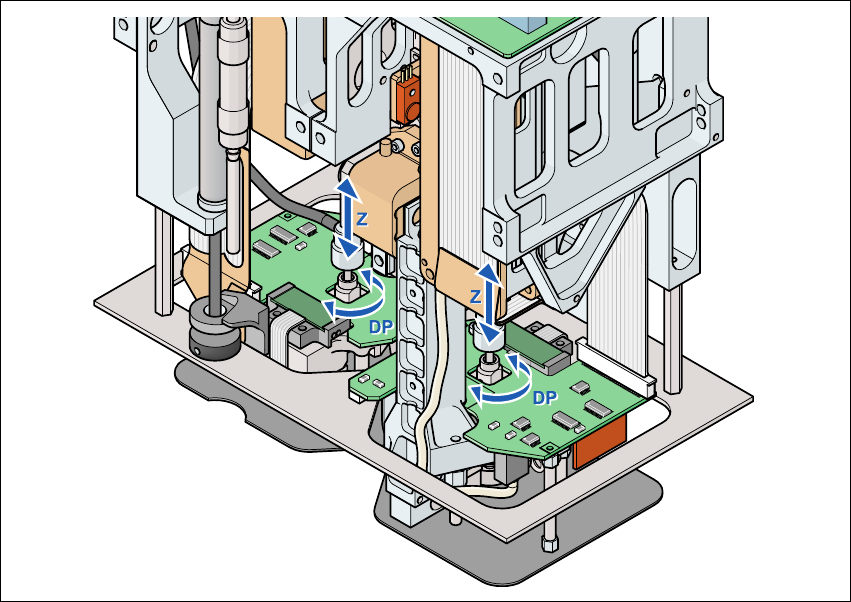

Obr. 3.3 - 9 Popis funkce
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.3 Osazovací hlavy
107
3.3.4.3 Technická data
Optické středění s Kamera součástek,
stacionární,
P&P (typ 22) 50 x 40
Kamera součástek,
stacionární,
P&P (typ 20) 8 x 8
Spektrum součástek 0603 až SO, PLCC, QFP, BGA,
zvláštní součástky, Bare Die,
Flip-Chip
0201 až SO, PLCC, QFP,
sokly, konektory, BGA,
zvláštní součástky, Bare Die,
Flip-Chip, Shield
Specifikace součástek
Max. výška
Min. odstup nožiček
Min. odstup pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. váha
25 mm (vyšší na vyžádání)
0,5 mm
0,56 mm
0,32 mm
1,6 mm x 0,8 mm
50 mm x 40 mm
(jednoduché měření)
P
ř
i provozu se dv
ě
ma pipetami:
1,6 mm x 0,8 mm do
50 mm x 50 mm nebo
1,6 mm x 0,8 mm až
69 mm x 10 mm
P
ř
i provozu s jednou pipetou:
1,6 mm x 0,8 mm do
85 mm x 85 mm nebo
1,6 mm x 0,8 mm do
125 mm x 10 mm nebo
Na vyžádání:
1,6 mm x 0,8 mm až
200 mm x 125 mm
100 g
25 mm (vyšší na vyžádání)
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
8 mm x 8 mm
(jednoduché měření)
100 g
3 Technická data Návod k obsluze SIPLACE HF
3.3 Osazovací hlavy Verze software SR.504.xx Vydání 07/2003 CZ
108
Programovatelná síla
osazování 0,5 N - 15 N 0,5 N - 15 N
Typy pipet 5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
5 xx (standard)
4 xx + adaptér
8 xx + adaptér
9 xx + adaptér
Vzdálenost pipet obou hlav
Pick&Place 70,8 mm 70,8 mm
Maximální výkon osazování 3.500 součástek/h 3.500 součástek/h
X/Y-přesnost ± 35 µm / 4 σ ± 30 µm / 4 σ
Úhlová přesnost 0,07° / 4 σ 0,07° / 4 σ
