Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.7 Rozměry a váha automatu
113
3.7 Rozměry a váha automatu
3.7.1 Rozměry automatu
3

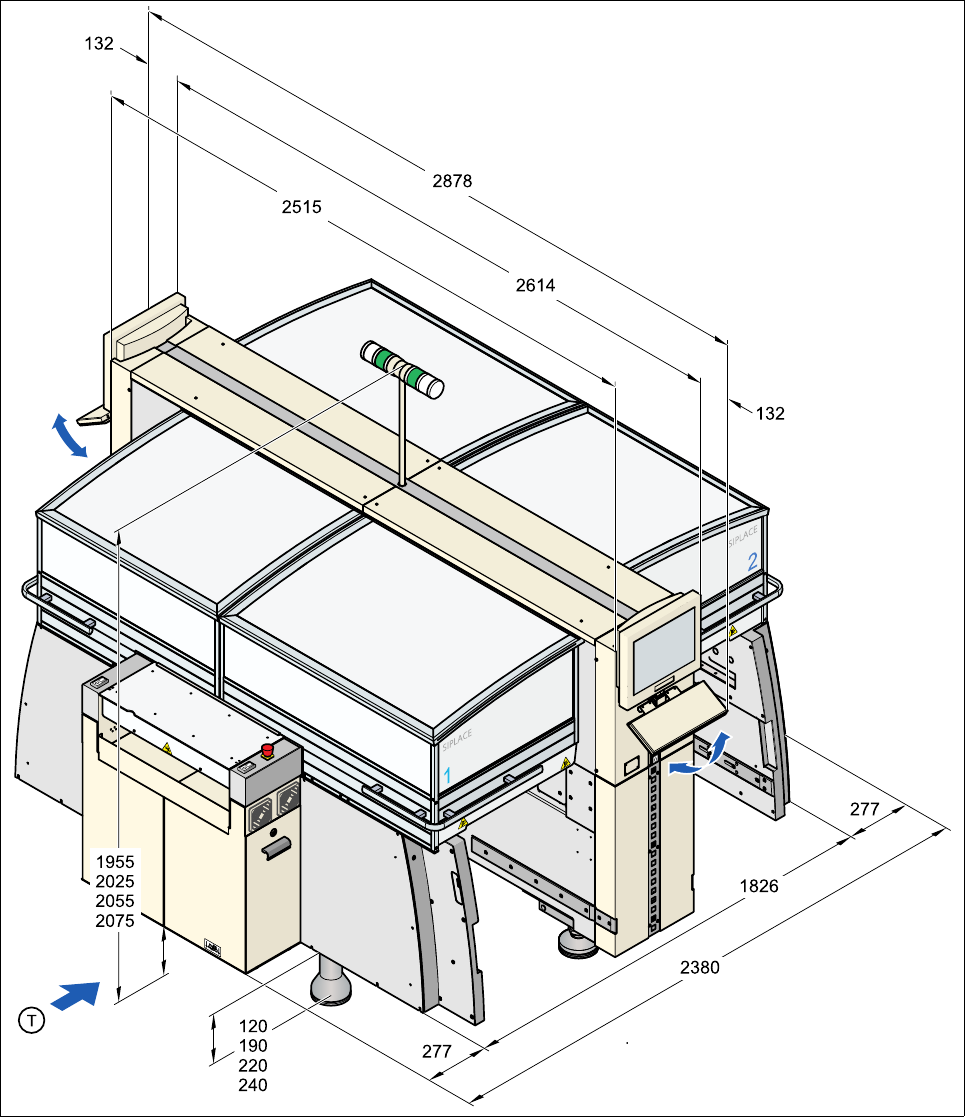

Obr. 3.7 - 1 Rozm
ě
ry automatu (základní stroj)
3 Technická data Návod k obsluze SIPLACE HF
3.7 Rozměry a váha automatu Verze software SR.504.xx Vydání 07/2003 CZ
114
3.7.2 Technická data - rozměry, váha
3
Délka 2380 mm
Šířka
2515 mm
2614 mm včetně monitorů
Výška s varovným světlem Max. 2075
Výška nad podlahou 120 mm standardní výška
240 mm SMEMA-výška
Váha základního modulu 3800 kg
Váha s plnou výbavou 4700 kg
Měrná nosnost základu Min. 1561 kg/m² (bezpečnostní faktor 2)
Specifické zatížení podlahy pro
6 strojních nohou
3 strojní nohy
75,3 N/cm² (bezpečnostní faktor 2)
150,6 N/cm² (bezpečnostní faktor 2)
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.7 Rozměry a váha automatu
115
3.7.3 Těžiště automatu
3

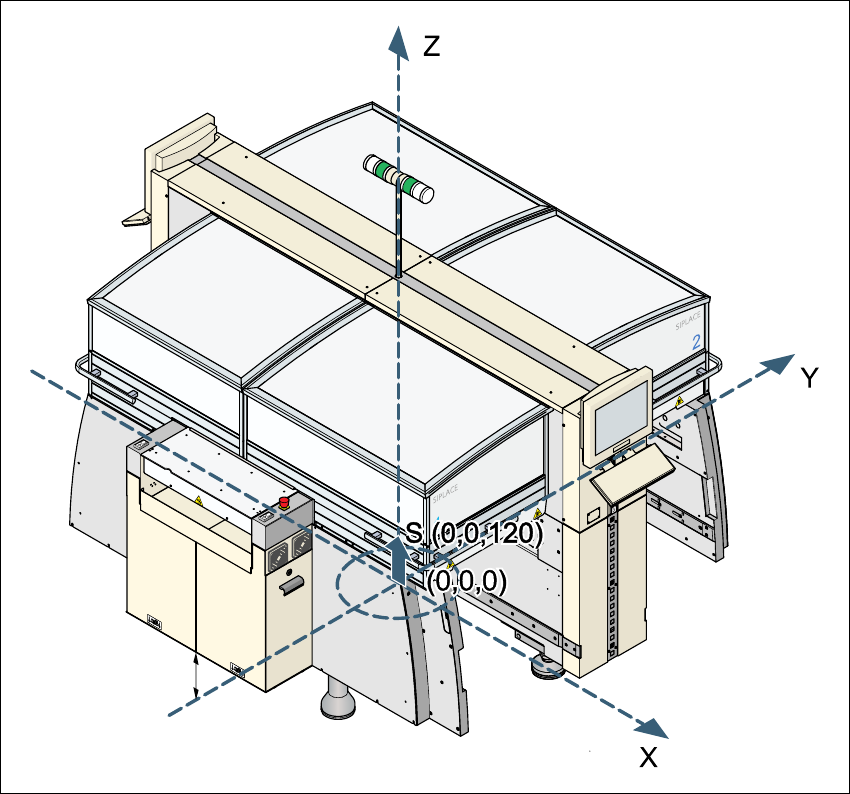

Obr. 3.7 - 2 T
ě
žišt
ě
automatu v milimetrech
3
X-souřadnice 0 mm
Y-souřadnice 0 mm
Z-souřadnice 120 mm výška
TSměr transportu desek
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 830 mm.
