Návod k obs luze SIPLACE HF 3 Technická data Verze software SR.504.xx Vydání 07/2003 CZ 3.7 Rozm ě ry a váha au tomatu 117 3.7.5 Rádius ř azení m ě ni č e Matrix- T ray-C hanger 3 3 Obr . 3.7 - 4 Rádius ř azení MTC
3 Technická data Návod k obsluze SIPLACE HF
3.7 Rozměry a váha automatu Verze software SR.504.xx Vydání 07/2003 CZ
116

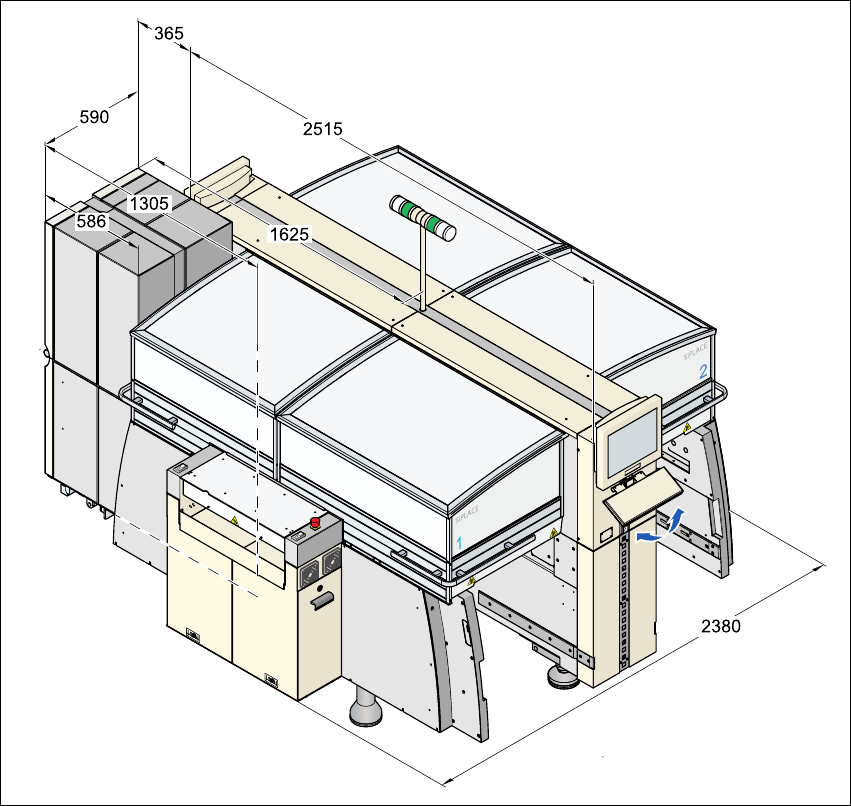

3.7.4 Rozměry automatů s měničem Matrix-Tray-Changer
3
3
Obr. 3.7 - 3 Rozm
ě
ry automat
ů
s m
ě
ni
č
em Matrix-Tray-Changer v milimetrech
3
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.7 Rozměry a váha automatu
117

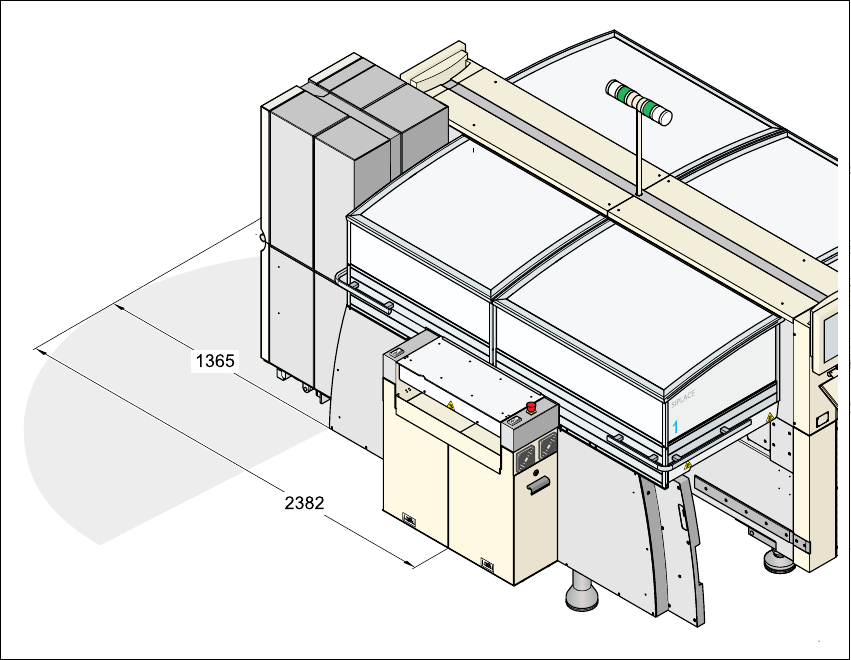

3.7.5 Rádius řazení měniče Matrix-Tray-Changer
3
3
Obr. 3.7 - 4 Rádius
ř
azení MTC
3 Technická data Návod k obsluze SIPLACE HF
3.8 Ovládací prvky Verze software SR.504.xx Vydání 07/2003 CZ
118
3.8 Ovládací prvky
3.8.1 Ovládací a zobrazovací elementy
3
Obr. 3.8 - 1 Ovládací a zobrazovací elementy
3
1. Ovládací panel na straně sít'ového napájení 2. Hlavní vypínač
3. Stop tlačítko (černé) 4. Start tlačítko (bílé)
5. Počitadlo součástek 6. Klávesnice
7. LCD-obrazovka 8. Nouzové stop tlačítko
9. Stavové světlo (T)Směr transportu desky
