3.9 Portály
3.9.1 Poloha portálů
3

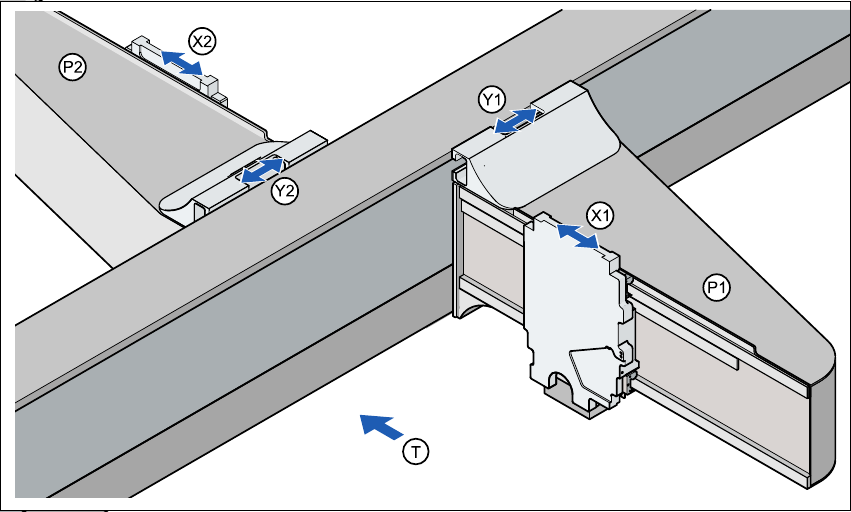

Obr. 3.9 - 1 Poloha portál
ů
3
P1 Portál 1 3
X1 Osa X, portál 1 3
Y1 Osa Y, portál 1 3
P2 Portál 2 3
X2 Osa X, portál 2 3
Y2 Osa Y, portál 2 3
(T) Směr transportu desky 3
3
Portálový systém je sestaven z funkčních skupin 3
–X-osa a
–Y-osa.
3
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.9 Portály
123
3.9.2 Konstrukce osy X
3
Obr. 3.9 - 2 Konstrukce osy X
3
Osa X se skládá v podstatě z následujících hlavních skupin:
– Portálový výložník (1)
– Držák hlavy (2)
– Lineární odměřovací systém (3)
– Vedení (4)
– Lineární pohon s permanentním magnetem (5)
–Zavěšení kabelu (8)
3
3 Technická data Návod k obsluze SIPLACE HF
3.9 Portály Verze software SR.504.xx Vydání 07/2003 CZ
124
Držák hlavy (2) zahrnuje následující komponenty:
– Kamera pod portálem (DPS-kamera systému rozpoznání desek) (6)
– Sada desek hlav (7)
–Měřící hlava měřícího systému
– Hlava Collect&Place nebo hlava SIPLACE TwinHead
Rameno portálu (pos. 1 na obr. 3.9 - 2
) je vyrobeno z uhlíkových vláken s pojícím materiálem.
Tato technologie poskytuje konstrukčním skupinám mimořádně nízkou váhu při extrémní tuhosti.
Osa X je poháněná lineárním motorem. Sekundární díl pohonu sestává z permanentních ma-
gnetů a je namontován na rameno portálu, primární díl je přišroubován k držáku hlavy. Držák hla-
vy byl zkonstruován tak, že na něj lze namontovat všechny typy osazovacích hlav - další vlastnost
přispívající k velké flexibilitě, které je dosaženo s automaty SIPLACE.
3.9.3 Technická data - X-osa
3
Pohon Přímo, lineární motor
Max. rychlost 2,5 m/sec
Výsuv 471 mm
Rozsah pojezdu, mechanického 480 mm
Odměřovací systém Lineární kovové měřítko
Délka měřítka 520 mm
Rozlišení 1 µm
