3.10.1 Kamera součástek (24 x 24) na 12-ti segmentové hlavě Collect&Place
3.10.1.1 Konstrukce
3

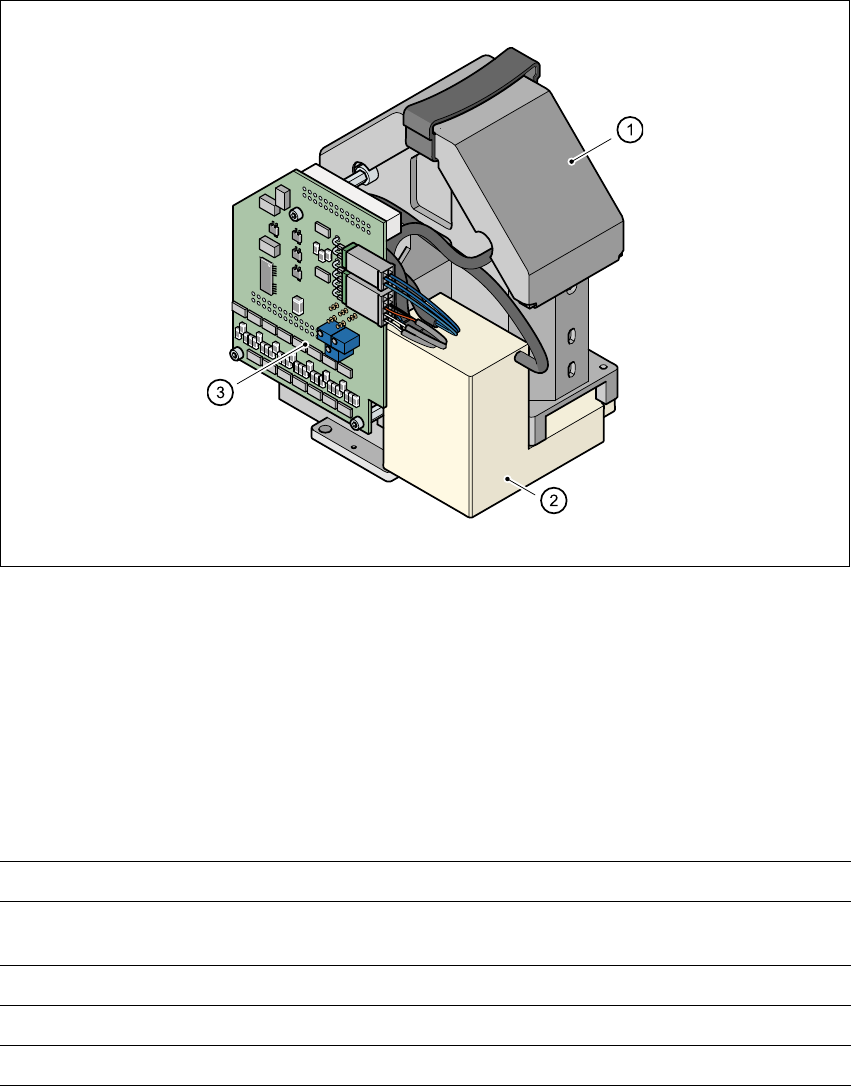

Obr. 3.10 - 2 Kamera sou
č
ástek (24 x 24) na 12-ti segmentové hlav
ě
Collect&Place
3
1. Optika kamery součástek a osvětlení
2. Zesilovač kamery
3. Řízení osvětlení
3
3.10.1.2 Technická data
3
Rozměr součástek 0,6 mm x 0,3 mm až 18,7 mm x 18,7 mm
Spektrum součástek 0201 až PLCC44 včetně BGA, µBGA, Flip-Chip,
TSOP, QFP, PLCC, SO až SO32, DRAM
Minimální odstup nožiček 0,5 mm
Zorné pole 24 mm x 24 mm
Druh osvětlení Čelní osvětlení (tři volně programované roviny)
3 Technická data Návod k obsluze SIPLACE HF
3.10 Rozpoznávací systémy Verze software SR.504.xx Vydání 07/2003 CZ
130
3.10.2 Kamera součástek (39 x 39) na 6-ti segmentové hlavě Collect&Place
3.10.2.1 Konstrukce
3

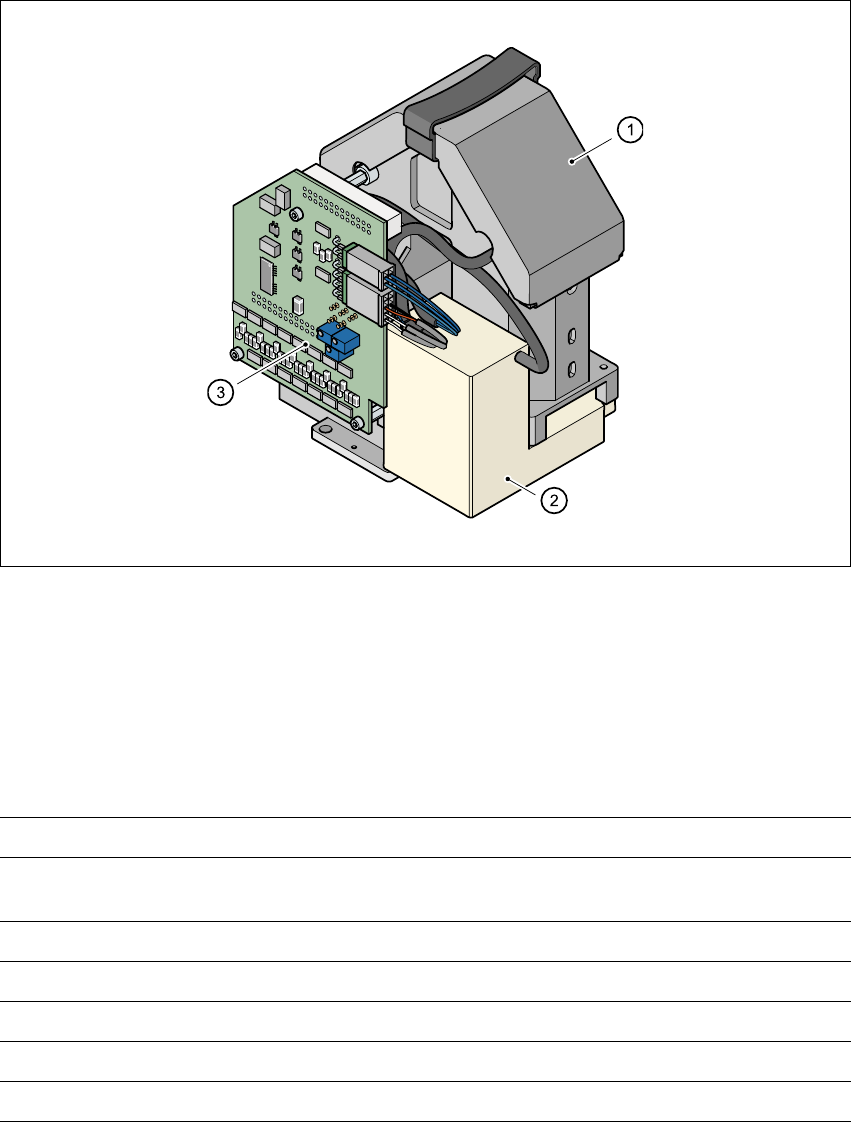

Obr. 3.10 - 3 Kamera sou
č
ástek (39 x 39) na 6-ti segmentové hlav
ě
Collect&Place
3
1. Optika kamery součástek a osvětlení
2. Zesilovač kamery
3. Řízení osvětlení
3.10.2.2 Technická data
3
Rozměr součástek 1,6 mm x 0,8 mm až 32 mm x 32 mm
Spektrum součástek
0603 až 32 mm x 32 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. odstup nožiček 0,5 mm
Min. odstup pájecích bodů 0,56 mm
Min. odstup pájecích bodů 0,32 mm
Zorné pole 39 mm x 39 mm
Druh osvětlení Čelní osvětlení (tři volně programované roviny)
Návod k obsluze SIPLACE HF 3 Technická data
Verze software SR.504.xx Vydání 07/2003 CZ 3.10 Rozpoznávací systémy
131
3.10.3 Kamera součástek pro hlavu TwinHead
3.10.3.1 Konstrukce kamery součástek (stacionární, P&P (typ 22) 50 x 40)
3
Obr. 3.10 - 4 Konstrukce kamery sou
č
ástek (stacionární, P&P (typ 22) 50 x 40)
3.10.3.2 Technická data
3
1. Těleso kamery s integrovanou kamerou a
zesilovačem kamery
2. Skleněná deska - pod ní osvětlovací a optické
roviny
Rozměr součástek Do 40 mm x 50 mm při jednoduchém měření součástky
Spektrum součástek 0603, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
Minimální odstup nožiček 0,5 mm
Min. průměr pájecích bodů 0,32 mm
Zorné pole 45 mm x 60 mm
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
