Návod k obs luze SIPLACE HF 4 Instalace a uvedení do provozu Verze software SR.504.xx Vydání 07/2003 CZ 4.2 Rozm ě r y au tom atu 141 4.2.2 Vzdál enost pra vé stra ny trans portu desek od s t ř edu stroje 4.2.2.1 Jednodu…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.2 Rozměry automatu Verze software SR.504.xx Vydání 07/2003 CZ
140
4.2.1 Odstupy mezi nohami stroje
4
Obr. 4.2 - 3 Odstupy mezi nohami stroje v milimetrech
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.2 Rozměry automatu
141
4.2.2 Vzdálenost pravé strany transportu desek od středu stroje
4.2.2.1 Jednoduchý transport
4

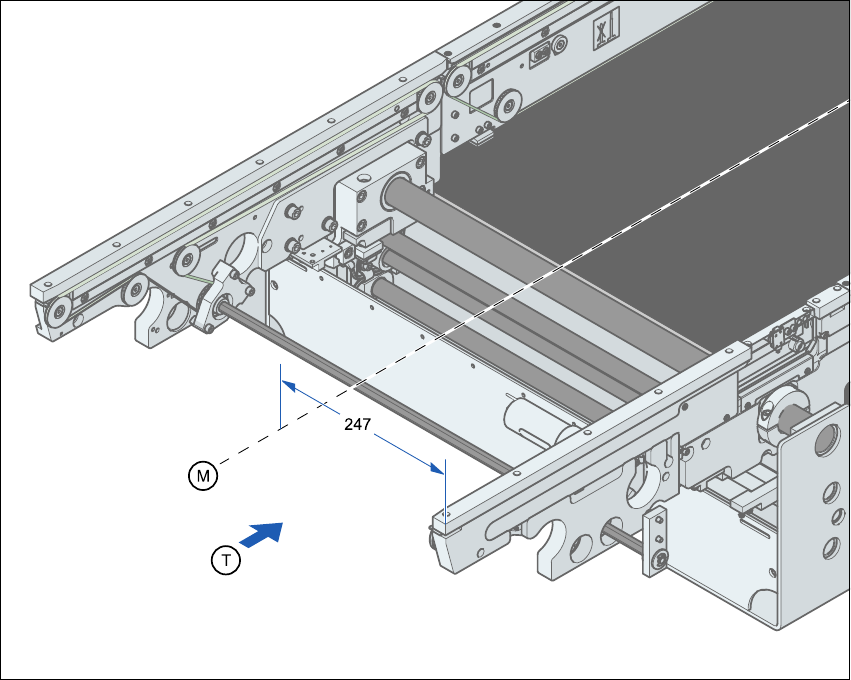

Obr. 4.2 - 4 Vzdálenost pravé strany transportu desek od st
ř
edu stroje v milimetrech
(jednoduchý transport)
4
MStřed stroje
TSměr transportu desek
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.2 Rozměry automatu Verze software SR.504.xx Vydání 07/2003 CZ
142
4.2.2.2 Dvojitý transport
4

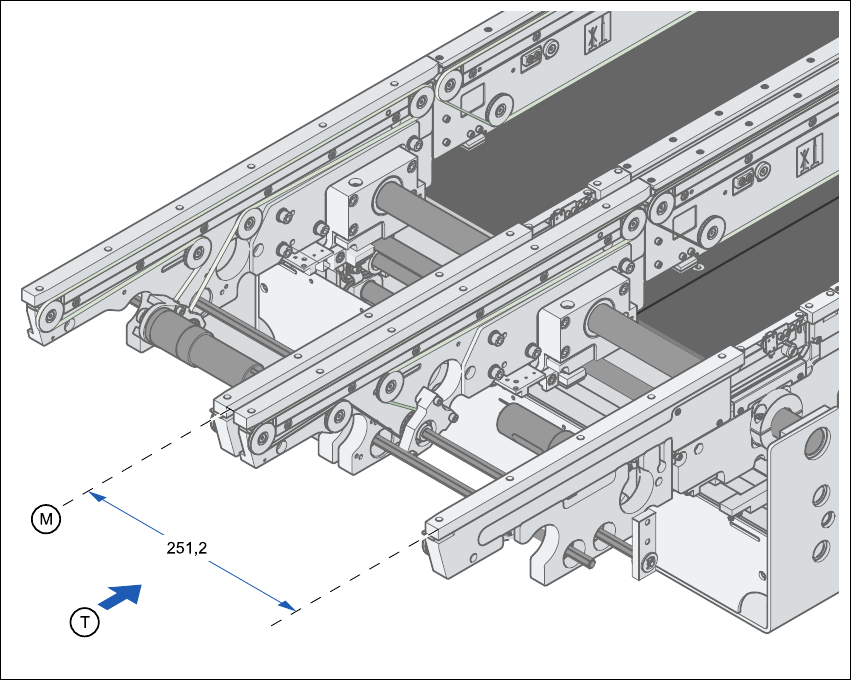

Obr. 4.2 - 5 Vzdálenost pravé strany transportu desek od st
ř
edu stroje v milimetrech
(dvojitý transport)
4
MStřed stroje
TSměr transportu desek
