Návod k obs luze SIPLACE HF 4 Instalace a uvedení do provozu Verze software SR.504.xx Vydá ní 07/2003 CZ 4. 4 Infrastruktura míst a instalace 153 4.4.3 Sít’ové napájení 4 Obr . 4.4 - 2 Poloha sít'ového napájení na a…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.4 Infrastruktura místa instalace Verze software SR.504.xx Vydání 07/2003 CZ
152
4.4.2.3 Přípoj tlakového vzduchu na automatu
4

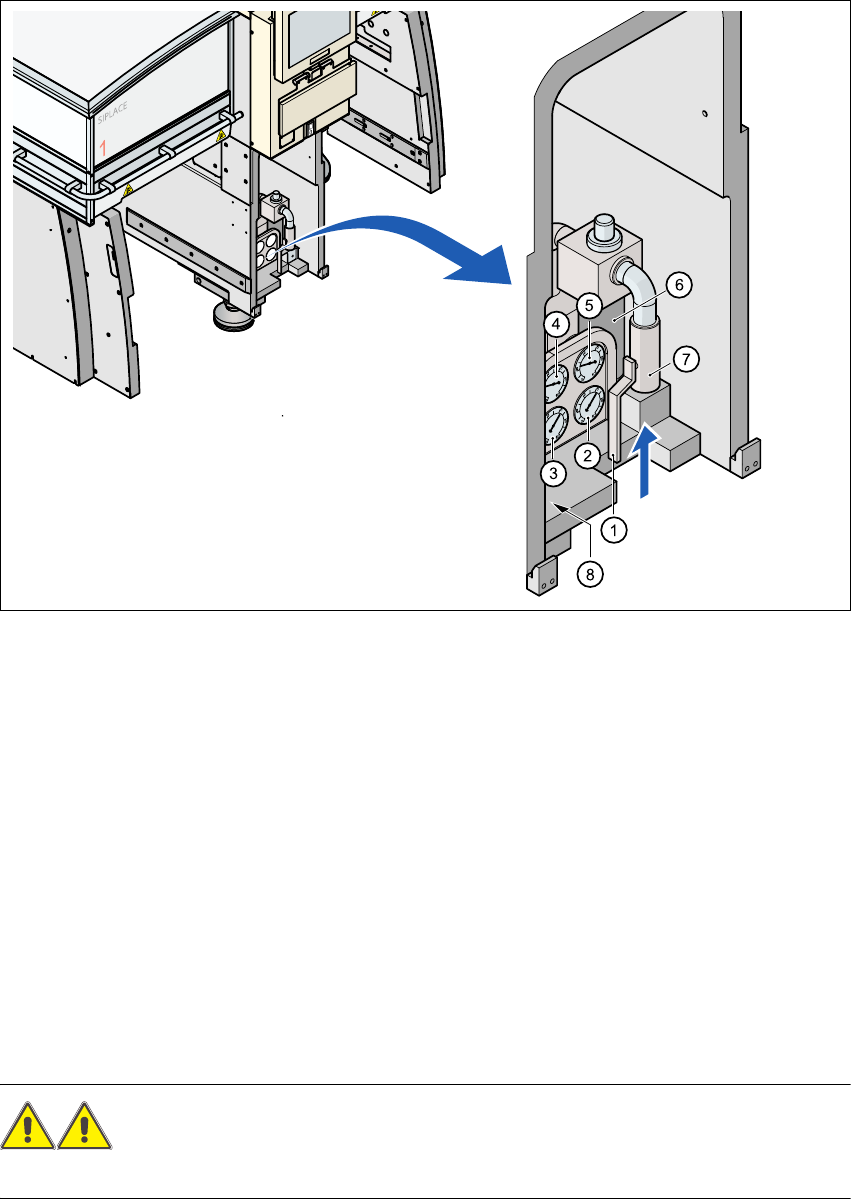

Obr. 4.4 - 1 P
ř
ipojení tlakového vzduchu
(1) Uzavírací kohout v poloze "AUF"(otevřeno)
(2) Tlakoměr pro napájecí tlak strojních komponent
Požadovaný tlak: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (zobrazovaný rozsah 0 - 0,6 MPa, 0 - 6 bar)
(3) Tlakoměr napájecího tlaku rozdělovače portálu
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zobrazovaný rozsah 0 - 0,6 MPa, 0 - 6 bar)
(4) Tlakoměr napájecího tlaku pro podavač Bulkcase
Požadovaný tlak: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zobrazovaný rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(5) Tlakoměr vstupního tlaku
Požadovaný tlak: 0,5 - 1,0 MPa, 5 - 10 bar (zobrazovaný rozsah: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtr tlakového vzduchu
(7) Přípoj tlakového vzduchu
(8) Imbusový šroub pro upevnění pneumatického modulu
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Je zde nebezpečí zranění! 4
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.4 Infrastruktura místa instalace
153
4.4.3 Sít’ové napájení
4

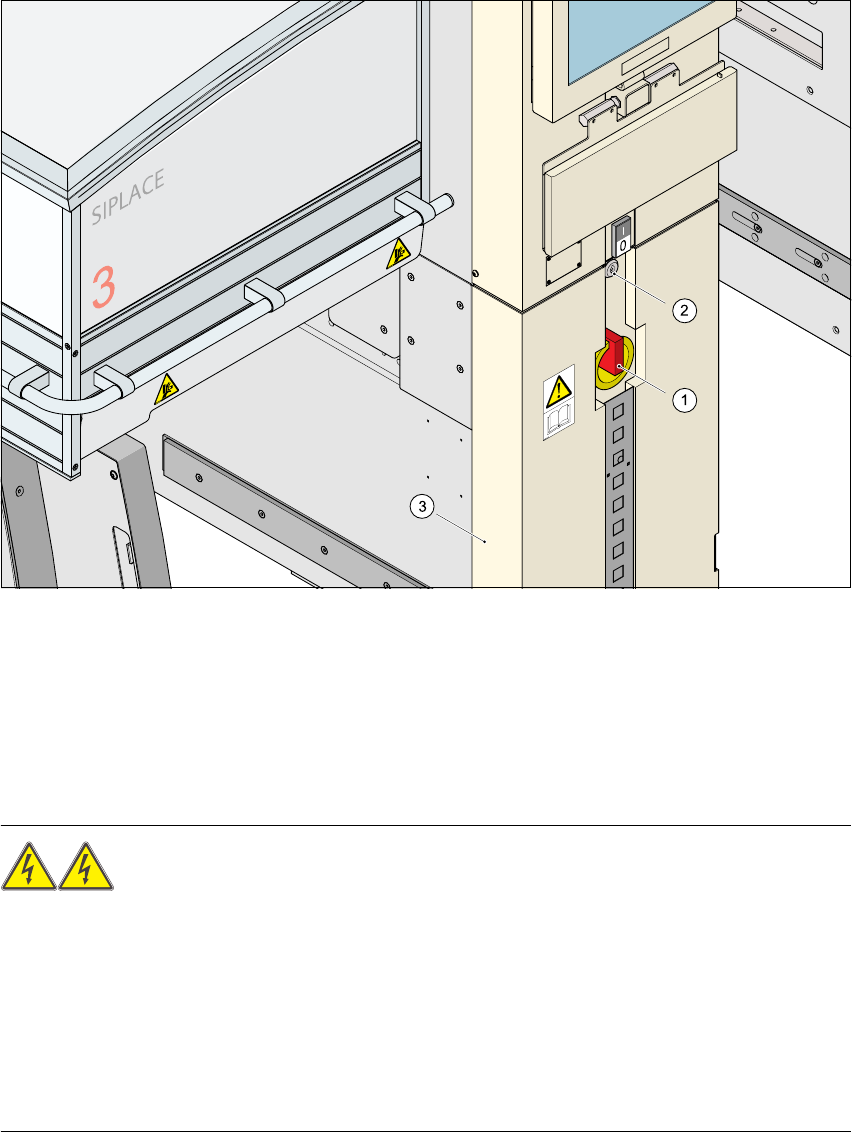

Obr. 4.4 - 2 Poloha sít'ového napájení na automatu
4
1. Hlavní vypínač
2. Blokování
3. Kryt
4
4.4.3.1 Bezpečnostní pokyny
VÝSTRAHA
Automat je napájen sít’ovým napětím 3 x 204 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC příp.
3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebezpečné napětí i při
vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může proto vést k
usmrcení nebo k těžkému poranění a k závažným věcným škodám.
Æ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204, díl 1).
Æ Otevřít kryt nad modulem napájení a připojit automat k síti smí pouze kvalifikovaný a
certifikovaný personál.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.4 Infrastruktura místa instalace Verze software SR.504.xx Vydání 07/2003 CZ
154
4.4.3.2 Hodnoty elektrických přípojů
4
4
4
4
4.4.3.3 Kontrola sít'ového napájení
Zkontrolujte, zda sít'ové napájení odpovídá specifikaci předepsané pro stroj.
POKYN:
V dokumentaci "Sít'ová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků",
číslo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
4
4
4
4.4.3.4 Sít'ový napájecí kabel - specifikace
Pro sít'ový napájecí kabel platí následující specifikace:
5 x 6 mm² při 3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC
5 x 6 mm² při 3 x 204 VAC / 3 x 230 VAC
Barevné značení žil kabelu závisí na zemi provozovatele zařízení.
Napětí přípojů 3 x 204 VAC ± 5 %; 50/60 Hz (U.S.A)
3 x 230 VAC ± 5 %; 50/60 Hz
3 x 380 VAC ± 5 %; 50/60 Hz
3 x 400 VAC ± 5 %; 50/60 Hz (Evropa)
3 x 415 VAC ± 5 %; 50/60 Hz
Jištění 3 x 32 A (3 x 204 VAC)
3 x 32 A (3 x 230 VAC)
3 x 16 A (3 x 380 VAC)
3 x 16 A (3 x 400 VAC)
3 x 16 A (3 x 415 VAC)
Instalovaný příkon 11,1 kVA
Celkový výkon 6,5 kW
Jmenovitý proudový odběr největších spotřebičů 8,4 A
Výpadek napětí Max. 20 msec
