Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.4 Infrastruktura místa instalace
155
POZOR
Elektrické vedení ke každému automatu musí být jednoznačně označeno a musí se nechat
bezpochyby přiřadit (identifikovat). Platí předpisy země, kde je automat provozován.
4

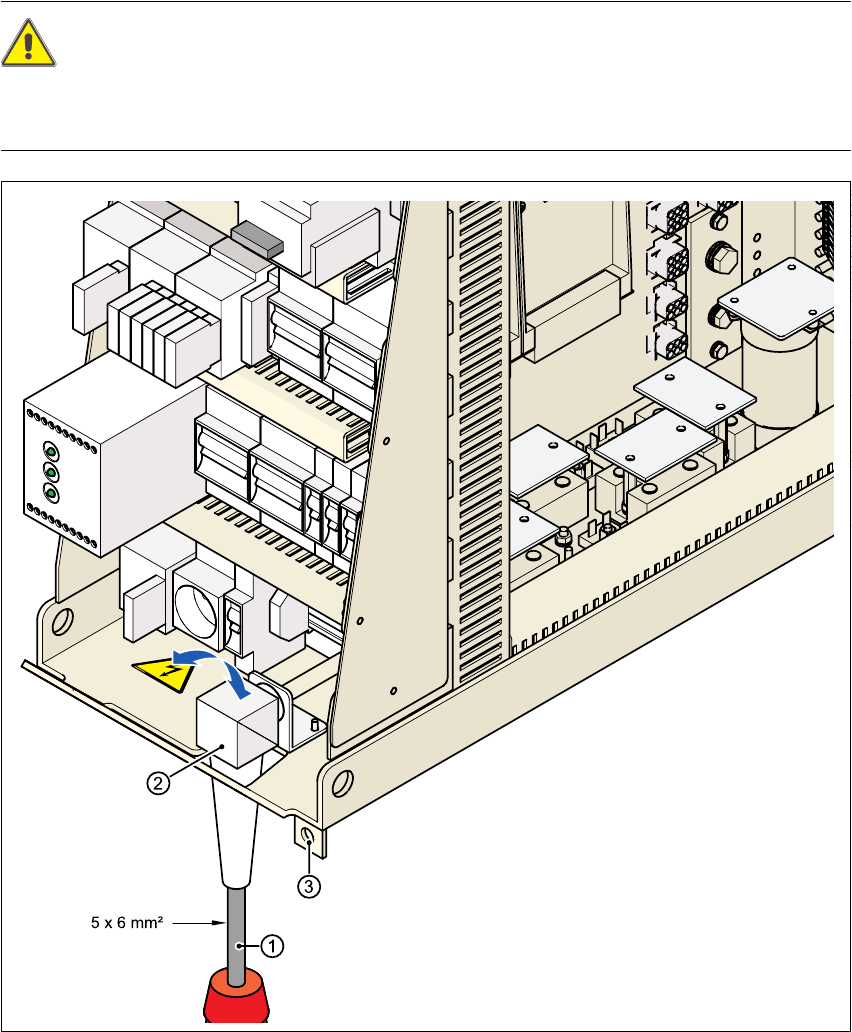

Obr. 4.4 - 3 Pr
ůř
ez vedení sít'ového napájecího kabelu
4
1. Sít'ový napájecí kabel
2. Koleno pro kabelovou průchodku
3. Připevňovací spona pro připevnění modulu sít'ového napájení k rámu stroje
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.4 Infrastruktura místa instalace Verze software SR.504.xx Vydání 07/2003 CZ
156
4.4.3.5 Připojení sít'ového napájecího kabelu
4

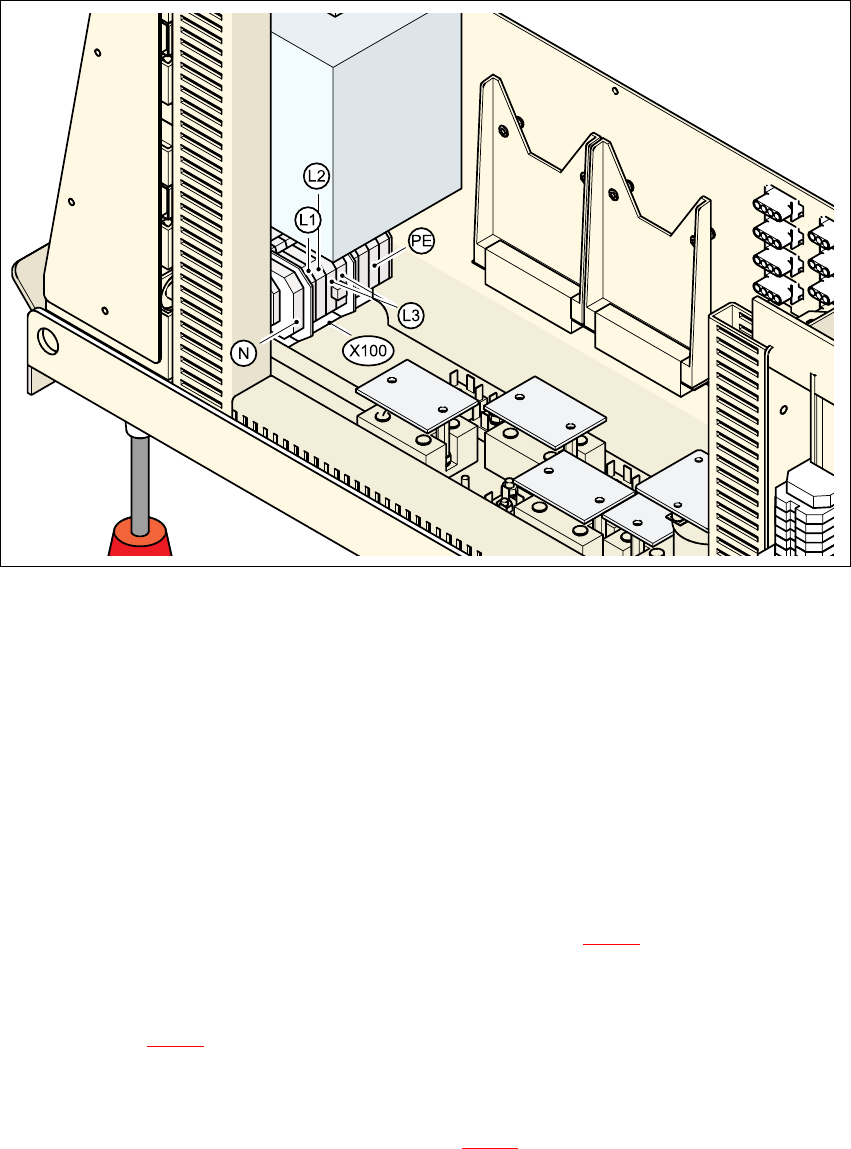

Obr. 4.4 - 4 Svorkovnice pro p
ř
ipojení sít'ového napájecího kabelu
4
(L1) Sít'ová fáze
(L2) Sít'ová fáze
(L3) Sít'ová fáze
(N) Neutrální vodič
(PE) Ochranný vodič
(X100) Svorkovnice
Æ Na všechny konce žil namáčkněte dutinky.
Æ Uvolněte matici na rohové kabelové průchodce (pos. 2 na obr. 4.4 - 3).
Æ Vyndejte kabelovou průchodku.
Æ Protáhněte sít'ový napájecí kabel rohovou kabelovou průchodkou ke svorkovnici X100 (viz
X100 na obr. 4.4 - 4
).
Æ Kabel připojte svorkami a zajistěte dostatečné velký poloměr ohybu. Žíly kabelu nesmí být
zlomeny.
Æ Zaklapněte kabelovou průchodku (pos. 2 na obr. 4.4 - 3) a matici dotáhněte.
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.4 Infrastruktura místa instalace
157
4.4.3.6 Kontrola můstků pro omezení proudu při zapnutí
Omezení proudu při zapnutí musí být konfigurováno v závislosti na napájecím napětí. To se
provádí pomocí zasouvacích můstků na desce pro omezení proudu při zapnutí (pos. 1 na obr. 4.4
- 5).
4
Obr. 4.4 - 5 Umíst
ě
ní desky a konektoru pro omezení proudu p
ř
i zapnutí
4
(1) Deska pro omezení proudu při zapnutí
X1, X2, X3 Konektory pro konfiguraci omezení proudu při zapnutí
Æ Zkontrolujte obsazení můstků a v případě potřeby ho korigujte.
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
3 x 204 VAC
3 x 230 VAC
