4 Instalace a uvedení do provozu Náv od k obsluze S IPLACE HF 4.5 Instalace au tomatu Verze software SR. 504.xx Vydání 07/2003 CZ 158 4.5 Instalace autom atu 4.5.1 T ransportní výšk y desek aut omatu Automa t lze nas tav…
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.4 Infrastruktura místa instalace
157
4.4.3.6 Kontrola můstků pro omezení proudu při zapnutí
Omezení proudu při zapnutí musí být konfigurováno v závislosti na napájecím napětí. To se
provádí pomocí zasouvacích můstků na desce pro omezení proudu při zapnutí (pos. 1 na obr. 4.4
- 5).
4

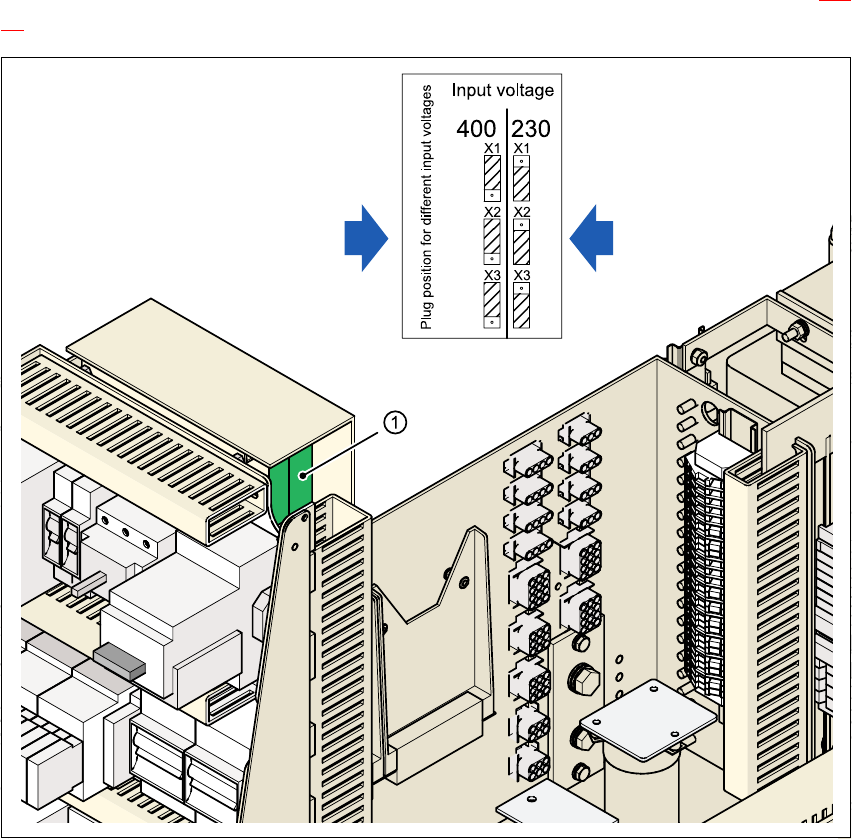

Obr. 4.4 - 5 Umíst
ě
ní desky a konektoru pro omezení proudu p
ř
i zapnutí
4
(1) Deska pro omezení proudu při zapnutí
X1, X2, X3 Konektory pro konfiguraci omezení proudu při zapnutí
Æ Zkontrolujte obsazení můstků a v případě potřeby ho korigujte.
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
3 x 204 VAC
3 x 230 VAC
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
158
4.5 Instalace automatu
4.5.1 Transportní výšky desek automatu
Automat lze nastavit na následující transportní výšky desek:
830 mm ± 15 mm Standardní výška 4
900 mm ± 15 mm SMEMA-výška 4
930 mm ± 15 mm SMEMA-výška 4
950 mm ± 15 mm SMEMA-výška 4
POKYN
Pojmem transportní výška desky se rozumí vzdálenost mezi horní hranou transportu desek a
spodní hranou nohy stroje.
4.5.2 Výstražné pokyny
NEBEZPEČÍ
Instalovat automat a uvést ho do provozu je povoleno pouze technikům SIEMENS nebo
certifikovaným osobám.
Æ Přitom dbejte platných bezpečnostních předpisů.
Æ Pro montáž nohou stroje si nikdy nelehejte pod automat. Všechny konstrukční skupiny a díly
lze namontovat z volných prostorů pro stoly součástek. Pokud byste přesto museli provádět
montážní práce na spodku automatu, musíte si ho vhodným způsobem dodatečně zajistit.
Samotný vysokozdvižný vozík není jako opěra přípustný!
Æ Dbejte na to, aby byly portály nastaveny nad transportní oblast desek, abyste měli během
montáže místo nad hlavou. Vyloučíte tak riziko zranění.
Æ Pro výškové nastavení automatu jsou potřebné dvě osoby:
– jedna osoba provádí potřebné montážní práce,
– druhá osoba sleduje stabilitu automatu zvednutého při montáži.
Æ Pro ochranu Vašich nohou noste speciální zesílenou obuv. Jedna noha stroje váží 6,75 kg.
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
159
4.5.3 Nástroje a pomocné prostředky
Pro výškové nastavení automatu potřebujete následující nástroje a pomocné prostředky:
– Montážní otevřený klíč 17 x 19, číslo výrobku 00096278-01
Rozměr klíče 17 je určen pro demontáž pneumatického přípoje k válci přípravku pro
zasunutí vozíku součástek 4
– Montážní otevřený klíč 30 x 36, číslo výrobku 00096286-01
Rozměr klíče 36 je určen pro šestihranný šroub M24x80 pro výškové nastavení nohou
stroje 4
– Jednostranný klíč SW 65, číslo výrobku. 00353827-01
Rozměr klíče 65 je určen pro šestihrannou kontramatici M24 na noze stroje "HS50" 4
– Imbusový klíč, velikost 10, č. výr. 00373926-01
určen pro imbusové šrouby M12x80 pro připevnění distančních dílů 4
– Imbusový klíč, velikost 14, č. výr. 00373927-01
určen pro imbusové šrouby M16x90 pro připevnění segmentu pro výškové nastavení
nohou stroje 4
– Imbusový klíč, velikost 19, č. výr. 00373928-01
určen pro imbusové šrouby M24x90 pro stažení nohou stroje 4
– Vysokozdvižný vozík
Délka vidlic: min. 1800 mm 4
Nosnost: min. 6000 kg 4
Vzdálenost vidlí: viz obr.
4.5 - 1 4
– Vodováha stroje: Přesnost 0,02 mm/m
– Systém transportu na vzdušných vacích: SIPLACE HSxx, č. výrobku 00119002-01
