Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
163
4.5.4.1 Přednastavení výšky nohou stroje "HS50"
Nejprve se přednastaví nohy stroje "HS50". Podle výšky automatu musí být na spodní stranu
přišroubovány distanční díly (dbát na jejich správnou polohu).
Nastavení transportní výšky desek na 830 mm 4
Pro transportní výšku desek 830 mm nepotřebujete žádný distanční díl.
Æ Zašroubujte nohu stroje "HS50" do příslušného závitu co možná nejdále (viz bod 5 na obr. 4.5
- 2).
Nastavení transportní výšky desek na 900 mm 4
Pro transportní výšku desek 900 mm potřebujete distanční díl.
Æ Nasměrujte ho tak, aby byl ve svislém směru rozměr 90 mm a vrtání pro nohu stroje "HS50"
směřovalo dolů.
4
4
4
4
4
4
4
4
4
4
4
4
Obr. 4.5 - 3 Orientace distan
č
ního dílu pro transportní výšku 900 mm
4
(1) Distanční díl-výška 90 mm
(2) Noha stroje "HS50"
(3) Kontramatice M24
(4) Imbusový šroub M12x80, 4 kusy
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
164
Æ Zašroubujte nohu stroje "HS50" do vrtání na spodní straně distančního dílu.
Æ Oba distanční díly na spodní straně stroje orientujte podle následujícího:
– Otvor distančního dílu na straně modulu pneumatiky ukazuje ve směru transportu desek
(viz bod 4 na obr. 4.5 - 2
, strana 162).
– Otvor distančního dílu na straně elektrického napájecího modulu ukazuje proti směru
pohybu desek (viz bod 3 na obr. 4.5 - 2
, strana 162).
Æ Oba distanční díly připevněte vždy čtyřmi imbusovými šrouby M12x80 (viz bod 4 na obr. 4.5 -
3). K tomu využijte šroubovací vložku s rozměrem klíče 10 mm.
Výšku transportu desek nastavit na 930 mm a 950 mm 4
I pro transportní výšku desek 930 mm a 950 mm potřebujete distanční díl.
Æ Orientujte distanční díl tak, aby byl vertikální rozměr 122,5 mm a vrtání pro nohu stroje "HS50"
ukazovalo dolů.
4
Obr. 4.5 - 4 Orientace distan
č
ního dílu pro transportní výšky 930 a 950 mm
4
(1) Distanční díl-výška 122,5 mm
(2) Noha stroje "HS50"
(3) Kontramatice M24
(4) Imbusový šroub M12x80, 4 kusy
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
165
Æ Zašroubujte nohu stroje "HS50" do vrtání na spodní straně distančního dílu.
Æ Oba distanční díly orientujte podle následujícího:
– Otvor distančního dílu na straně modulu pneumatiky ukazuje ve směru transportu desek
(viz bod 4 na obr. 4.5 - 2
, strana 162).
– Otvor distančního dílu na straně elektrického napájecího modulu ukazuje proti směru
pohybu desek (viz bod 3 na obr. 4.5 - 2
, strana 162).
Æ Oba distanční díly připevněte vždy čtyřmi imbusovými šrouby M12x80 (viz bod 4 na obr. 4.5 -
4). K tomu využijte šroubovací vložku s rozměrem klíče 10 mm.

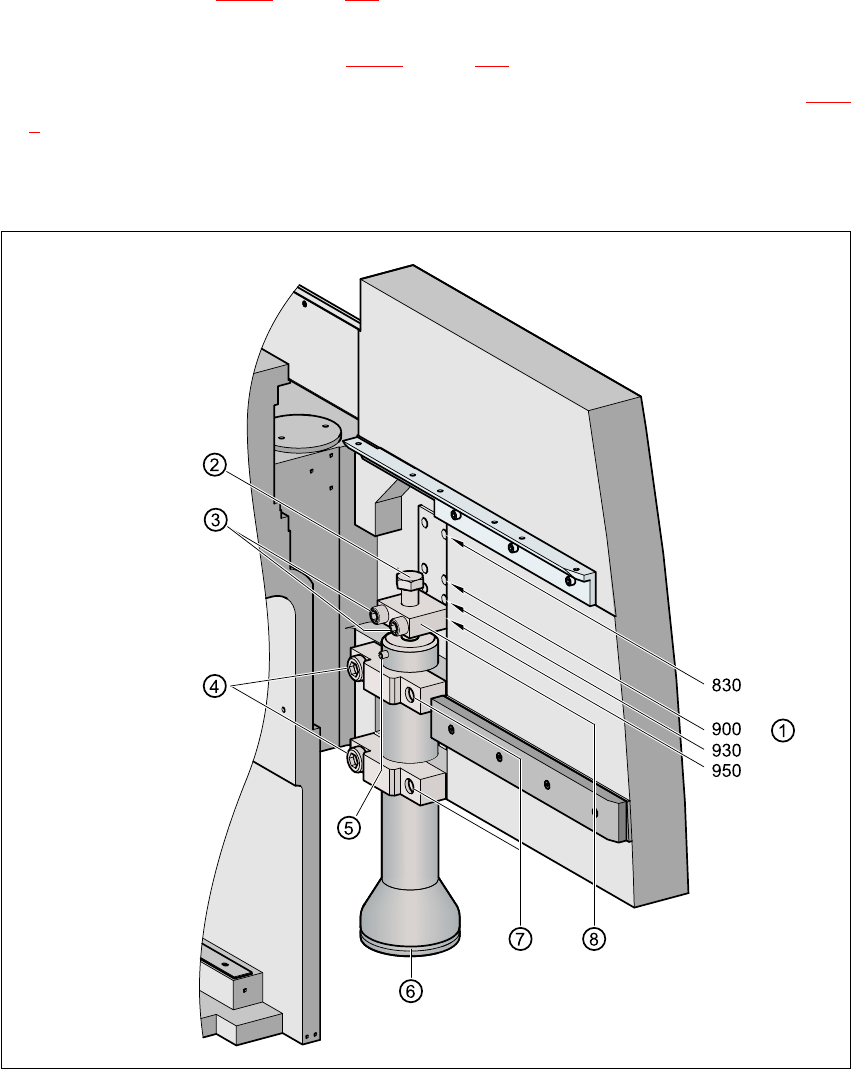

4.5.4.2 Přednastavení výšky nohou stroje
4
Obr. 4.5 - 5 P
ř
ednastavení výšky nohou stroje
