4 Instalace a uvedení do provozu Náv od k obsluze S IPLACE HF 4.5 Instalace au tomatu Verze software SR. 504.xx Vydání 07/2003 CZ 168 4.5.6 Montáž vstupního transportu 4.5.6.1 Nástroje – Sa da imbu sový ch klí čů , DIN 9…
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
167
4.5.5 Instalace montážních sad na rám stroje
4.5.5.1 Montáž montážní sady na vstupní straně desek
Při expedici automatu jsou montážní sady na straně vstupu desek a vstupního transportu
demontovány. Při instalaci montážní sady na vstupní straně desek postupujte následovně:
– Montáž vstupního transportu
viz odstavec 4.5.6, strana 168
– Montáž montážní sady na vstupní straně desek viz odstavec 4.5.7, strana 170
– Instalace počítačové jednotky viz odstavec 4.5.8, strana 173
– Montáž hlavního ukazatele poruch viz odstavec 4.5.12, strana 184
– Integrace automatu do výrobní linky viz odstavec 4.5.13, strana 184
– Konečné nastavení automatu viz odstavec 4.5.14, strana 188
4.5.5.2 Montáž montážní sady na výstupní straně desek
Pokud byla z transportních důvodů demontována montážní sada i na výstupní straně desek,
musíte provést, dříve než automat integrujete do výrobní linky (viz odstavec 4.5.13
, strana 184),
ještě následující pracovní kroky:
– Montáž výstupního transportu
viz odstavec 4.5.9, strana 177
– Montáž montážní sady na výstupní straně desek viz odstavec 4.5.10, strana 179
– Instalace jednotky osy viz odstavec 4.5.11, strana 182
– Montáž hlavního ukazatele poruch viz odstavec 4.5.12, strana 184
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
168
4.5.6 Montáž vstupního transportu
4.5.6.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Křížový šroubovák, velikost 1
4.5.6.2 Montáž
4

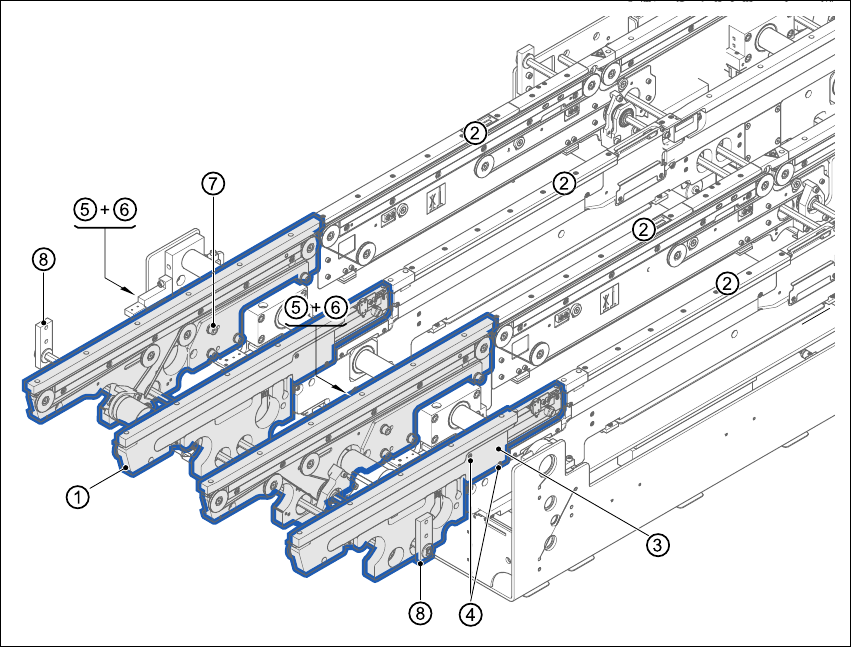

Obr. 4.5 - 6 Vstupní transport- dvojitý transport
4
1. Vstupní transport, bočnice
2. Transport na zpracování 1, bočnice
3. Kryt kabelu 20 x 200
4. Zápustný šroub, ISO 7046, M3x6, 2 kusy na kryt kabelu
5. Kryt kabelu 20 x 310
6. Imbusový šroub DIN 912, M3x5, 1 kus na kryt kabelu
7. Imbusový šroub DIN 912, M6x16, a podložky, 4 kusy na bočnici
8. Vedení šestihranného hřídele
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
169
Æ Demontujte kryty kabelu (pos. 3 a 5 na obr. 4.5 - 6) z vozíku (pos. 1 na obr. 4.5 - 6) výstupního
transportu.
Æ Nasaďte bočnici (pos. 1 na obr. 4.5 - 6) opatrně na bočnici transportu na zpracování (pos. 2 na
obr. 4.5 - 6
).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
Æ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek (pos.
7 na obr. 4.5 - 6
).
Æ Zapojte elektrické kabely světelných závor a hnacích motorů.
Æ Připevněte kryty kabelů (pos. 3 a 5 na obr. 4.5 - 6).
