Návod k obs luze SIPLACE HF 4 Instalace a uvedení do provozu Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu 171 Æ Odstra ň te oba kryty (pos. 6 na obr . 4.5 - 7 ). POZO R 4 Neod šrou bujt e t ř i spodn…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
170
4.5.7 Montáž montážní sady na vstupní straně desek
4.5.7.1 Nástroje
– Imbusové klíče, DIN 911, sada
–Klíče stroje
4.5.7.2 Montáž
4

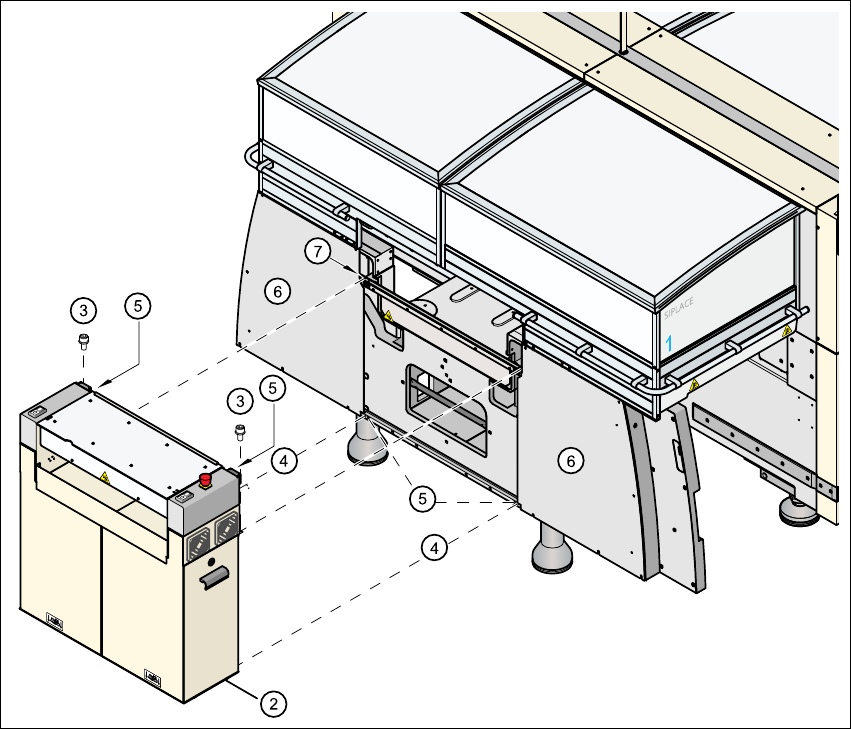

Obr. 4.5 - 7 Montáž montážní sady na vstupní stran
ě
desek
1. Montážní sada
2. Dveře
3. Imbusové šrouby DIN 912, M6x16 a podložky
4. Imbusové šrouby DIN 912, M6x16 a podložky
5. Zemnící přípoj
6. Kryt
7. Zásuvná lišta
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
171
Æ Odstraňte oba kryty (pos. 6 na obr. 4.5 - 7).
POZOR 4
Neodšroubujte tři spodní šrouby současně, ale pouze je uvolněte, aby kryt nespadl.
Æ Odpojte od krytu zemnící kabel.
Æ Odstraňte oboje dveře (pos. 2 na obr. 4.5 - 7) z montážní sady (pos. 1).
POKYN: 4
Pro vyloučení poškození doporučujeme, aby při montáži montážní sady pomáhala druhá
osoba.
Æ Zvedněte montážní sadu (pos. 1 na obr. 4.5 - 7) na rám stroje a nastavte ji tak, aby oba
montážní úhelníky dosedly na montážní lišty (pos. 7 na obr. 4.5 - 7
).
POZOR 4
Dejte pozor na to, aby montážní sada nekolidovala s šestihranným hřídelem transportu
desek a neohnula se přitom.
Æ Připevněte montážní sadu pomocí 4 imbusových šroubů M6x16 a podložek.
4.5.7.3 Připevnění vedení šestihranného hřídele
Æ U jednoduchého transportu připevněte
jedno
vedení pro šestihrannou hřídel (pos. 8 na obr.
4.5 - 6
) na montážní sadu pomocí dvou imbusových šroubů M6x16 a podložek.
Æ U dvojitého transportu připevněte dvě vedení pro šestihrannou hřídel (pos. 8 na obr. 4.5 - 6)
na montážní sadu vždy pomocí dvou imbusových šroubů M6x16 a podložek.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
172
4.5.7.4 Připojení elektrických kabelů
4
*) Při pohledu ve směru pohybu desek
4.5.7.5 Montáž zemnícího kabelu dveří
Æ Oba zemnící kabely dveří (pos. 5 na obr. 4.5 - 7) připevněte následujícím způsobem na rám
stroje:
4
Obr. 4.5 - 8 P
ř
ipojit zemnící kabel
Levá strana montážní sady
*)
s
Konektor/kabel Na konektor/kabel
Start a stop tlačítka /
Spínač krycí klapky desek
X61/03004703 X61/03002537
Spínač ochranného krytu, stanoviště 4
X51/03004700 X51/03002539
Pravá strana montážní sady
*)
s
Konektor/kabel Na konektor/kabel
Tlačítko nouzového vypnutí
Start a stop tlačítka
X64/03004704 X64/03002538
Spínač ochranného krytu, stanoviště 1
X54/03004700 X54/03002540
Šestihranná matice M5
Pérová podložka M5, DIN 7980
Podložka M5, DIN 125
Kabelové oko, kruhové
Kontaktní podložka
