Návod k obs luze SIPLACE HF 4 Instalace a uvedení do provozu Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu 177 4.5.9 Montáž výstupního transportu 4.5.9.1 Nástroje – Imbus ové klí č e, DIN 91 1, sad a …
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
176
4.5.8.2 Montáž počítačové jednotky
Æ Zvedněte opatrně počítačovou jednotku na kolejničky na montážní sadě.
Æ Dejte pozor na to, abyste neskřípli žádný kabel.
Æ Zkontrolujte, zda jsou kabely k čelní straně uloženy v bočním plechovém vedení pro kabely.
(pos. 1 na obr. 4.5 - 9
, strana 173).
Æ Zajistěte kabely na čelní straně pomocí stahovacích pásek.
Æ Zasuňte počítačovou jednotku do montážní sady na doraz.
Æ Připojte kabel ventilátoru na kabel počítačové jednotky.
Æ Zajistěte počítačovou jednotku pomocí imbusových šroubů.
Æ Připevněte zemnící kabel ke dveřím (pos. 2 na obr. 4.5 - 7) tak, jak je to zobrazeno na obr. 4.5
- 8 strana 172.
Æ Zablokujte dveře.
4.5.8.3 Montáž krytů
Æ Připevněte zemnící kabel na každý kryt (pos. 6 na obr. 4.5 - 7) tak, jak je to zobrazeno na obr.
4.5 - 8
strana 172.
Æ Připevněte kryty vždy pomocí 6 imbusových šroubů k rámu stroje.
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
177
4.5.9 Montáž výstupního transportu
4.5.9.1 Nástroje
– Imbusové klíče, DIN 911, sada
–Křížový šroubovák, velikost 1
4.5.9.2 Montáž
4

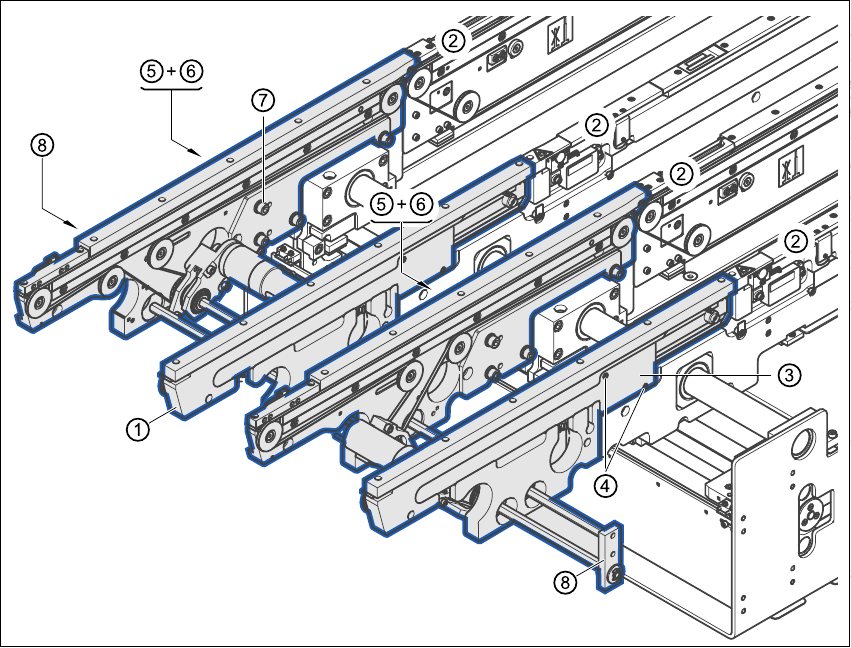

Obr. 4.5 - 11 Výstupní transport - dvojitý transport
4
1. Výstupní transport, bočnice
2. Transport na zpracování 2, bočnice
3. Kryt kabelu 20 x 200
4. Zápustný šroub, ISO 7046, M3x6, 2 kusy na kryt kabelu
5. Kryt kabelu 20 x 310
6. Imbusový šroub DIN 912, M3x5, 1 kus na kryt kabelu
7. Imbusový šroub DIN 912, M6x16, a podložky, 4 kusy na bočnici
8. Vedení šestihranného hřídele
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.5 Instalace automatu Verze software SR.504.xx Vydání 07/2003 CZ
178
Æ Demontujte kryty kabelu (pos. 3 a 5 na obr. 4.5 - 11) z vozíku (pos. 1 na obr. 4.5 - 11)
výstupního transportu.
Æ Nasaďte bočnici (pos. 1 na obr. 4.5 - 11) opatrně na bočnici transportu na zpracování (pos. 2
na obr. 4.5 - 11
).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
Æ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek
(pos. 7 na obr. 4.5 - 11
).
Æ Zapojte elektrické kabely světelných závor a hnacích motorů.
Æ Připevněte kryty kabelu (pos. 3 a 5 na obr. 4.5 - 11).
