4 Instalace a uvedení do provozu Náv od k obsluze S IPLACE HF 4.6 P ř izp ů sobe ní vozíku sou č ástek transportní v ýšce desek Verze software S R.504.xx Vydání 07/2003 CZ 192 4.6 P ř izp ů sobe ní vo zíku s ou č ástek t…
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.5 Instalace automatu
191
4.5.14.1 Demontáž pneumatického přípoje vtahovacího přípravku vozíku součástek
4

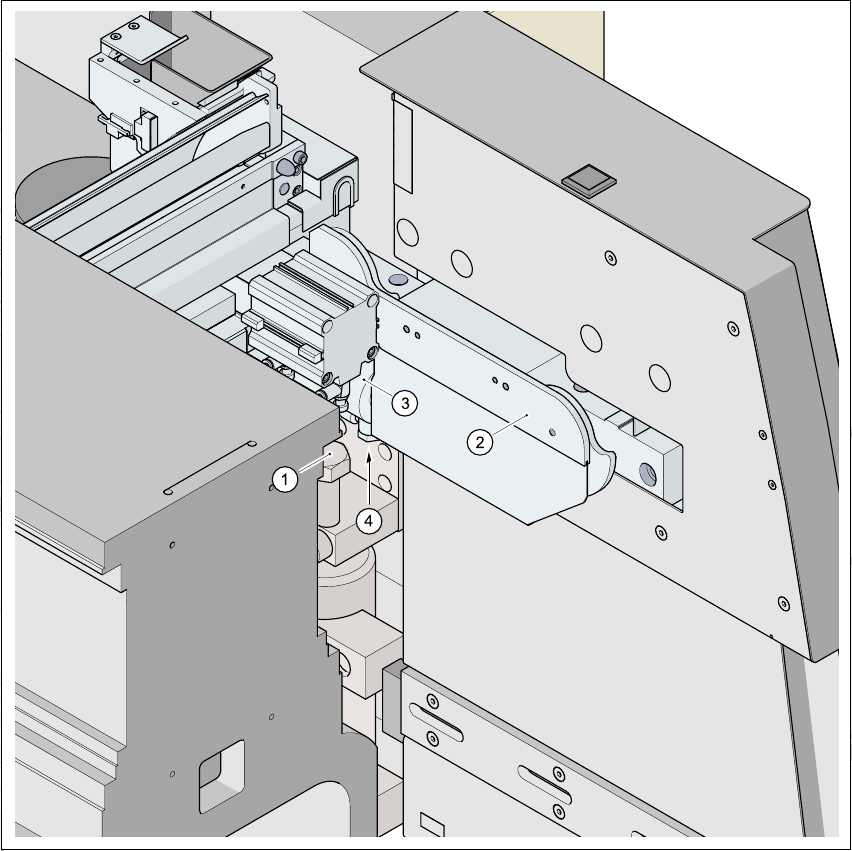

Obr. 4.5 - 20 Pneumatický p
ř
ípoj válce vtahovacího p
ř
ípravku vozíku sou
č
ástek
4
1. Šestihranný šroub M24 x 80
2. Vtahovací přípravek vozíku součástek
3. Válec
4. Pneumatický přípoj, šestihranná matice M10
Æ Pomocí klíče SW17 odšroubujte pneumatický přípoj na vtahovacím přípravku.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.6 Přizpůsobení vozíku součástek transportní výšce desek Verze software SR.504.xx Vydání 07/2003 CZ
192
4.6 Přizpůsobení vozíku součástek transportní výšce
desek
Vozík součástek lze několika málo úkony nastavit na následující transportní výšky desek:
830 mm ± 15 mm Standardní výška
900 mm ± 15 mm SMEMA-výška
930 mm ± 15 mm SMEMA-výška
950 mm ± 15 mm SMEMA-výška 4
4

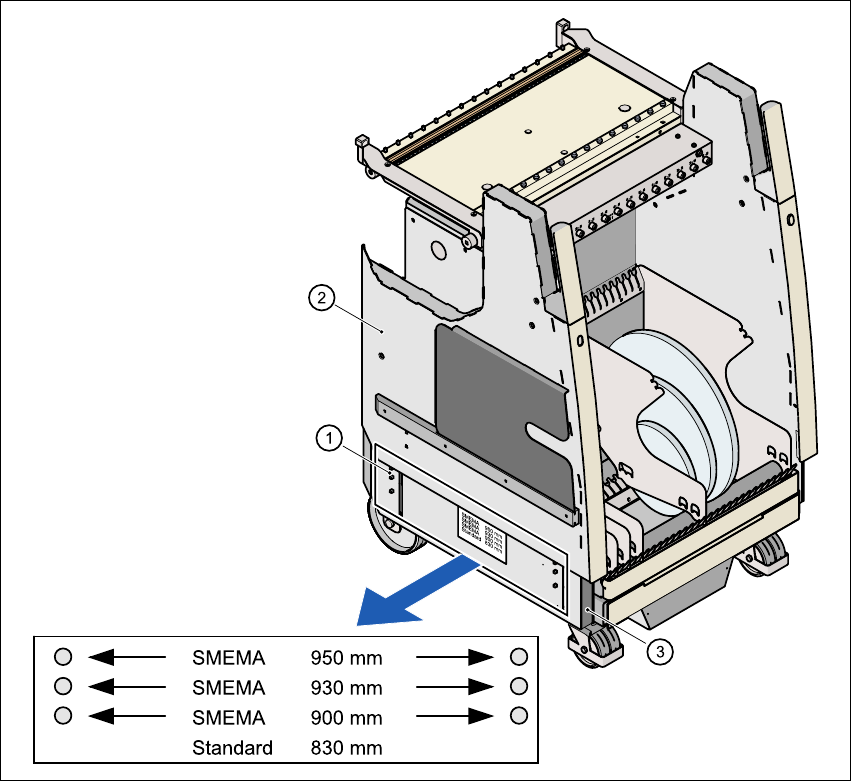

Obr. 4.6 - 1 Vozík sou
č
ástek s transportní výškou desek 950 mm
4
1. Kolíky pro vyznačení výšek
2. Vozík součástek-horní díl
3. Vozík součástek-podvozek
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.6 Přizpůsobení vozíku součástek transportní výšce desek
193
Při standardní výšce desek 830 mm zmizí všechny kolíky pro vyznačení výšek pod bočními
stěnami horního dílu vozíku součástek. Pokud se horní díl zvedne, jsou značkovací kolíky
vytlačeny pružinou. Horní díl vozíku součástek pak leží na těchto značkovacích kolíkách.
4.6.1 Výstražné pokyny
VÝSTRAHA
Seřizovat výšku vozíku součástek je povoleno pouze servisním technikům firmy Siemens nebo
certifikovaným osobám.
Æ Přitom dbejte platných bezpečnostních předpisů.
Æ Když chcete nastavovat výšku stolu součástek, sundejte všechny podavače z desky stolu
součástek.
4.6.2 Nástroje a pomocné prostředky
Pro výškové nastavení vozíku součástek potřebujete následující nástroje a pomocné prostředky:
– Šroubovák na příruby na šrouby M6
–Závěsný šroub se závitem M12 pro zvedání horního dílu vozíku součástek
– Zvedací zařízení pro zvedání horního dílu vozíku součástek, nosnost minimálně 120 kg
