Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek
197
Pomocí přípravku na vtažení vozíku součástek lze vozík součástek rychle a přesně nasunout na
automat nebo vysunout z automatu.
Osazovací automat je v základní verzi vybaven čtyřmi přípravky pro vtažení vozíku součástek. Na
přání mohou být na stanovištích 2 a 4 instalovány také měniče Matrix-Tray-Changer. K tomu musí
být pak vtahovací přípravky vyměněny.
Montáž a demontáž měniče Matrix-Tray-Changer je popsána v návodu k obsluze pro měnič.
Montáž a demontáž vtahovacího přípravku pro vozík součástek je popsána v následujících
odstavcích.
4.7.1 Bezpečnostní pokyny
NEBEZPEČÍ
Provádět montáž nebo demontáž vtahovacího přípravku vozíku součástek je povoleno pouze
servisním technikům firmy Siemens nebo certifikovaným osobám.
Æ Přitom dbejte platných bezpečnostních předpisů.
Æ Dbejte také bezpečnostních pokynů uvedených v kapitole 2 od strany 25.
Æ Vypněte automat a oddělte ho od sítě.
Æ Odpojte automat od tlakového vzduchu.
Æ Zablokujte automat proti zapnutí podle popisu v odstavci 2.10, od strany 78.
4.7.2 Nástroje a pomocné prostředky
– Imbusové klíče, sada
– Sada šroubováků s drážkou
4.7.3 Demontáž ochrany proti zásahu
Pokud chcete demontovat přípravek pro vtažení vozíku součástek, musíte nejprve demontovat
ochranu proti zásahu (viz pos. 5, 6, 7 resp. 8 na obr. 4.7 - 1
).
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE HF
4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek Verze software SR.504.xx Vydání 07/2003 CZ
198
4.7.3.1 Odpojit elektrické konektory
Æ Vytáhněte konektory.
4
4

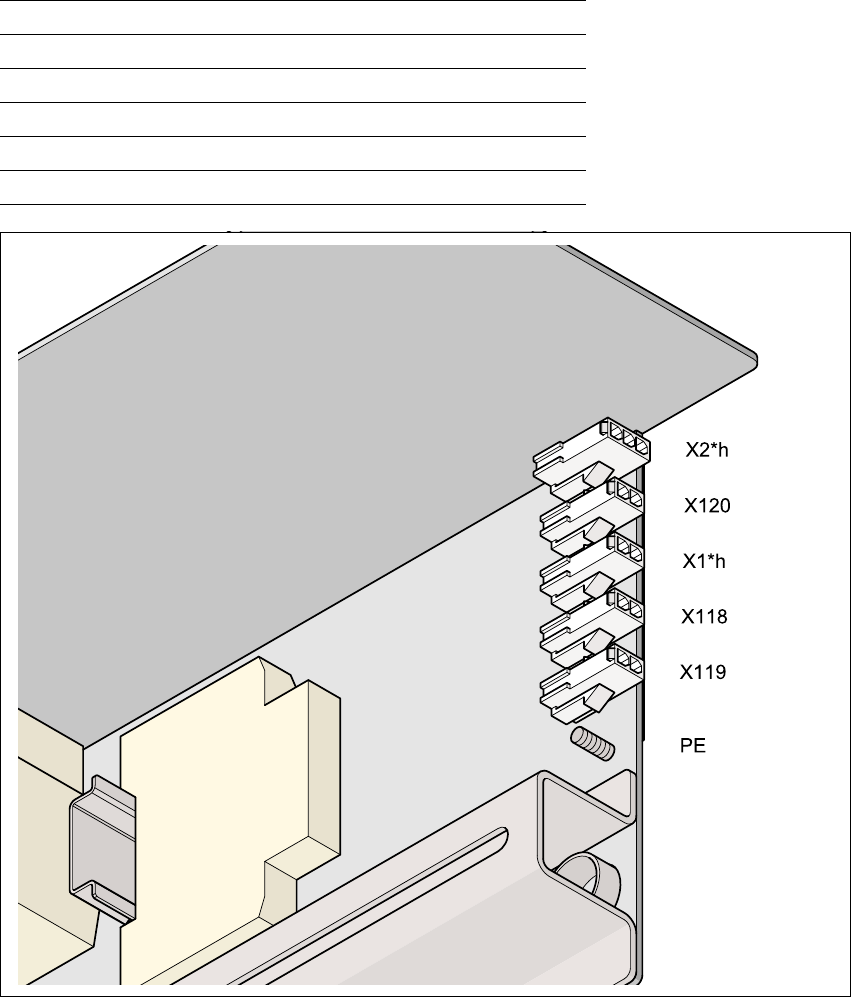

Obr. 4.7 - 2 Konektory na ochran
ě
proti zásahu
4
Æ Odpojte zemnící kabel
Konektor Kabel
X2*h 03006857-W2
X120 03005794
X1*h 03006857-W3
X118 03003973
X119 03003974
Návod k obsluze SIPLACE HF 4 Instalace a uvedení do provozu
Verze software SR.504.xx Vydání 07/2003 CZ 4.7 Demontáž/montáž přípravku pro vtažení vozíku součástek
199
4.7.3.2 Demontáž ochrany proti zásahu
4

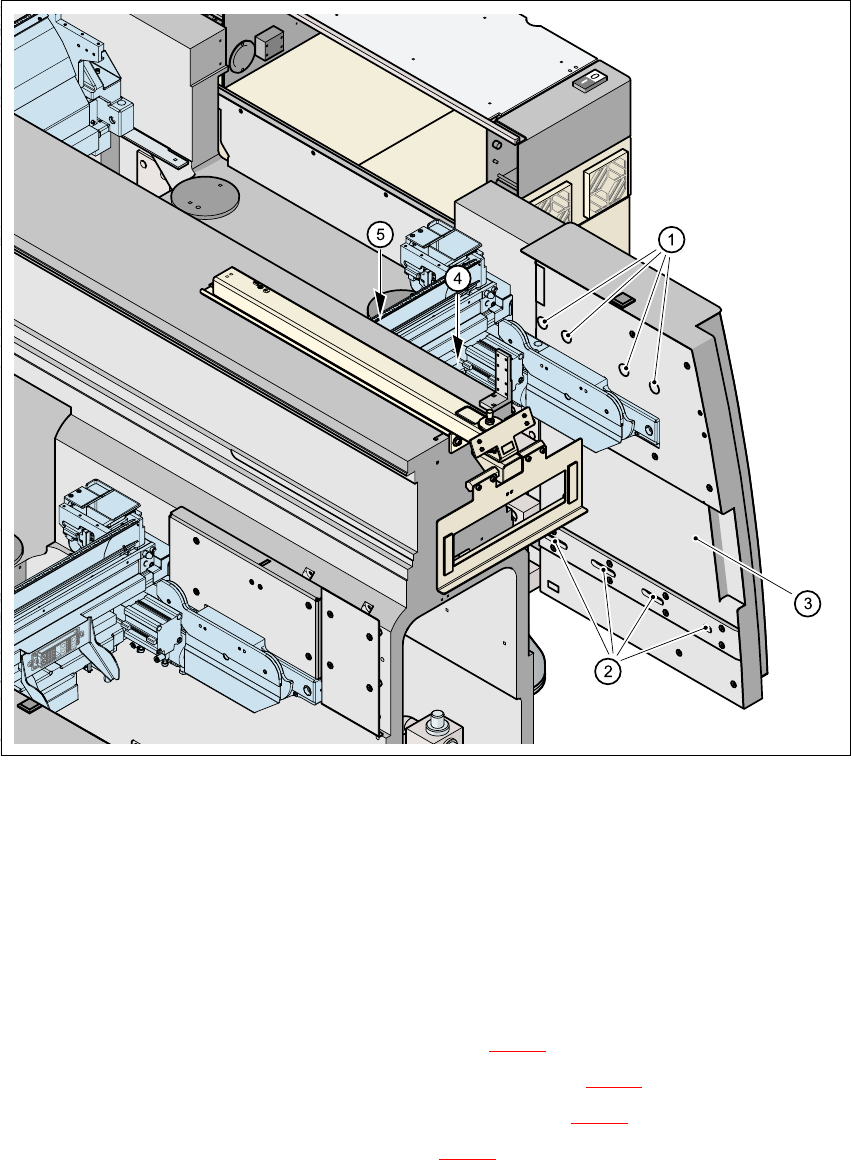

Obr. 4.7 - 3 Demontáž ochrany proti zásahu
4
1. Umělohmotné čepičky na imbusové šrouby, 4 kusy
2. Imbusové šrouby, 4 kusy
3. Ochranný kryt
4. Kryt
5. Střední ochrana proti zásahu
Æ Stáhněte čtyři umělohmotné čepičky (pos. 1 na obr. 4.7 - 3).
Æ Odšroubujte čtyři imbusové šrouby spodní řady (pos. 2 na obr. 4.7 - 3).
Æ Odšroubujte čtyři imbusové šrouby horní řady (pos. 1 na obr. 4.7 - 3).
Æ Sundejte ochranu proti zásahu (pos. 3 na obr. 4.7 - 3).
